【目錄】
一、如何使用Ultimaker尼龍進(jìn)行列印？
二、如何使用Ultimaker PLA進(jìn)行列印？
三、如何使用Ultimaker ABS進(jìn)行列印？
四、如何使用Ultimaker CPE進(jìn)行列印？
五、如何使用Ultimaker CPE+進(jìn)行列印？
六、如何使用Ultimaker PVA進(jìn)行列印？
七、如何溶解PVA？
八、如何使用Ultimaker PC進(jìn)行列印？
九、如何使用Ultimaker TPU 95A進(jìn)行列印？
十、如何使用Ultimaker PP進(jìn)行列印?
十一、如何使用Ultimaker Breakaway進(jìn)行列印?
十二、如何使用Ultimaker Tough PLA進(jìn)行列印?
十三、安全與合規(guī)
一、如何使用Ultimaker尼龍進(jìn)行列印？
尼龍（聚酰胺）被製造商廣泛用於3D列印需要耐久性和耐磨性的強(qiáng)力最終用途零件和原型。Ultimaker尼龍的設(shè)計(jì)比市場上其他的尼龍線才更可靠、更容易列印，且具有低吸濕性，並且對於加熱板擁有良好附著性。
請注意，Ultimaker 尼龍的預(yù)先設(shè)定Cura檔案是專門針對Ultimaker 2+和Ultimaker 2 Extended開發(fā)的。本頁上的說明僅針對此些3D印表機(jī)。在其他Ultimaker 3D列印機(jī)上使用此材料可能會(huì)對用戶產(chǎn)生風(fēng)險(xiǎn)；不僅不受到支持，也可能會(huì)使保固失效。
請使用最新版本的Cura（2.1.3或更高版本），並確保您的3D印表機(jī)更新到最新版本的韌體，包括正確的材料配置檔案為Ultimaker尼龍。
①建議設(shè)定
●溫度
Ultimaker尼龍是在加熱板60℃時(shí)進(jìn)行列印的。為了獲得最好的列印效果，建議您依照下列溫度進(jìn)行：
|
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
|
0.25
|
240
|
60
|
35
|
|
0.4
|
250
|
60
|
35
|
|
0.6
|
255
|
60
|
35
|
|
0.8
|
260
|
60
|
35
|
表列中的溫度適用於Ultimaker 2+和Ultimaker 2 Extended。為了獲得最佳的列印效果，在Cura中選擇正確的3D列印機(jī)、噴嘴口徑是很重要的。此外，請確認(rèn)在Ultimaker 3D印表機(jī)上選擇正確的材料設(shè)定，使印表機(jī)能夠自動(dòng)地調(diào)整到相對應(yīng)的溫度。
●冷卻
Ultimaker尼龍建議一般的冷卻風(fēng)扇速度為35%。這確保了最佳的列印狀態(tài)，並有助於避免印層結(jié)合的問題。對於擁有更多細(xì)節(jié)的印層，列印冷卻風(fēng)扇速度將逐漸增加為100%
●Cura附著設(shè)定
我們建議使用棧板(Raft)用於列印大型模型。這是在Ultimaker尼龍的預(yù)先設(shè)定Cura檔案中的加熱板附著方法。這將在3D列印和加熱板之間形成網(wǎng)格結(jié)構(gòu)，擁有更好的黏著性。棧板(Raft)將特別導(dǎo)致3D列印的第一層溫度能夠均勻分布。在3D列印完成後，可以移除棧板。如果加熱板仍然有熱度，則移除棧板將更容易。當(dāng)列印3D列印小模型時(shí)，您可以使用側(cè)裙進(jìn)行黏著。
②附著力
Ultimaker尼龍能更緊密的附著到加熱板上。在大多數(shù)的情況下，成功的列印不需要額外的黏著劑。但為了達(dá)到更好的加熱板黏附效果，您可以在玻璃板上塗一層薄博的膠水(在3D印表機(jī)的配件盒中)。
有關(guān)如何加強(qiáng)加熱板的黏附力，請參閱此頁。
③配件/零件
使用Ultimaker尼龍列印不需要任何的附加配件。然而，3D列印進(jìn)階配件囊括了一個(gè)黏合板，使加熱板擁有更好的附著力，以獲得更一致且可靠的3D列印效果。
④品質(zhì)與安全
使用上述建議的溫度設(shè)定時(shí)，Ultimaker尼龍可以安全的進(jìn)行列印。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多詳細(xì)資訊，請?jiān)诖讼螺dUltimaker尼龍的安全數(shù)據(jù)表。
注意：此處提供的訊息適用於Ultimaker尼龍，也可能適用於其他供應(yīng)商的尼龍線材。但其他供應(yīng)商的尼龍線材不在Ultimaker的保固範(fàn)圍內(nèi)。
二、如何使用Ultimaker PLA進(jìn)行列印？
PLA(聚乳酸)是最廣泛使用的3D列印材料之一，也是推薦給3D列印初學(xué)者的材料。 PLA列印快速，且是安全的，可以用於廣泛的型號和應(yīng)用程式。 若您想要用Ultimaker PLA開始進(jìn)行列印，這裡提供的資訊將會(huì)是您需要知道的一切~
請使用最新版本的Cura（2.1.3或更高版本），並確保您的3D印表機(jī)更新到最新版本的韌體，包括正確的材料配置檔案為Ultimaker PLA。
①建議設(shè)定
●溫度
Ultimaker PLA可以使用60°C的列印溫度或是使用藍(lán)色膠帶在冷卻的加熱板上列印。使用下列表格找尋每個(gè)噴嘴的口徑與對應(yīng)溫度以達(dá)到最好的列印效果。
|
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
|
0.25
|
195
|
60
|
100
|
|
0.4
|
210
|
60
|
100
|
|
0.6
|
230
|
60
|
100
|
|
0.8
|
240
|
60
|
100
|
表列中的溫度適用於Ultimake 250和Ultimaker 2 Extended Cura中的Ultimaker PLA列印配置檔案。為了獲得最佳的列印效果，在Cura中選擇正確的3D列印機(jī)、噴嘴口徑和列印材料是很重要的。此外，請確認(rèn)在Ultimaker 3D印表機(jī)上選擇正確的材料設(shè)定，使印表機(jī)能夠自動(dòng)地調(diào)整到相對應(yīng)的溫度。
●冷卻
PLA需要良好的冷卻以達(dá)到最佳的列印表面品質(zhì)。因此，請?jiān)谡麄€(gè)列印過程中使用100％的列印冷卻風(fēng)扇速度。PLA與其他材料相比具有非常低的收縮率。強(qiáng)冷卻不會(huì)引起與印層結(jié)合或是分層相關(guān)的問題
●Cura附著設(shè)定
側(cè)裙(Brim)是Cura中Ultimaker PLA預(yù)先設(shè)定的加熱板黏著方法。側(cè)裙(Brim)指的就是在物體與加熱板接觸的邊緣處再額外擴(kuò)展印製一部份，來增加物件底部與列印平臺(tái)的接觸面積，加強(qiáng)模型與加熱板的抓力，印製完成後再將其修剪掉。
②附著力
PLA通常能夠緊密的附著到玻璃板上。如果使用加熱的玻璃板，請確保玻璃板保持乾，且沒有任何油/油脂和指紋。為了獲得最佳的列印效果，請?jiān)诓ＡО迳蠅T一層薄薄的膠水(包含在3D列印機(jī)的配件盒中)
如果使用沒有加熱板的3D印表機(jī)(Ultimaker 2 Go或是Ultimaker Original)，或者如果要在冷卻的加熱板上列印(例如在加熱板附近列印懸掛)，請使用藍(lán)色膠帶進(jìn)行黏著。
當(dāng)加熱板仍有溫度時(shí)，請不要取下3D列印，這可能會(huì)導(dǎo)致列印底座變形。
有關(guān)如何提高加熱板黏著力的更多資訊，請參閱此頁。
③配件/零件
使用Ultimaker PLA進(jìn)行列印時(shí)不需要任何的附加配件。但是，您以利用3D列印進(jìn)階配件中的一個(gè)特殊的黏合板和門板。它們能夠使加熱板擁有更好的黏著性，以及獲得更一致且可靠的3D列印效果。但需要注意的是，在需要高水平回縮的PLA列印下，使用門板可能是有害的。
④品質(zhì)與安全
根據(jù)上表中的建議溫度進(jìn)行3D列印時(shí)，Ultimaker PLA會(huì)產(chǎn)生低水平的氣體和顆粒。為了確保舒適和健康的環(huán)境，我們建議您在通風(fēng)良好的地方進(jìn)行3D列印。
想要了解更多資訊，請?jiān)诖颂幭螺dUltimaker PLA的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker PLA，但可能也適用於其他供應(yīng)商的PLA線材。Ultimaker的保固不包含來自其他供應(yīng)商的PLA線材。
三、如何使用Ultimaker ABS進(jìn)行列印？
ABS（丙烯腈 - 丁二烯 - 苯乙烯）是一種常用的3D列印材料。 它具有良好的機(jī)械性能，可廣泛的應(yīng)用。 Ultimaker ABS具有極低的翹曲性和一致的層結(jié)合，使得其比其他常規(guī)的ABS線材更可靠且更容易列印。若您想要用Ultimaker ABS開始進(jìn)行列印，這裡提供的資訊將會(huì)是您需要知道的一切~
①建議設(shè)定
●溫度
ABS可以用80℃的加熱板進(jìn)行列印。使用下列表格找尋每個(gè)噴嘴的口徑與對應(yīng)溫度以達(dá)到最好的列印效果。
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
0.25
|
245
|
80
|
20
|
0.4
|
250
|
80
|
20
|
0.6
|
260
|
80
|
20
|
0.8
|
260
|
80
|
20
|
表列中的溫度適用於Ultimake 2+和Ultimaker 2 Extended+ Cura中的Ultimaker PLA列印配置檔案。為了獲得最佳的列印效果，在Cura中選擇正確的3D列印機(jī)、噴嘴口徑和列印材料是很重要的。此外，請確認(rèn)在Ultimaker 3D印表機(jī)上選擇正確的材料設(shè)定，使印表機(jī)能夠自動(dòng)地調(diào)整到相對應(yīng)的溫度。
●冷卻
ABS在列印時(shí)需要進(jìn)行冷卻。然而，過分的冷卻會(huì)導(dǎo)致印層結(jié)合的問題。當(dāng)冷卻速度太快時(shí)，ABS傾向於收縮，導(dǎo)致可能分層。Ultimaker ABS Cura中列印冷卻風(fēng)扇速度取決於噴嘴口徑。最大列印冷卻風(fēng)扇速度為100%，這意味著較短的印層會(huì)獲得更多的冷卻，以保持最佳的列印品質(zhì)。
●Cura附著設(shè)定
側(cè)裙(Brim)是Cura中Ultimaker ABS預(yù)先設(shè)定的加熱板黏著方法。側(cè)裙(Brim)指的就是在物體與加熱板接觸的邊緣處再額外擴(kuò)展印製一部份，來增加物件底部與列印平臺(tái)的接觸面積，加強(qiáng)模型與加熱板的抓力，印製完成後再將其修剪掉。
②附著力
當(dāng)使用Ultimaker ABS列印時(shí)，必須在玻璃板上塗一層薄薄的膠水（包括在3D列印機(jī)的配件盒中）。 不使用膠水會(huì)導(dǎo)致取出列印時(shí)玻璃板碎裂的風(fēng)險(xiǎn)提高，並可能導(dǎo)致保固失效。
請注意，如果3D列印件在約40ºC的溫暖溫度時(shí)，可以更容易從加熱板中取出3D列印件。
有關(guān)如何提高加熱板黏著力的更多資訊，請參閱此頁。
③配件/零件
3D印表機(jī)的進(jìn)階配件當(dāng)中，有包含一個(gè)保護(hù)玻璃板的門板。這個(gè)門板將有助於避免3D列印時(shí)產(chǎn)生裂縫或是斷裂，這對於大型或是薄壁型的3D列印模型是非常重要的。此門板使得列印獲得更可靠、更一致的結(jié)果。
④品質(zhì)與安全
使用上述建議的溫度設(shè)定時(shí)，Ultimaker ABS可以安全的進(jìn)行列印。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker ABS的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker ABS，可能也適用於其他供應(yīng)商的ABS線材。但其他供應(yīng)商提供的ABS線材不在Ultimaker的保固範(fàn)圍內(nèi)。
四 、如何使用Ultimaker CPE進(jìn)行列印？
CPE（共聚酯）是一種耐化學(xué)性和相對堅(jiān)韌的材料，廣泛用於功能原型和建模。在這裡，您將學(xué)習(xí)如何使用Ultimaker CPE以實(shí)現(xiàn)最佳的列印品質(zhì)。
請確認(rèn)您使用的是最新版本的Cura，並確保您的3D列印機(jī)更新到最新的韌體版本，包括正確的材料配置檔案為Ultimaker CPE。
①建議設(shè)定
●溫度
Ultimaker CPE需要70°C的加熱板溫度。使用下列表格找尋每個(gè)噴嘴的口徑與對應(yīng)溫度以達(dá)到最好的列印效果。
|
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
|
0.25
|
245
|
70
|
20
|
|
0.4
|
250
|
70
|
80
|
|
0.6
|
260
|
70
|
80
|
|
0.8
|
260
|
70
|
80
|
表列中的溫度適用噴嘴口徑和列印材料是很重要的。此外，請確認(rèn)在Ultimaker 3D印表機(jī)上選擇正確的材料設(shè)定，使印表機(jī)能夠自動(dòng)地調(diào)整到相對應(yīng)的溫度。
●冷卻
為了得到最佳的品質(zhì)，Ultimaker CPE的冷卻風(fēng)扇速度設(shè)定值為80%。對於0.25mm噴嘴，由於擠出材料的量和噴嘴溫度較低，用20%的一般列印冷卻風(fēng)扇速度就可以了。對於較短的層，列印冷卻風(fēng)扇速度逐漸增加到100%，以確保整個(gè)列印的最佳品質(zhì)。
●Cura的黏著設(shè)定
在預(yù)設(shè)的Ultimaker CPE Cura配置檔案中，加熱板黏合方式是側(cè)裙(Brim)。側(cè)裙(Brim)指的就是在物體與加熱板接觸的邊緣處再額外擴(kuò)展印製一部份，來增加物件底部與列印平臺(tái)的接觸面積，加強(qiáng)模型與加熱板的抓力，印製完成後再將其修剪掉。
②附著力
雖然Ultimaker CPE可以牢牢的黏附在玻璃板上，但是CPE的翹曲率很大。為了使Ultimaker CPE列印時(shí)的翹曲率最小化，請使用3D列印機(jī)配件盒中的提供的膠水，在玻璃板上塗一層薄薄的膠水。除了黏合性能之外，膠水還能當(dāng)作玻璃板的保護(hù)層。
想要了解更多如何提高加熱板黏著力的資訊，請參閱此頁。
③配件/零件
3D印表機(jī)的進(jìn)階配件當(dāng)中，有包含一個(gè)保護(hù)玻璃板的門板。這個(gè)門板將有助於避免3D列印時(shí)產(chǎn)生裂縫或是斷裂，這對於大型或是薄壁型的3D列印模型是非常重要的。此門板使得列印獲得更可靠、更一致的結(jié)果。
④品質(zhì)與安全
使用上述建議的溫度設(shè)定時(shí)，Ultimaker CPE發(fā)出低水平的氣體和顆粒。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker CPE的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker CPE，可能也適用於其他供應(yīng)商的CPE線材。但其他供應(yīng)商提供的CPE線材不在Ultimaker的保固範(fàn)圍內(nèi)。
五 、如何使用Ultimaker CPE+進(jìn)行列印？
Ultimaker CPE+(共聚酯)類似於Ultimaker CPE，但它的韌性比CPE高十倍，可承受高達(dá)100°C的溫度(Ultimaker CPE只能耐受高達(dá)70°C)。以下這些提示幫助您開始使用Ultimaker CPE+以達(dá)到良好的效果。
請注意，Ultimaker CPE+ Cura的預(yù)定配置檔案是專為Ultimaker 2+和Ultimaker 2 Extended + 開發(fā)的。因此，本頁上的說明僅適用於這些3D列印機(jī)。在其他Ultimaker印表機(jī)上使用此材料對用戶是有風(fēng)險(xiǎn)的，且可能會(huì)使保固失效。
請確認(rèn)您使用的是最新版本的Cura，並確保您的3D列印機(jī)更新到最新的韌體版本，包括正確的材料配置檔案為Ultimaker CPE+。
①建議設(shè)定
●溫度
Ultimaker CPE+的噴嘴溫度始終為260°C，並且需要'110°C的加熱板溫度。對於直徑為0.25mm的噴嘴沒有CPE+ Cura分布，因?yàn)檩^難透過這種小噴嘴擠出聚合物。
|
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
|
0.4
|
260
|
110
|
25
|
|
0.6
|
260
|
110
|
25
|
|
0.8
|
260
|
110
|
25
|
表列中的溫度適用於Ultimake 2+和Ultimaker 2 Extended+ 的Cura(版本2.1.3)中的Ultimaker CPE+列印配置檔案。為了獲得最佳的列印效果，務(wù)必在Cura中選擇正確的3D列印機(jī)、噴嘴口徑和列印材料。此外，請確認(rèn)在Ultimaker 3D印表機(jī)上選擇正確的材料設(shè)定。
●冷卻
對於Ultimaker CPE+，25%的列印冷卻風(fēng)扇速度就足夠了。這允許材料緩慢冷卻並保持其形式。為了使列印過程當(dāng)中冷卻能夠均勻分布，對於較短的印層，列印冷卻風(fēng)扇速度將逐漸增加至50%
●Cura黏著設(shè)定
強(qiáng)烈的建議使用棧板(Raft)於列印時(shí)。在Cura檔案中，棧板(Raft)是Ultimaker CPE+預(yù)設(shè)的加熱板黏合方式。這將在3D列印和加熱板之間形成網(wǎng)格結(jié)構(gòu)，擁有更好的黏著性。棧板(Raft)用將特別導(dǎo)致3D列的第一層溫度能夠均勻分布。在3D列印完成後，可以移除棧板。如果加熱板仍然有熱度，則移除棧板(Raft)將更容易。當(dāng)列印3D列印小模型時(shí)，您可以使用側(cè)裙進(jìn)行黏著。
②附著力
Ultimaker CPE+易於翹曲和分層。使用額外的黏著劑對於獲得最佳的列印品質(zhì)極為重要。我們強(qiáng)烈建議使用3D進(jìn)階配件中的黏合板，以達(dá)到對加熱板的最佳黏附性。或者，可以將一層薄薄的膠水(包括在3D列印機(jī)的配件盒當(dāng)中)塗抹到玻璃板上，但是此附著力將不是最佳的。除了黏著性能之外，黏著劑和膠水還能用當(dāng)做玻璃板的保護(hù)層。
有關(guān)如何提高加熱板黏著力的更多方法，請參閱此頁。
③配件/零件
在使用Ultimaker CPE+進(jìn)行列印時(shí)，強(qiáng)烈建議使用3D列印進(jìn)階配件中的黏合板和門板。使用黏合板能更確保對於加熱板有最佳的黏附性。使用門板確保了3D列印機(jī)內(nèi)的能保持45℃的穩(wěn)定溫度。此方法提高了列印的成功率，以及更好的列印品質(zhì)及零件性能。
④品質(zhì)與安全
使用上述建議的溫度進(jìn)行列印時(shí)，Ultimaker CPE+發(fā)射出低水平的氣體和顆粒。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker CPE+的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker CPE+，可能也適用於其他供應(yīng)商的CPE+線材。但其他供應(yīng)商提供的CPE+線材不在Ultimaker的保固範(fàn)圍內(nèi)。
六、如何使用Ultimaker PVA進(jìn)行列印？
Ultimaker PVA(聚乙烯醇)是通常用於產(chǎn)生水溶性支撐結(jié)構(gòu)來呈現(xiàn)複雜幾何形狀的3D列印材料。
請注意，Ultimaker PVA的預(yù)先Cura配置檔案中，是專門針對Ultimaker 3和Ultimaker 3 Extended開發(fā)的。本頁上的說明僅適用於這些列印機(jī)。在其他Ultimaker列印機(jī)上使用此材料列印，對用戶是具有風(fēng)險(xiǎn)的，將可能導(dǎo)致保固失效。
請確認(rèn)使用的是最新版本的Cura(2.3或更新版本)，包括使用正確的材料配置檔案為Ultimaker PVA。

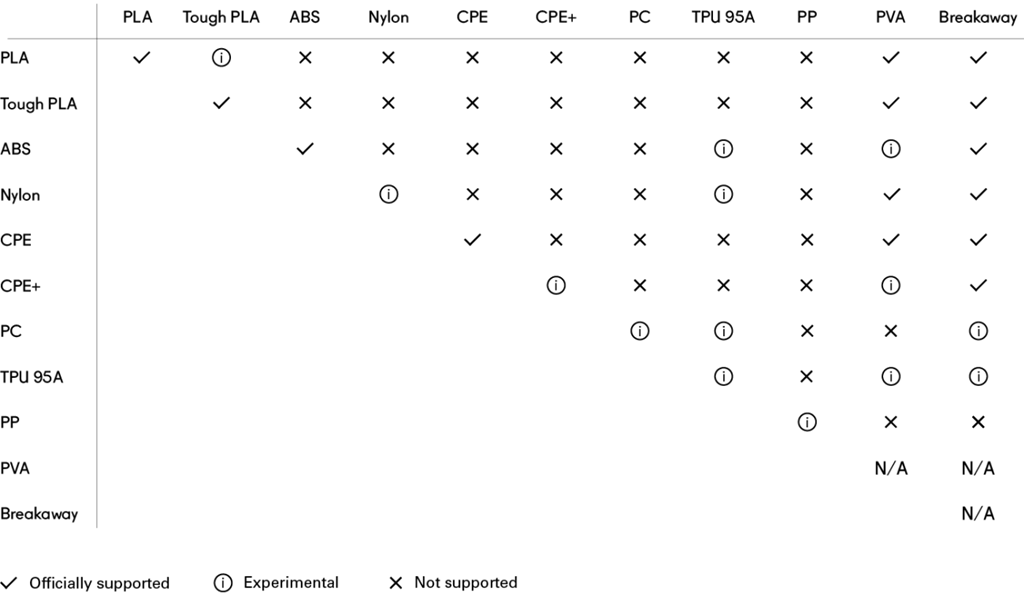

①將PVA與其他材料結(jié)合
當(dāng)使用Ultimaker 3和Ultimaker 3 Extended列印尼龍、PLA的PVA支撐結(jié)構(gòu)時(shí)，為了達(dá)到更好的效果，我們廣泛地測試了預(yù)先設(shè)定的Cura。至於結(jié)合PVA與CPE或ABS作為建造材料是實(shí)驗(yàn)性地，並不能保證與尼龍和PLA相同可靠的經(jīng)驗(yàn)。
②PVA儲(chǔ)存和處理
未開啟的Ultimaker PVA線軸應(yīng)儲(chǔ)存在溫度0°C至30°C之間，相對溼度低於50%的陰涼乾燥處。請勿存放在陽光直射的地方。一旦打開，PVA將吸收環(huán)境中的水分。為了盡量避免這種情形發(fā)生，請務(wù)必在列印後或是不使用時(shí)，立即將線軸與提供的乾燥劑一起存放在可重新密封的袋子中。
③列印Ultimaker PVA
Ultimaker PVA的成功列印需要環(huán)境溫度低於28℃和相對濕度低於55%
④建議設(shè)定
●溫度
作為單一材料進(jìn)行列印時(shí)，Ultimaker PVA需要60℃的加熱板溫度，如果將PVA作為支撐材料時(shí)，則只需使用隨附於建造材料所需的加熱板溫度(參見下表)。215-225℃之間的噴嘴溫度適用於Ultimaker 3和Ultimaker 3 Extended的Cura中的Ultimaker PVA列印配置檔案。
為了獲得最佳的列印效果，請?jiān)贑ura中選擇正確的Ultimaker 3列印機(jī)。當(dāng)透過Wi-Fi進(jìn)行列印時(shí)，選擇正確的Ultimaker 3印表機(jī)是很重要的。正確的Print Core將由Ultimaker 3和Ultimaker 3 Extended自動(dòng)偵測到。新的Ultimaker材料線軸上的NFC晶片將自動(dòng)地在Cura中加載正確的材料和列印設(shè)定。
| 材料組合 |
噴嘴溫度(℃) |
加熱板溫度(℃) |
黏合類型 |
列印冷卻風(fēng)扇速度(%) |
| PVA(單一材料) |
215-225 |
60 |
PVA brim(側(cè)裙) |
50 |
| PVA – PLA |
215-225 |
60 |
PVA brim(側(cè)裙) |
50 |
| PVA –尼龍 |
215-225 |
60 |
PVA raft(棧板) |
50 |
●冷卻
為了得到最好的結(jié)果，請?jiān)诹杏VA時(shí)使用50%的列印冷卻風(fēng)扇速度。
●Cura附著設(shè)定
附著的設(shè)定是依據(jù)附帶的建造材料而定(參見上表)
a. 與PLA組合：選擇側(cè)裙(brim)作為黏合類型，用Cura中的擠出頭2(Ultimaker PVA)。側(cè)裙是在模型周圍再額外擴(kuò)展印製一部份，來增加物件底部與列印平臺(tái)的接觸面積，以確保更高的黏附性，並且這個(gè)方法為Ultimaker 3雙噴頭系列預(yù)設(shè)的黏附方法。
b. 與尼龍結(jié)合：選擇棧板(raft)作為黏合類型，利用擠出頭2(Ultimaker PVA)在Cura中製成。在它仍有稍微熱度時(shí)(40 ºC)，可以更容易地將棧板從加熱板中移除。
⑤附著力
Ultimaker PVA能夠牢牢的黏附到加熱的玻璃板上。我們建議在玻璃板上塗一層薄薄的膠水(囊括在3D列印機(jī)的配件盒當(dāng)中)。黏合的方法應(yīng)基於上表中伴隨的材料而定。
有關(guān)如何提高加熱板黏附力的更多資訊，請參閱此頁。
⑥使PVA噴嘴暢通
降解的PVA可能堵塞列印晶片中的噴嘴。要使噴嘴暢通，請按照以下維護(hù)步驟操作或連繫您的經(jīng)銷商。
⑦品質(zhì)與安全
當(dāng)使用表列中的建議溫度時(shí)，Ultimaker PVA可以安全的進(jìn)行列印。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的區(qū)域進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker PVA的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker PVA，可能也適用於其他供應(yīng)商的CPE+線材。但其他供應(yīng)商提供的PVA線材不在Ultimaker的保固範(fàn)圍內(nèi)。
七、如何溶解PVA？

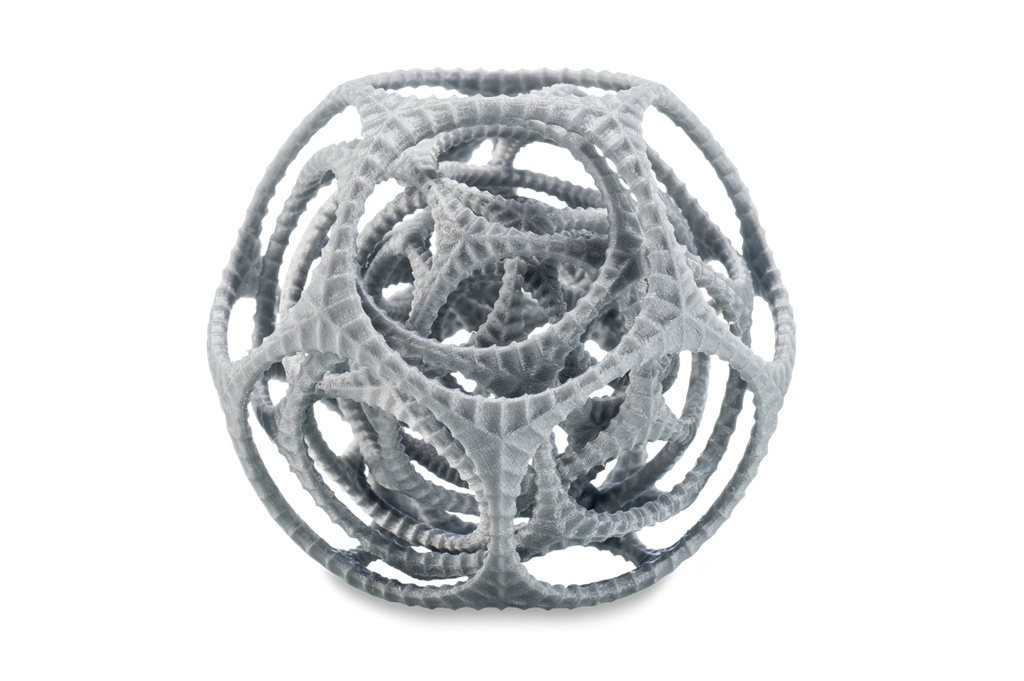

使用PVA作為支撐材料的列印會(huì)需要一些後續(xù)處理來去除PVA。這可以透過將PVA溶解在水中來完成。
→如同本篇以下所敘述，此需要幾個(gè)小時(shí)的時(shí)間，之後就會(huì)不留痕跡了！

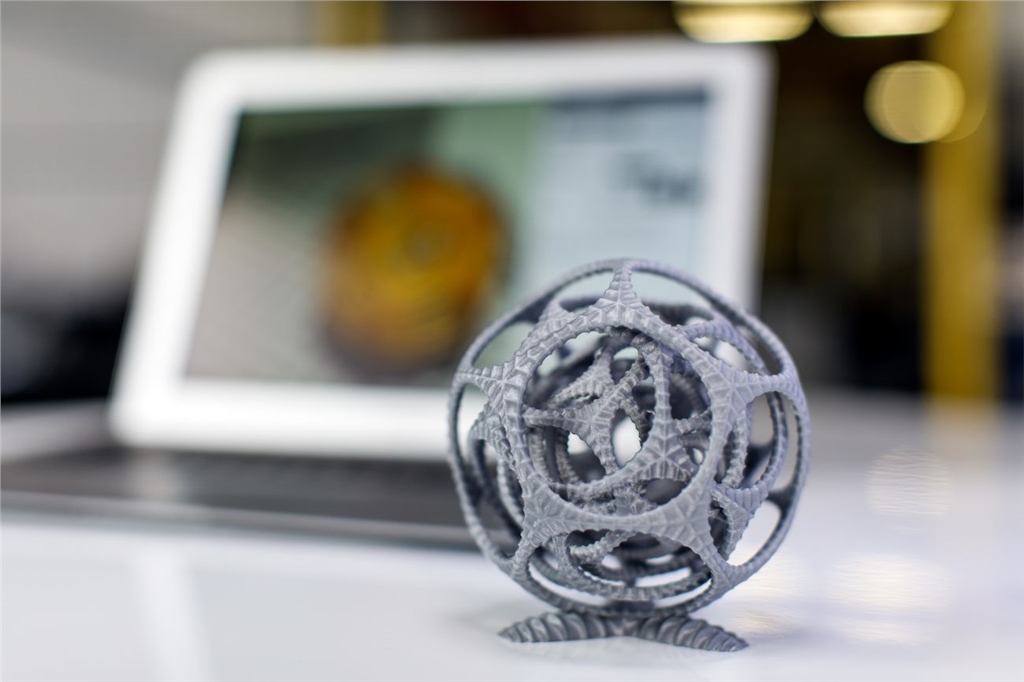

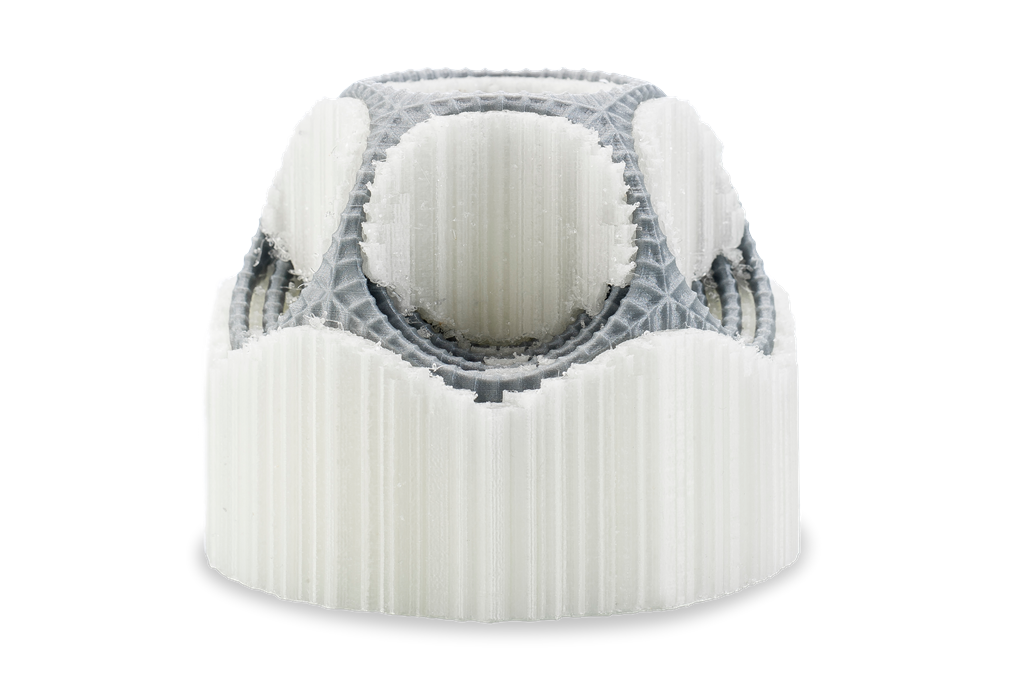

↑↑↑ 用PVA為支撐的列印物件↑↑↑ ↑↑↑ 去除PVA支撐後的物件↑↑↑

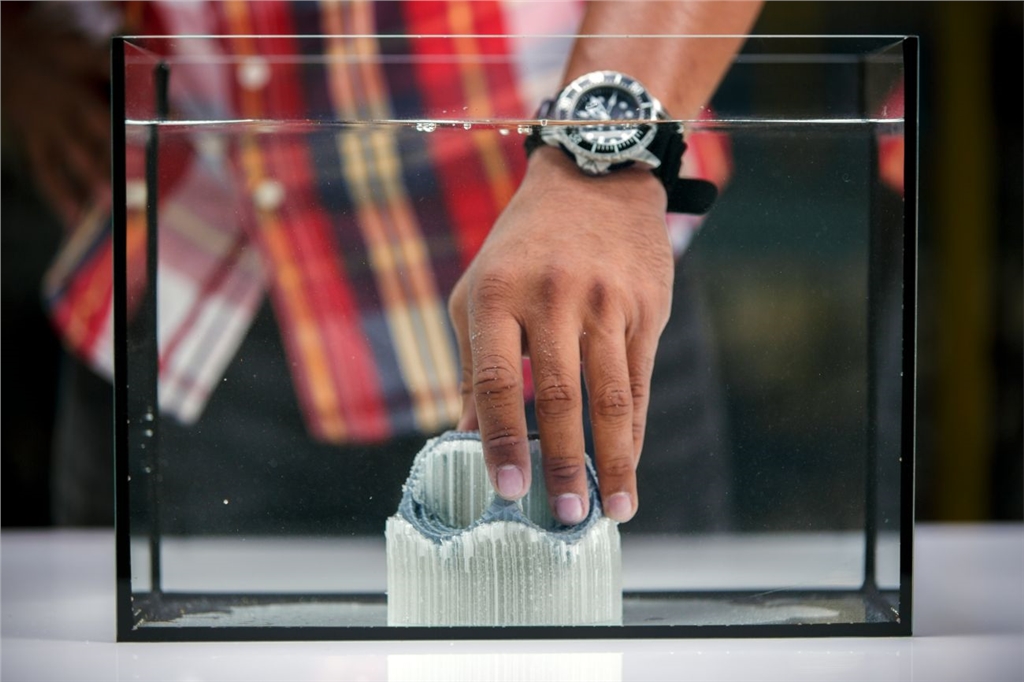

①將列印物浸入水中
將列印物件進(jìn)入水中，PVA就會(huì)緩慢的開始融解。不過，您可以透過以下方式，加速PVA的融解：
• 溫水： 使用較熱的水可以減少溶解的時(shí)間。但使用此方法必須注意一件事，若您使用PLA為支撐材料列印時(shí)，請確保使用的溫水的最高溫度為 35 °C，以避免PLA變形。如果是使用尼龍，請勿超過 50 °C，以防止燃燒。
• 攪拌： 使用攪拌/流動(dòng)的水可減少溶解時(shí)間。流動(dòng)的水能使 PVA 更快地溶解 (通常是三個(gè)小時(shí)內(nèi)可溶解，但時(shí)間仍取決於您所使用的支撐材料)
• 鉗： 您也可以透過將列印物件放入水中約10分鐘，然後用鉗子去除大部分的支撐來加速PVA地溶解。當(dāng)列印物件放回水中時(shí)，僅需要溶解PVA剩餘的部分。當(dāng)PVA完全溶解後，用水沖洗印刷物件以去除任何多餘的PVA。

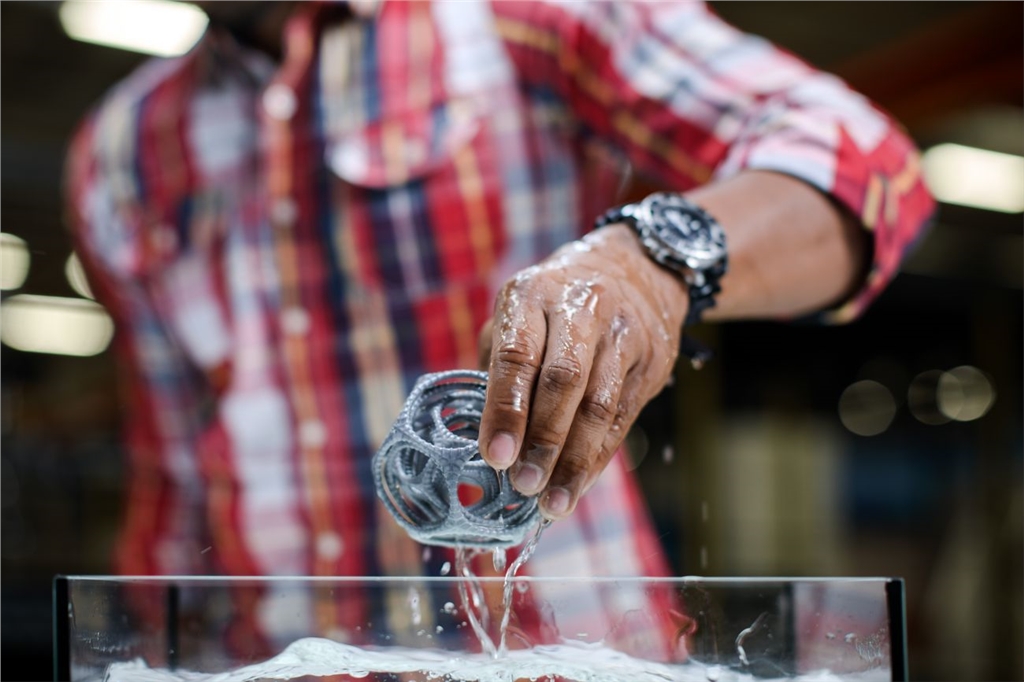

②用水沖洗
待大部分的PVA溶解後，用水沖洗印刷物件以去除任何多餘的PVA。
③讓列印物件保持乾燥
讓列印物件保持完全乾燥，如有必要再對材料進(jìn)行額外的後續(xù)處理。
④處理廢水
由於PVA是可生物降解的材料，因此事後廢水的事後處理很容易。但是，我們建議您檢查當(dāng)?shù)胤ㄒ?guī)以獲得更精確的指導(dǎo)方針。如果廢水分配管線連接至廢水處理廠時(shí)，則廢水即可透過排水設(shè)施處理。處理後，從水龍頭用熱水沖約 30 秒，以去除排水管中任何多餘的PVA滲透水，並避免長期堵塞問題。
水可以重複使用於多個(gè)列印物件，但是，這可能會(huì)延長PVA溶解的時(shí)間。因?yàn)橹匮}使用，使得水中含有過多之前的PVA，呈現(xiàn)飽和的狀態(tài)，因此建議使用新的水以達(dá)到最快地除去效果。
八、如何使用Ultimaker PC進(jìn)行列印？
PC(聚碳酸酯)是一種非常堅(jiān)固和堅(jiān)韌的材料，可用於各種工程應(yīng)用。以下這些提示幫助您開始使用Ultimaker PC以取得最佳的列印效果。
請注意，Ultimaker PC的預(yù)定Cura配置檔案是專門針對Ultimaker 2+和Ultimaker Extended+開發(fā)的。此處的說明僅適用於這些3D列印機(jī)。在其他Ultimaker 列印機(jī)上使用此材料列印可能會(huì)有風(fēng)險(xiǎn)，會(huì)導(dǎo)致保固失效。
請使用最新版本的Cura，並確保您的3D印表機(jī)更新到最新版本的韌體，包括正確的材料配置檔案為Ultimaker PC。
①建議設(shè)定
●溫度
使用Ultimaker PC列印的噴嘴溫度應(yīng)始終為260℃，並且加熱板溫度應(yīng)無110-115℃
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
0.25
|
260
|
110-115
|
0
|
0.4
|
260
|
110-115
|
0
|
0.6
|
260
|
110-115
|
0
|
0.8
|
260
|
110-115
|
25
|
這些溫度適用於Ultimaker 2+和Ultimaker 2 Extended+的Cura(版本2.1.3或更高版本)中的Ultimaker PC列印配置檔案。為了獲得最佳的列印效果，在Cura中選擇正確的列印機(jī)、噴嘴口徑和材料類型是很重要的。此外，請確保您的Ultimaker 3D列印機(jī)上選擇了正確的材料。
●冷卻
沒有任何Ultimaker PC Cura配置檔案需要列印風(fēng)扇冷卻，只有0.8mm的噴嘴除外，0.8mm的噴嘴常規(guī)列印冷卻風(fēng)扇速度為25%，因?yàn)閿D出材料量很多並且冷卻很慢。對於較小的印層，列印冷卻風(fēng)扇速度逐漸增加到50%
●Cura黏著設(shè)定
強(qiáng)烈建議在3D列印大型模型時(shí)使用棧板(raft)。在Cura的檔案中，選擇棧板作為Ultimaker PC的設(shè)定加熱板黏著類型。這將在3D列印和加熱板之間形成網(wǎng)格結(jié)構(gòu)，擁有更好的黏著性。棧板(Raft)用將特別導(dǎo)致3D列的第一層溫度能夠均勻分布。在3D列印完成後，可以移除棧板。如果加熱板仍然有熱度，則移除棧板將更容易。當(dāng)列印3D列印小模型時(shí)，您可以使用側(cè)裙進(jìn)行黏著。
②附著力
PC不是易於列印的材料，如果列印環(huán)境和設(shè)定不適當(dāng)?shù)脑挘赡軙?huì)翹曲和分層。我們強(qiáng)烈建議使用3D列印進(jìn)階配件。其中包含黏合板，使其在列印Ultimaker PC時(shí)，能與加熱板緊閉黏合。或者，您可以在玻璃板上塗一層薄薄的膠水(囊括在3D列印機(jī)的配件盒中)，但黏著力可能不如黏合薄板那麼緊密。
③配件/零件
在使用Ultimaker PC列印時(shí)，強(qiáng)烈建議使用3D列印進(jìn)階配件中包含的黏合板和門板。配件中的黏合板確保了對於加熱板最佳的黏附性。而門板則確保了3D列印機(jī)內(nèi)保持大約45℃的穩(wěn)定溫度環(huán)境。這使列印的成功率及品質(zhì)和部件性能都提高。
④品質(zhì)與安全
使用上述建議的溫度設(shè)定時(shí)，Ultimaker PC可以安全的列印，為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker PC的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker PC，可能也適用於其他供應(yīng)商的PC線材。但其他供應(yīng)商提供的PVA線材不在Ultimaker的保固範(fàn)圍內(nèi)。
九、如何使用Ultimaker TPU 95A進(jìn)行列印？
TPU 95A(熱塑性聚氨酯)是Ultimaker的半柔性材料，可用於各式各樣的工程項(xiàng)目，其中性能比美學(xué)性更重要。雖然大多數(shù)柔性線材通常很難列印，但Ultimaker TPU 95A被優(yōu)化為更容易、快速的列印，且不會(huì)不利於黏合。
①建議設(shè)定
●溫度
對於列印Ultimaker TPU 95A，建議其噴嘴溫度為235°C，列印溫度為70°C。沒有用於Ultimaker TPU 95 0.8mm直徑的噴嘴的Cura檔案，因?yàn)樗玫降钠焚|(zhì)不符合Ultimaker的標(biāo)準(zhǔn)。
|
噴嘴口徑(mm)
|
噴嘴溫度(℃)
|
加熱板溫度(℃)
|
冷卻風(fēng)扇速度(%)
|
|
0.25
|
235
|
70
|
35
|
|
0.4
|
235
|
70
|
35
|
|
0.6
|
235
|
70
|
35
|
表中列出的溫度是用於Ultimaker 2+和Ultimaker 2 Extended+。為了獲得最佳的列印效果，在Cura中選擇正確的列印機(jī)、噴嘴直徑、材料是很重要的。此外，請確保Ultimaker 3D列印機(jī)上選擇了正確的材料，以自動(dòng)地調(diào)整到相對應(yīng)的溫度。
●冷卻
為了獲得一致的列印品質(zhì)，列印冷卻風(fēng)扇速度應(yīng)設(shè)定為35%。為了確保在整個(gè)列印過程中保持此品質(zhì)，請將較短的印層的列印風(fēng)扇地速度逐漸增加到60%。
●Cura的黏著設(shè)定
側(cè)裙(brim)是Cura中 Ultimaker TPO 95A列印配置檔案中所預(yù)設(shè)的加熱板黏合類型。側(cè)裙是在模型周圍再額外擴(kuò)展印製一部份，來增加物件底部與列印平臺(tái)的接觸面積，以確保更高的黏附性
●回抽距離
Ultimaker TPU 95A是一種半柔性材料，因此回抽距離高於其他材料。在預(yù)設(shè)的情況下，線材將回抽10.0mm而不是6.5mm。不需要許多回抽的模型可能受益於縮短回抽距離。
我們不建議將回抽距離增加到10mm以上，因?yàn)檫@可能會(huì)導(dǎo)致在過多回抽的情況下列印失敗。
②附著力
在大多數(shù)的情況下，成功的列印不需要額外的黏著劑。為了更好的加熱板黏附，在玻璃板上塗一層薄薄的膠水(囊括在3D列印機(jī)的配件盒中)。
有關(guān)如何提高加熱板黏著力的更多資訊，請參閱此頁。
③配件/零件
使用Ultimaker TPU 95A列印不需要任何附加配件，但是，您可以嘗試3D列印進(jìn)階配件中的門板，來獲得更一致且可靠的列印結(jié)果。而套件中的黏合板是不需要使用的，對於Ultimaker TPU 95A，黏附力非常強(qiáng)，以至於在移除第一個(gè)3D列印後貼紙會(huì)撕裂。
④品質(zhì)與安全
使用上述建議的溫度設(shè)定時(shí)，Ultimaker TPU 95A可以安全的列印。為了確保舒適和健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
有關(guān)更多的資訊，請?jiān)诖讼螺dUlimaker TPU 95A的安全數(shù)據(jù)表。
注意：此處提供的資訊適用於Ultimaker TPU 95A，可能也適用於其他供應(yīng)商的PC線材。但其他供應(yīng)商提供的TPU 95A線材不在Ultimaker的保固範(fàn)圍內(nèi)。
十、如何使用Ultimaker PP 進(jìn)行列印?
PP（聚丙烯）是工業(yè)常用的聚合物。 Ultimaker PP的特性包括卓越的層粘合和對加熱板的良好黏著性，特別是使用Advanced 3D列印套件（Ultimaker 2+或Ultimaker 3）中附的粘合片時(shí)。
請注意，Ultimaker PP的預(yù)先的Cura配置檔案中，是專門為Ultimaker 2+和Ultimaker 3開發(fā)的。本頁上的說明僅適用於這些3D列印機(jī)。
請確認(rèn)使用最新版本的Cura(2.7或更新版本)，包含使用正確的材料配置檔案為Ultimaker PP。
注意：這裡提供的訊息只適用於Ultimaker PP，不能保證第三方線材有相同的品質(zhì)。
①建議設(shè)定
●溫度

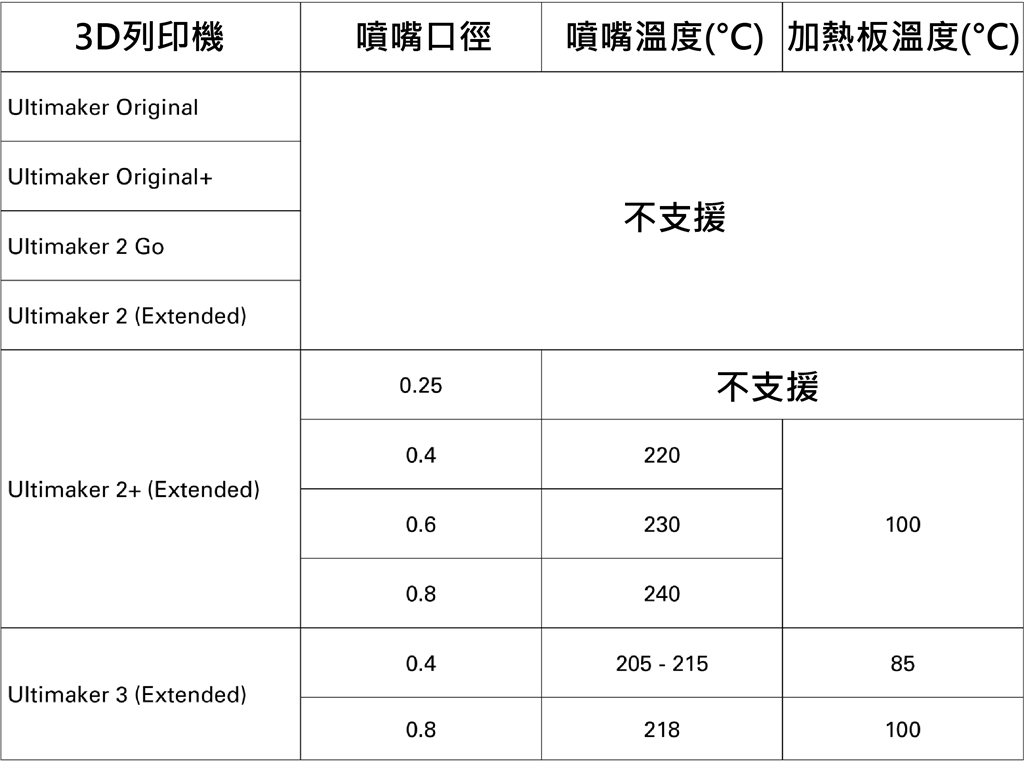

Ultimaker PP可以列印的溫度為85 - 100°C，噴嘴溫度為205 - 240°C。使用下表查詢每個(gè)列印機(jī)的溫度和噴嘴尺寸，能獲得最佳列印結(jié)果。
請注意，由於通過小噴嘴擠出PP是不可靠的，所以沒有使用0.25mm噴嘴。
注意：在Ultimaker 3上，由於Cura中的列印溫度初始層和加熱板溫度初始層設(shè)定與第一層上的噴嘴和加熱板溫度可能不同。
表格中列出的設(shè)定用於不同Ultimaker列印機(jī)的Cura的Ultimaker PP列印配置檔案。
為獲得最佳效果，在Cura中選擇正確的列印機(jī)，噴嘴直徑和材料十分重要。
確保您在Ultimaker 3D列印機(jī)上選擇正確的材料與自動(dòng)使用相應(yīng)的溫度也很重要。
●冷卻
為了獲得最一致的列印品質(zhì)，Ultimaker PP的預(yù)設(shè)列印冷卻風(fēng)扇速度為10 - 20％。這能確保光滑的表面（特別是突出部分）和良好的銜接。
注意：避免過度冷卻以防止翹曲。
●Cura加熱板黏著設(shè)定
所有Cura Ultimaker PP的預(yù)設(shè)配置檔案都使用較大的邊緣（20 - 25 mm）作為加熱板黏著的類型。邊緣會(huì)在3D列印的初始層圍繞幾條額外的列印線條，以確保成功附著在加熱板上並避免翹曲。請注意，邊緣會(huì)減少您在加熱板的列印面積。
②附著力
Ultimaker PP容易翹曲。使用黏著片是獲得最好的列印品質(zhì)的關(guān)鍵。
③配件/零件
當(dāng)使用Ultimaker PP列印時(shí)，強(qiáng)烈建議使用黏著片（單獨(dú)購買或Ultimaker 2+或Ultimaker 3的Advanced 3D列印套件附贈(zèng)的）。這確保對加熱板有最佳黏著。請注意，使用膠水作為替代黏著的方法不夠可靠的黏著大型列印品。
④品質(zhì)和安全
使用上述推薦的溫度設(shè)定時(shí)，Ultimaker PP能夠安全的列印。為了確保舒適和??健康的環(huán)境，我們建議在通風(fēng)良好的區(qū)域進(jìn)行3D列印。
有關(guān)更多資訊，請?jiān)诖颂幭螺dUltimaker PP的安全數(shù)據(jù)表。
十一如何使用Ultimaker Breakaway進(jìn)行列印?
Ultimaker Breakaway是用於3D列印的支撐材料。分離支撐可以快速移除，不需進(jìn)一步的後處理，即可順利完成你的3D列印物件。
Ultimaker Breakaway能在Ultimaker 3和Ultimaker 3 Extended上使用支撐，並且僅能用在0.4 mm的 AA列印噴嘴。
請使用最新版本的Ultimaker Cura，並確保您的Ultimaker擁有最新的韌體更新，以包含Ultimaker Breakaway的正確材料配置檔案。
將Ultimaker Breakaway與其他材料相結(jié)合
當(dāng)在Ultimaker 3和Ultimaker 3 Extended上列印分離支撐以及構(gòu)建材料時(shí)，我們已經(jīng)廣泛測試了預(yù)配置的Ultimaker Cura配置檔案，以獲得最佳效果。以下是Breakaway與其他Ultimaker構(gòu)建材料的兼容性概述。
請注意，Ultimaker Breakaway僅支援0.4 mm AA列印噴嘴。

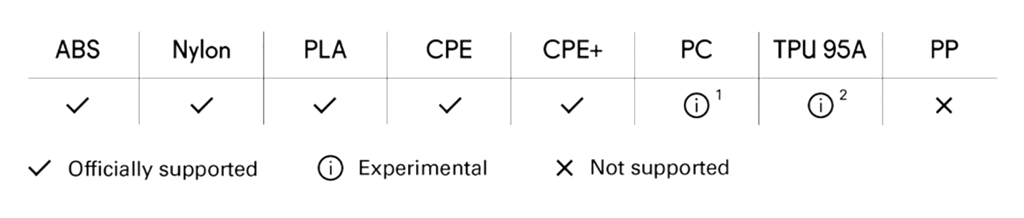

Ultimaker分離材料的兼容性
（1）僅適用於小型列印物件。較大的列印可能會(huì)顯示出構(gòu)建材料的翹曲。
（2）與TPU 95A的雙重組合可能會(huì)導(dǎo)致列印表面上的線條和斑點(diǎn)。
由於這兩種材料之間的黏著力不足，不支援使用分離線材結(jié)合PP，因?yàn)楹芸赡軙?huì)導(dǎo)致列印的失敗。
注意：為了提供良好的附著力並避免翹曲，與ABS，CPE和CPE +一起列印時(shí)，Ultimaker Breakaway的支撐界面密度會(huì)降低。這可能會(huì)導(dǎo)致建造材料的底面會(huì)比尼龍和PLA列印時(shí)來的較不平滑。
推薦設(shè)置
●溫度
如果將Ultimaker Breakaway作為單一材料列印，則需要60°C的平臺(tái)溫度。但由於Breakaway是作為支撐材料列印的，因此只需使用附著的構(gòu)建材料所需的列印平臺(tái)溫度即可。對於Ultimaker 3和Ultimaker 3 Extended而言，Ultimaker Cura的Ultimaker Breakaway列印使用的噴嘴溫度在215 - 230°C之間，具體取決於相應(yīng)的構(gòu)建材料和選定的檔案。
注意：在Ultimaker 3上，由於Ultimaker Cura中的「列印溫度初始層」和「構(gòu)建平臺(tái)溫度初始層」設(shè)置，第一層的噴嘴和構(gòu)建板溫度可能會(huì)有所不同。
●冷卻
為了獲得最佳效果，在列印分離線材時(shí)，使用100％的風(fēng)扇速度進(jìn)行列印的冷卻。
●黏著度
Ultimaker Breakaway能很好的黏著在加熱的玻璃板上。然而，黏著方法會(huì)基於伴隨的構(gòu)建材料而不同。
●配件
我們建議在Ultimaker Breakaway的玻璃板上塗上一層薄薄的膠水（有付在Ultimaker的配件盒中）。對於雙重?cái)D壓列印，黏著方法應(yīng)該要隨著構(gòu)建材料。列印Breakaway與ABS，尼龍和CPE組合使用時(shí)可以使用薄薄的一層膠水，或者與CPE +結(jié)合使用平臺(tái)貼紙。
注意：對於與TPU 95A的實(shí)驗(yàn)組合，您可以使用膠水，並且與PC的實(shí)驗(yàn)組合使用平臺(tái)貼紙。
●Ultimaker Cura列印平臺(tái)黏著力
當(dāng)列印??分離線材作為一個(gè)單一的材料，建議列印平臺(tái)選擇黏著的類型是brim邊緣。
在模型的前幾層周圍印上多餘的線，以確保成功黏著到列印平臺(tái)上。
當(dāng)與其他材料組合列印時(shí)，我們建議使用附著材料的黏著方法。對於目前兼容的構(gòu)建材料，需要使用brim邊緣。為獲得最佳的附著力和列印質(zhì)量，建議使用構(gòu)建材料（擠出機(jī)1）列印構(gòu)建平臺(tái)黏著的類型。
●列印條件
為Ultimaker Breakaway創(chuàng)造穩(wěn)定的列印環(huán)境不需要額外的配件。然而，基於附著的構(gòu)建材料，可能需要使用含在高級3D列印配件中的門板，例如與Ultimaker ABS一起列印時(shí)。
●健康和安全
使用上表列出的推薦溫度時(shí)，Ultimaker Breakaway可以安全列印。為確保舒適和??健康的環(huán)境，建議在通風(fēng)良好的地方進(jìn)行3D列印。
欲了解更多訊息，請下載Ultimaker Breakaway安全數(shù)據(jù)表。
十二、如何使用Ultimaker Tough PLA進(jìn)行列印?
Tough PLA是一種技術(shù)性PLA（聚乳酸）材料，韌性與ABS相似。能列印出理想可靠的列印功能原型和大尺寸模具，我們的Tough PLA使用起來與普通的PLA一樣安全和簡單。
Ultimaker Tough PLA可以使用於Ultimaker S5和Ultimaker 3系列的列印機(jī)上。
請使用最新版本的Ultimaker Cura，並確保您的3D列印機(jī)更新至最新的韌體版本，已包含Ultimaker Tough PLA的正確材料配置檔案。
推薦設(shè)置
Tough PLA是一種容易列印的材料，與普通PLA相同。它可以用AA列印噴嘴（0.25,0.4和0.8mm）列印，並且可以與Ultimaker PVA，Breakaway或其他顏色的Tough PLA結(jié)合使用。 Ultimaker S5和Ultimaker 3都支援此功能。
●溫度
就像普通的PLA一樣，Tough PLA在中等溫度下列印。噴嘴溫度在210和220°C之間，並將列印平臺(tái)溫度設(shè)定在60°C。這些溫度對於Ultimaker S5和Ultimaker 3來說都是相同的。根據(jù)Ultimaker Cura中選定的配置檔案，噴嘴溫度只存在很小的差異。
這些經(jīng)過優(yōu)化後，可根據(jù)選定的列印噴嘴尺寸和層厚配置檔案進(jìn)行正確的列印。
●冷卻
Tough PLA在整個(gè)列印過程中都有良好的冷卻效果。因此，Ultimaker Cura配置檔案中的列印冷卻風(fēng)扇速度設(shè)置為100％。由於Tough PLA具有低收縮率，強(qiáng)度的冷卻不會(huì)引起層間黏著的相關(guān)問題。
●黏著度
Tough PLA能很好地黏著在玻璃板上，所以初始層的列印很容易。
●配件
為了獲得最佳效果，尤其對於大型列印物件，建議在玻璃板上塗上一層薄薄的膠水。
使用Ultimaker Tough PLA列印不需要任何附加配件。但是，您可以嘗試使用黏合板作為替代黏著的方法。
●Ultimaker Cura平臺(tái)附著力
在Ultimaker Cura中，所有Tough PLA的預(yù)設(shè)列印平臺(tái)附著類型都是有邊緣的。這讓他即使是大型模型也能很好地黏著在列印平臺(tái)上。
●列印條件
Tough PLA是一種易於列印的材料，因此不需要額外的配件即可建立穩(wěn)定的列印環(huán)境。但是，在Ultimaker 3上，您可以使用進(jìn)階3D列印套件的前罩已獲得更一致和可靠的3D列印。
●健康和安全
根據(jù)上面推薦的溫度進(jìn)行3D列印，Ultimaker Tough PLA發(fā)出的氣體和顆粒含量較低。為確保舒適和??健康的環(huán)境，我們建議在通風(fēng)良好的地方進(jìn)行3D列印。
十三、各機(jī)型及支援材料說明表
您可以利用以下表格找到所有Ultimaker材料的兼容性說明， 包括每臺(tái)3D列印機(jī)的兼容性以及Ultimaker 3和Ultimaker S5可搭載的雙噴頭材料組合。Ultimaker的一些印刷材料與每臺(tái)Ultimaker 3D列印機(jī)都不一定完全相容，在本概述中，您能夠知道哪些Ultimaker材料是官方支援的、實(shí)驗(yàn)性的，或者不是每臺(tái)3D列印機(jī)推薦的。 請記住，這僅適用於單噴頭列印。
(＊)表示這些組合僅在安裝加熱床升級時(shí)以實(shí)驗(yàn)性方式使用。
值得注意的是，儘管Ultimaker 3D列印機(jī)具有開放式材料系統(tǒng)（意味著可以使用原廠以外的材料），但我們並未正式支援每一種廠牌的使用性。 原廠的材料已經(jīng)過全面測試，並擁有自己的Ultimaker Cura材料類別，專門用於Ultimaker 3D列印機(jī)，可確保您獲得最佳列印效果。
下表顯示了Ultimaker 3和Ultimaker S5所有可能的雙噴頭材料組合。
十四、安全與合規(guī)
技術(shù)數(shù)據(jù)表
尼龍
PLA
ABS
CPE
CPE+
PC
TPU 95A
PP
PVA
Breakaway
Tough PLA
安全數(shù)據(jù)表
尼龍
PLA
ABS
CPE
CPE+
PC
TPU 95A
PP
PVA
Breakaway
Tough PLA
