【3D列印應用】簡單五步驟、平面到實體！客製杯墊教你做！

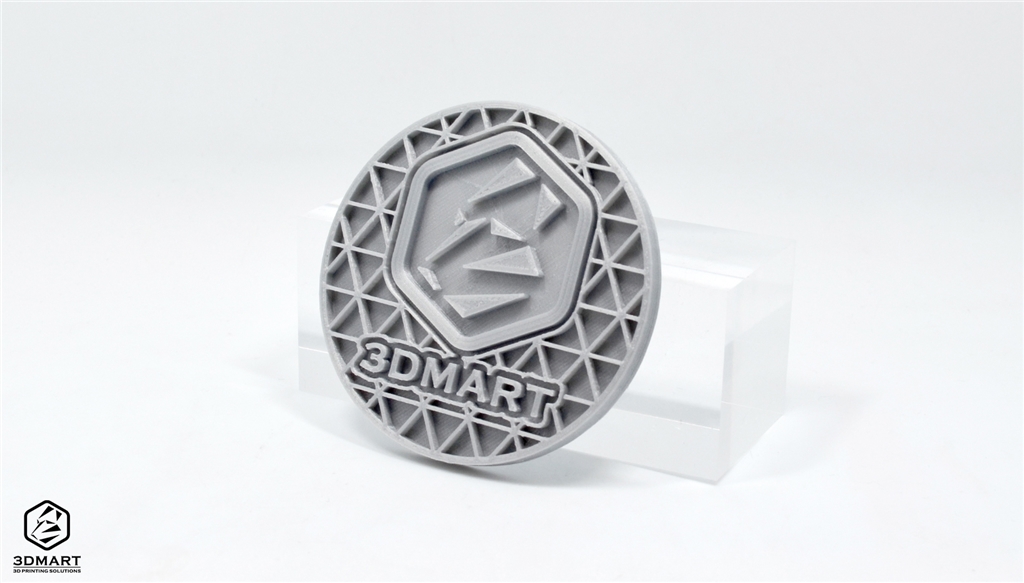

從平面到立體，不懂建模也OK！這次我們搭配兩個免費軟體TinkerCAD 及 Cura 3.6，一步一步教你超簡單製作3D列印杯墊！想要什麼自己做，獨一無二又實用！先來看一下這個接水杯墊的完成品：

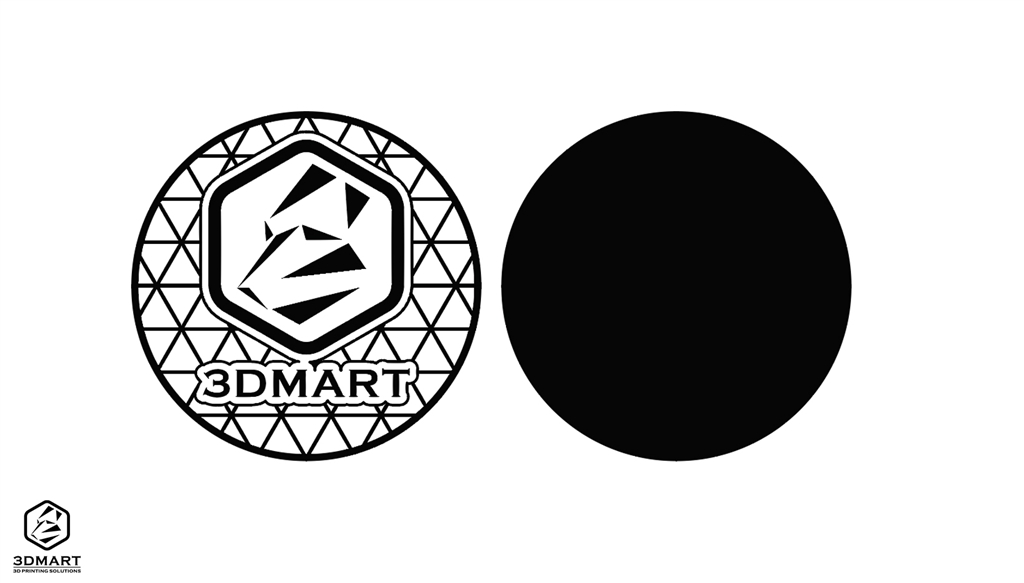

首先準備一個喜歡的黑白圖片，轉換成SVG向量圖檔，有很多線上工具都能免費轉檔喔！我們使用的圖案如下，最外框是圓形，要依照外框面積再另外畫一個圖片，小畫家也可以唷！

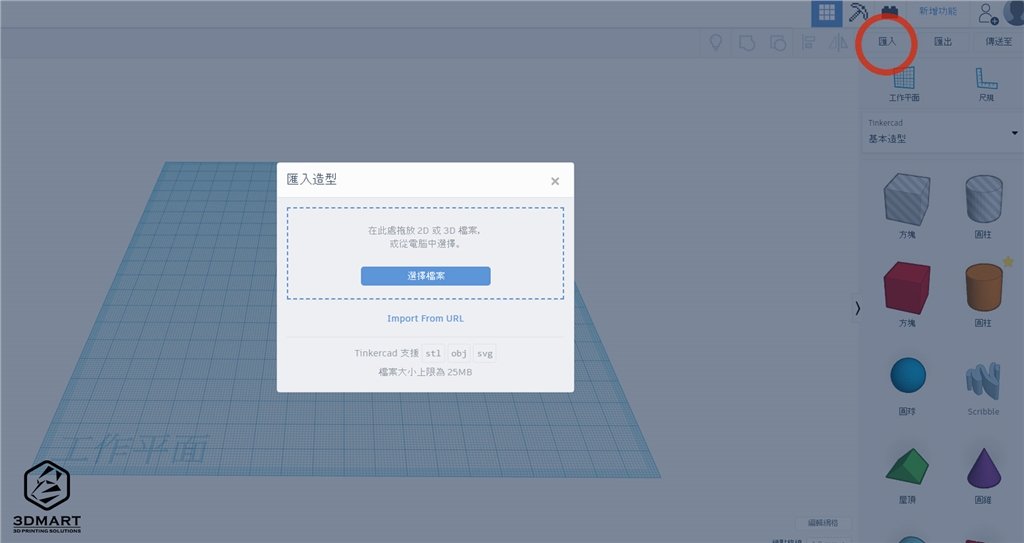

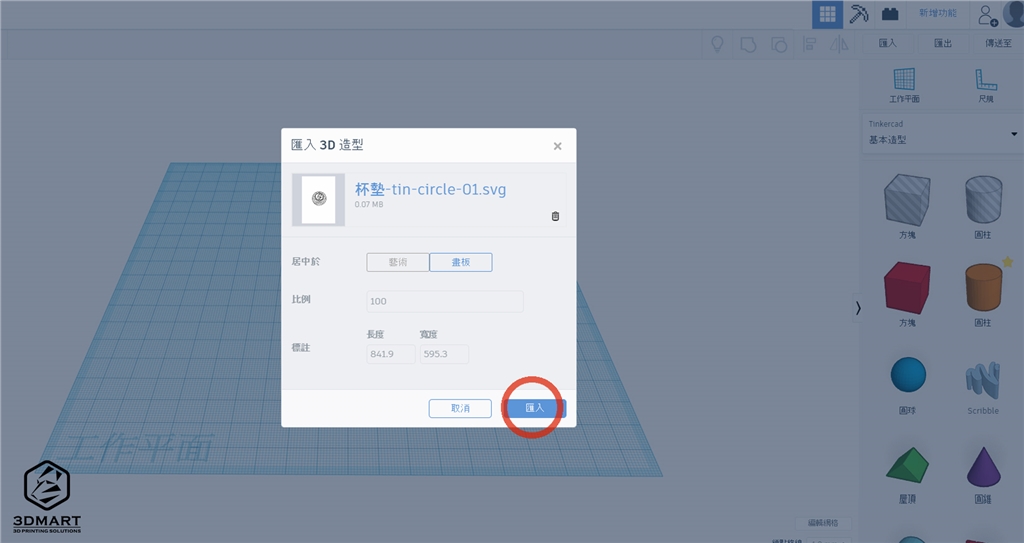

上網進入TinkerCAD，只要辦一個快速帳號，線上建模免費、免下載；進入頁面後開啟新的設計專案，然後按右上方的「匯入」將剛剛的兩個SVG檔上傳。

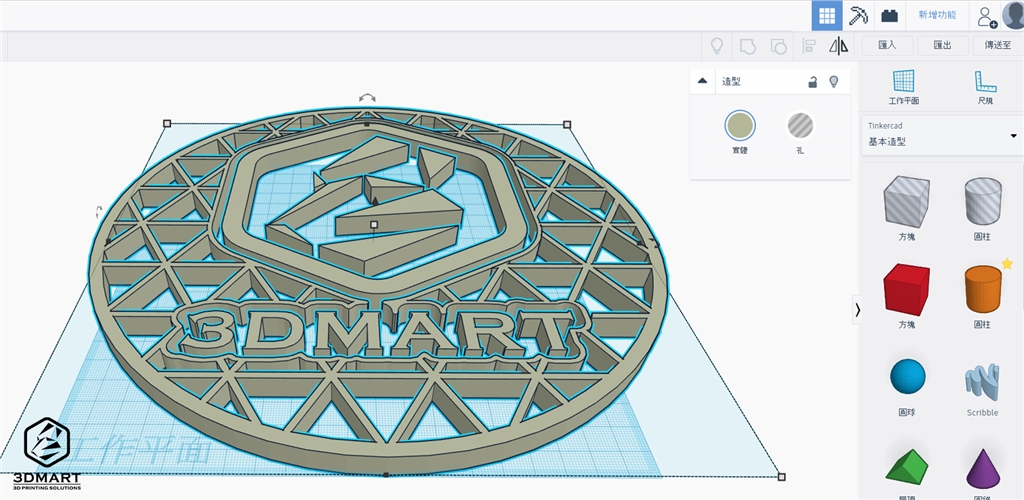

平面圖匯入之後就自動運算成3D立體模型啦！是不是很神奇？！只要畫一個平面圖，就連小編這樣的手殘建模人士也能製作客製化商品，真是太感動了！

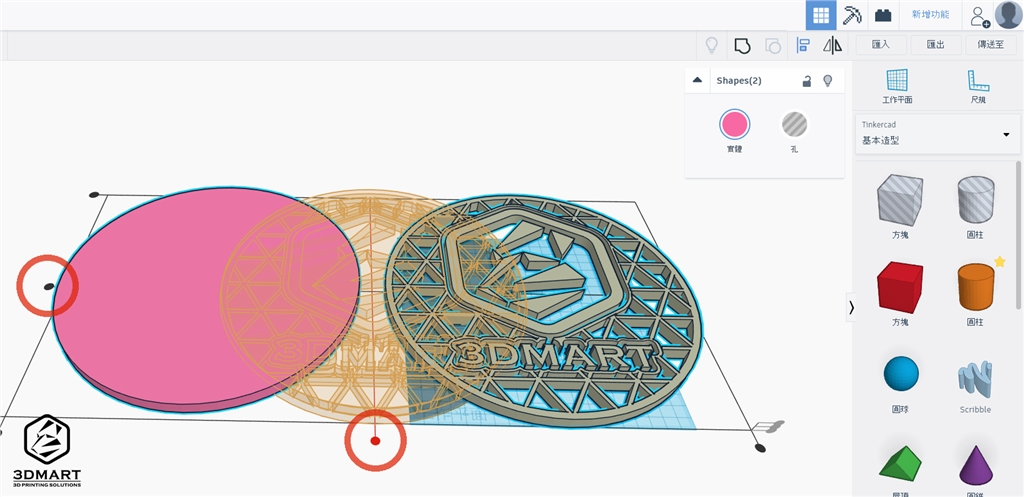

剛剛的外框底圖也是一樣的做法，兩個檔案都匯入後，把它們?nèi)x起來，使用右上方的對齊功能，分別按下你想要對齊的方位（分別對齊左右及前後各一次），圖中的橘色線稿是對齊前的預視圖。

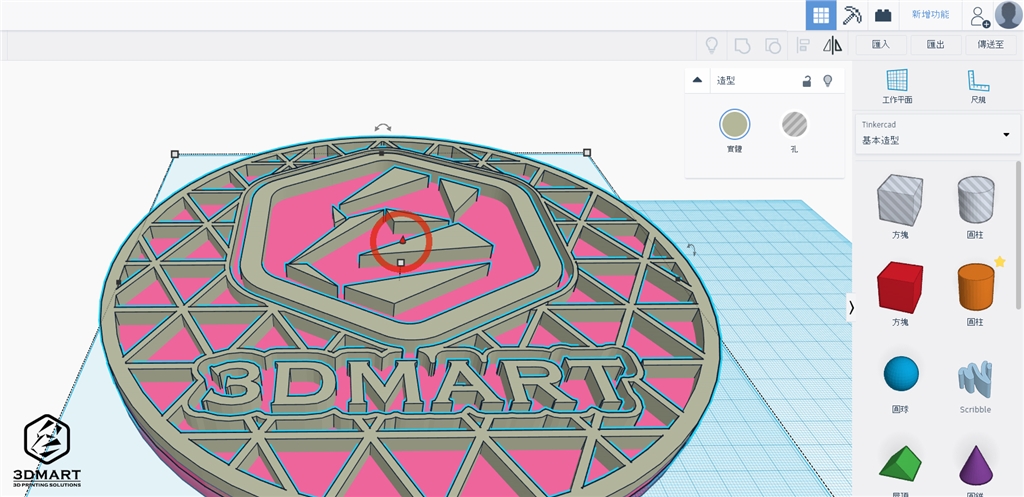

對齊後會是完全重疊的圓餅狀，這時只點選圖案的部分，按住中央的箭頭向上移動到想要的高度（可以自由左右移動，上下移動的話則要按住移動箭頭），接水杯墊的3D圖檔完成！就這麼簡單！

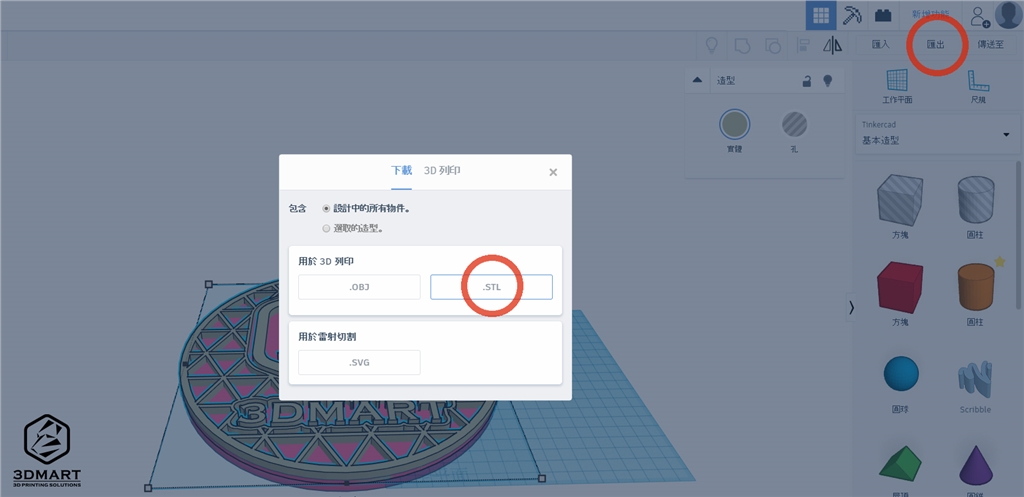

按下右上角的「匯出」，選擇「設計中的所有物件」會自動結合成一個整體，再點選STL檔案格式存檔。

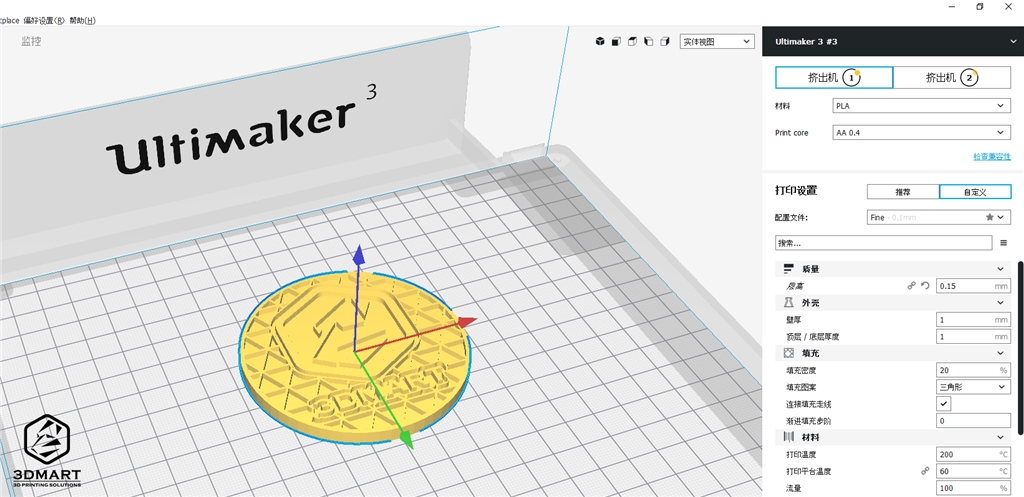

直接放入Cura 3.6，3D列印前的檔案已經準備好，現在就可以直接進行3D列印囉！尺寸太大？不要緊，在左邊的控制欄中可以調整你要的大小。?

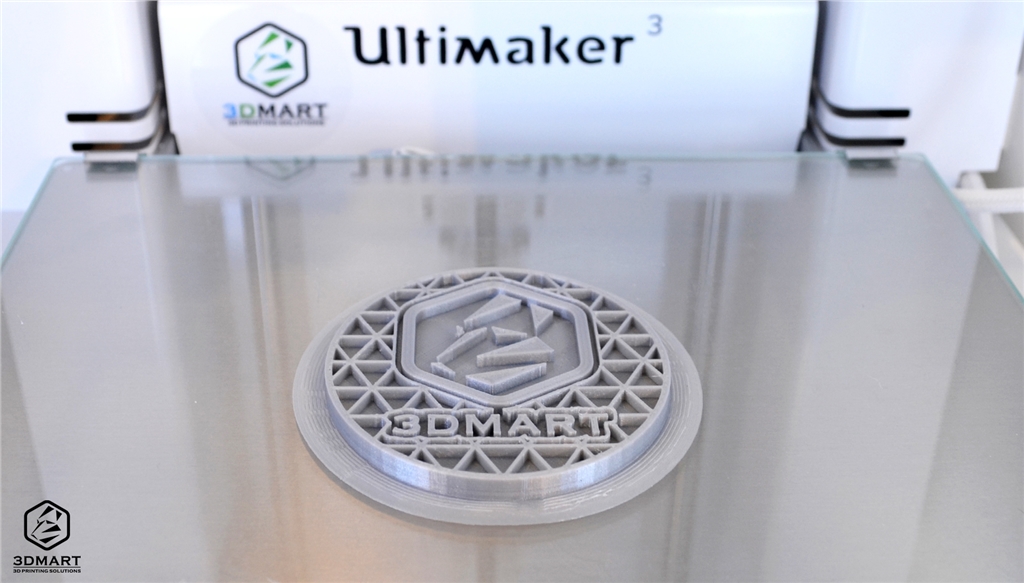

我們這次使用Ultimaker 3，材質是銀色PLA，這款線材有仿金屬質感，很受歡迎；選擇最高精度進行3D列印，約2小時多印完即可使用，想要什麼圖案都能自己做！

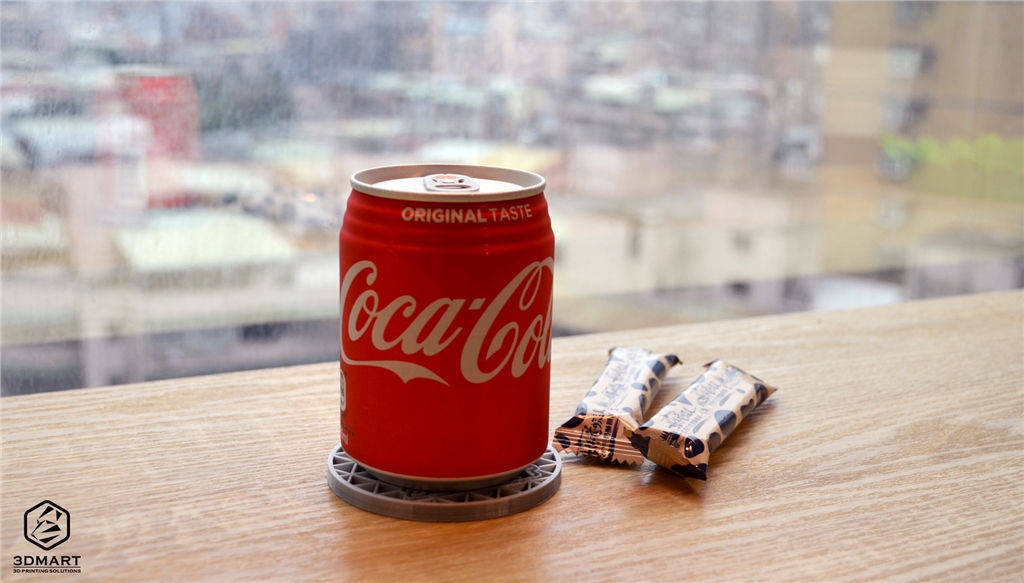

有了3D列印接水杯墊，再也不用擔心冷飲杯子旁流汗、滴水，通通幫你接好接滿，在公司也能放心喝個悠閒下午茶，搭配最近細雨綿綿的天氣，正好有些浪漫（老闆在小編後面，他看起來很火）。



3D列印機除了是工業打樣小幫手之外，也能是客製化小秘書，接水杯墊怎麼做？5個步驟超簡單：

．準備一張圖片轉換成SVG檔

．匯入免費線上軟體TinkerCAD

．對齊物件、匯出STL檔案

．放進免費切片軟體Cura

．3D列印完成直接使用

希望大家喜歡這次的簡易製作教學，如果有其他更簡單做法的或創意都?xì)g迎與我們分享喔！所有最新消息都會發布於粉絲專頁，歡迎追蹤我們，讓你隨時獲得第一手消息！
