2024-06-12 【雷射雕刻】Snapmaker 1064nm紅外雷射模組評價：雷射效果如何？——用戶實測效果

【雷射雕刻】Snapmaker 1064nm紅外雷射模組評價：雷射效果如何？——用戶實測效果

嗨，創客們！
沒錯！Snapmaker推出首款紅外雷射模組——1064nm紅外雷射模組。這篇文為了讓你在收到或考慮購買模組前先了解它的性能。特別感謝五位用戶在2024年4月23日至2024年5月22日期間參與了這次測試並分享了寶貴的見解。在深入探討模組的細節之前，我們先簡單介紹一下這些測試者。

測試者及所用機器

用戶	機型	模組	使用雷射模組的時間	常用雕刻材料	使用頻率
Steven	A350	1.6W、40W	1年	不鏽鋼304、陽極氧化鋁、木材、黑色壓克力	幾乎每天使用
Linh	A350	40W	3年	木材、金屬、玻璃、塑膠、皮革	經常使用
Dave	A350	1.6W、10W、40W、旋轉模組	3年	多種木材、玻璃、鋼、塑膠	幾乎每天使用
Florian	Artisan	10W、40W、旋轉模組	2年	木材、花崗巖、板巖、石材、皮革、不鏽鋼	幾乎每天使用
October	A350、F350	1.6W、10W、旋轉模組	3年	木材、不鏽鋼、板巖、陶瓷、陽極氧化鋁	每週使用

對1064nm紅外雷射模組的第一印象?

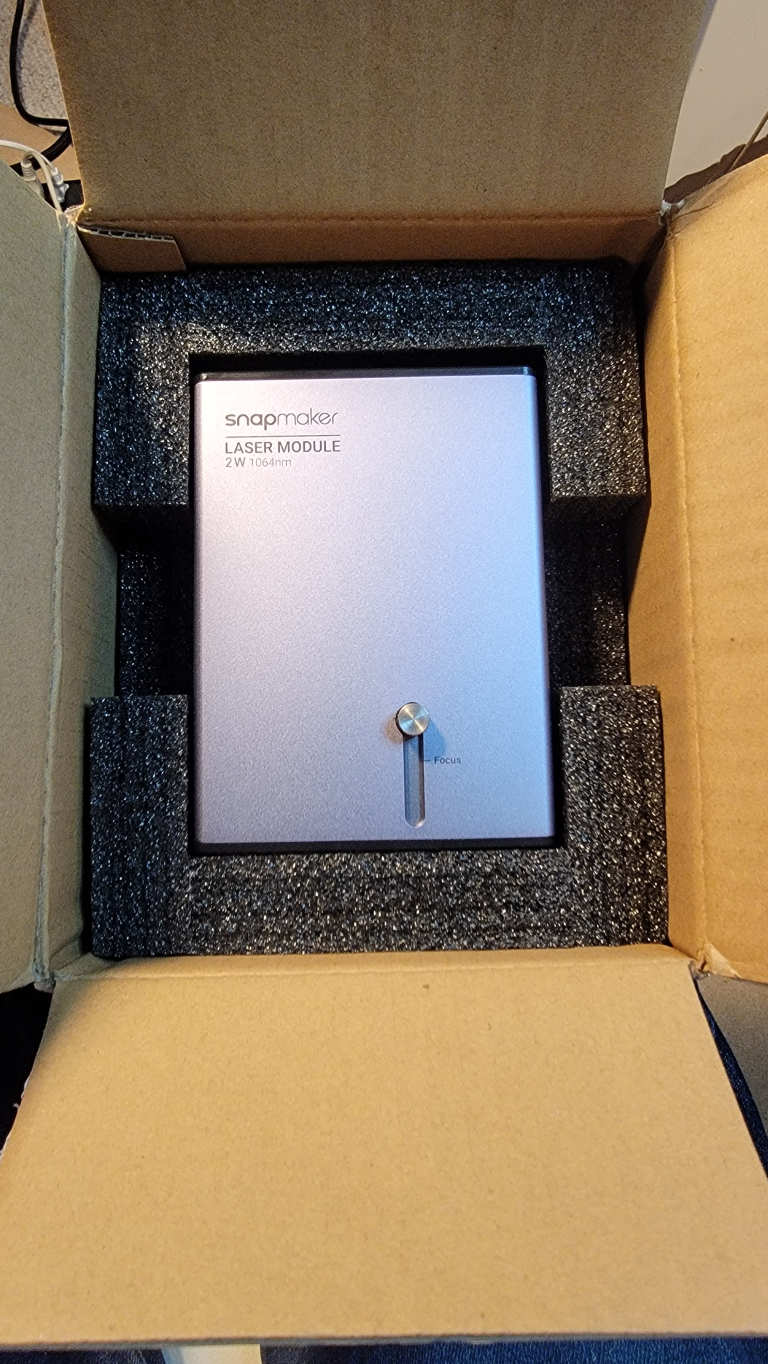

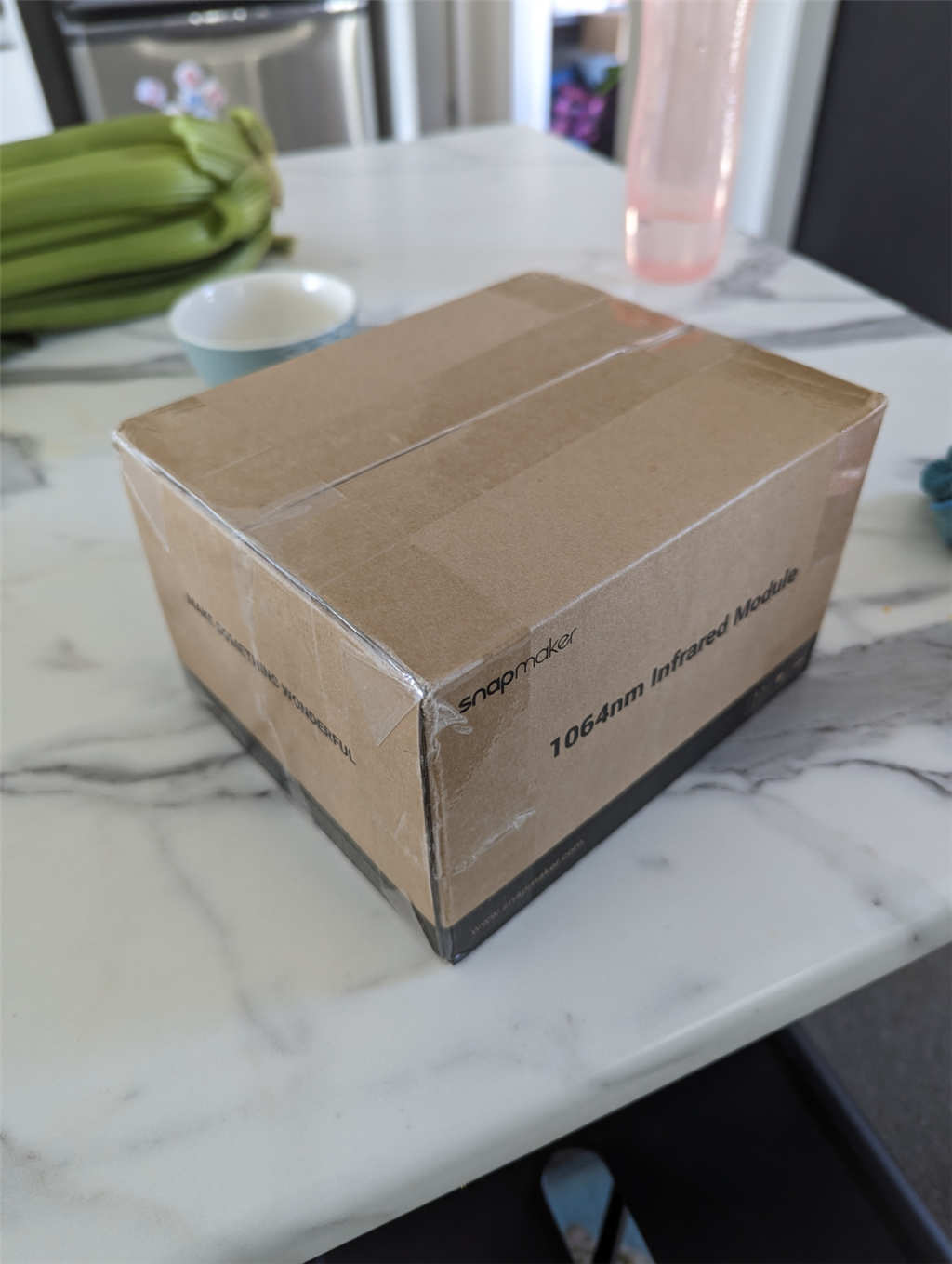

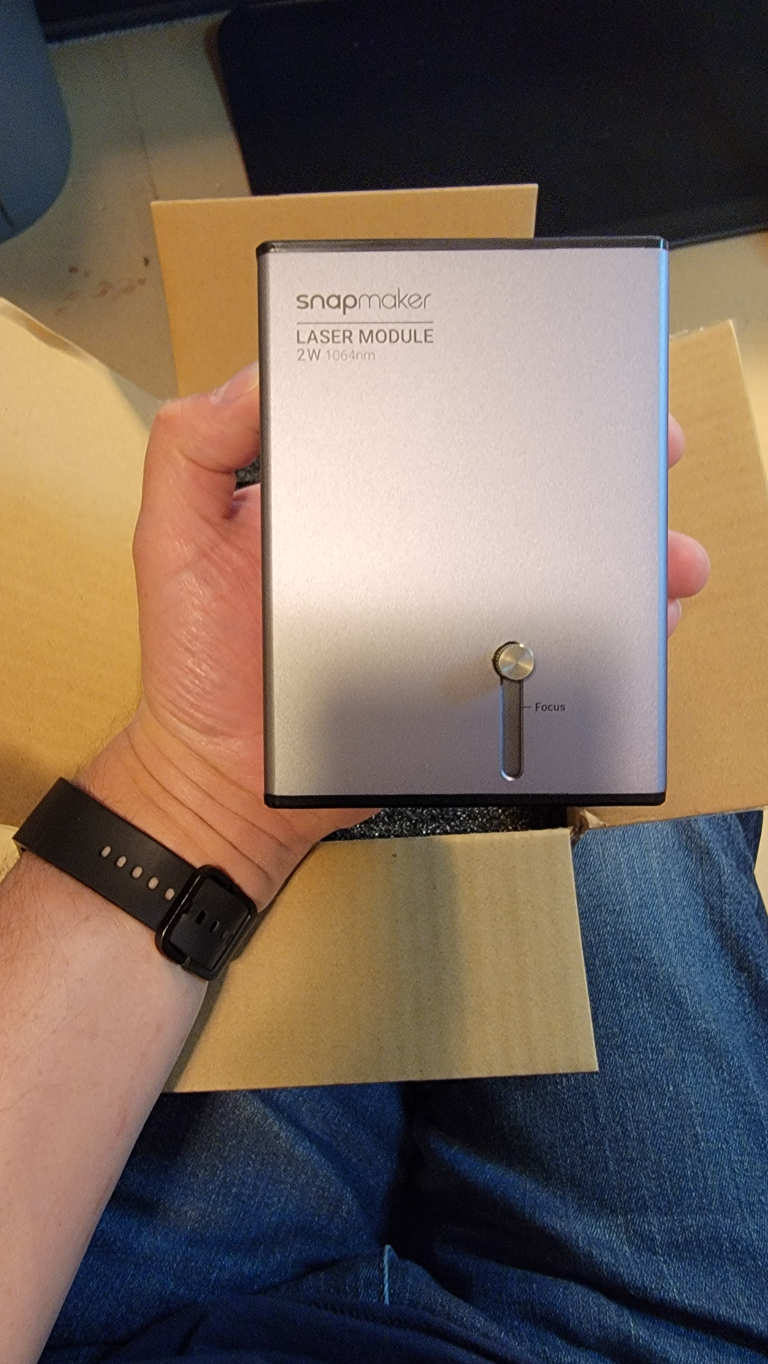

Dave：雷射到貨很快，包裝狀況良好?？爝f包裝和Snapmaker盒子及內部內容物都完好無損。

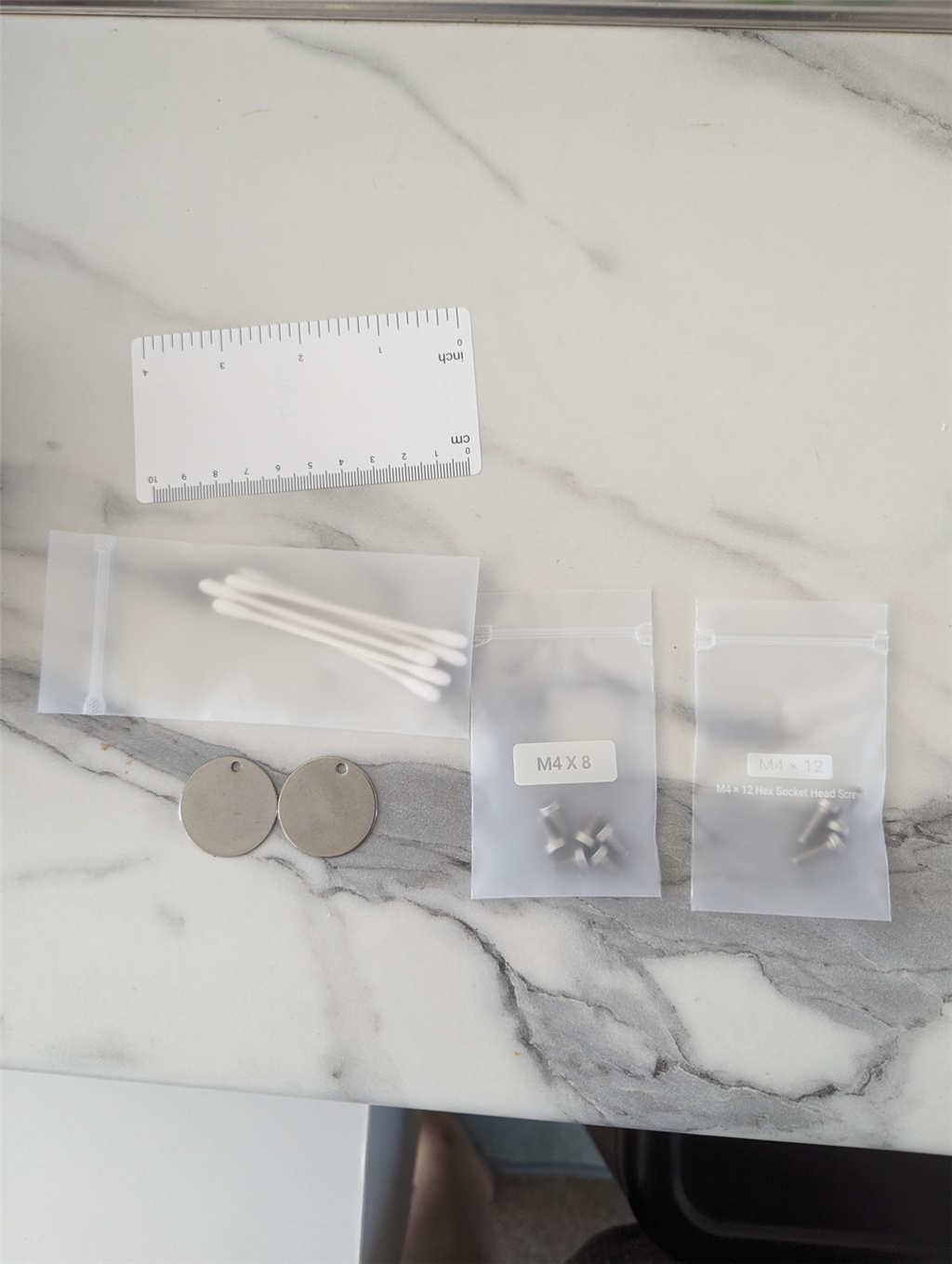

Steven：一如既往，Snapmaker將2W IR模組包裝得非常好，內有安全的泡沫墊，很難想像運輸過程中會有什麼會損壞它。這個模組大約是40W雷射的2/3大小。

特別注意：

* 對於Snapmaker 2.0，當使用1064nm紅外雷射模組時，無需購買快速更換工具頭板，不論是否有快速更換套件。
* 對於Artisan，1064nm紅外雷射模組將包括一個可調快速更換工具頭板，無需單獨購買。

測試1064nm紅外雷射模組
現在，我們來雕刻一些東西吧！我們相信大家都很想知道1064nm紅外雷射在金屬和塑膠上的表現如何。

Snapmaker 2W紅外雷射 vs.10W/40W藍光雷射加工比較結果
我們將分享不銹鋼、PLA和黑板巖的比較測試結果。

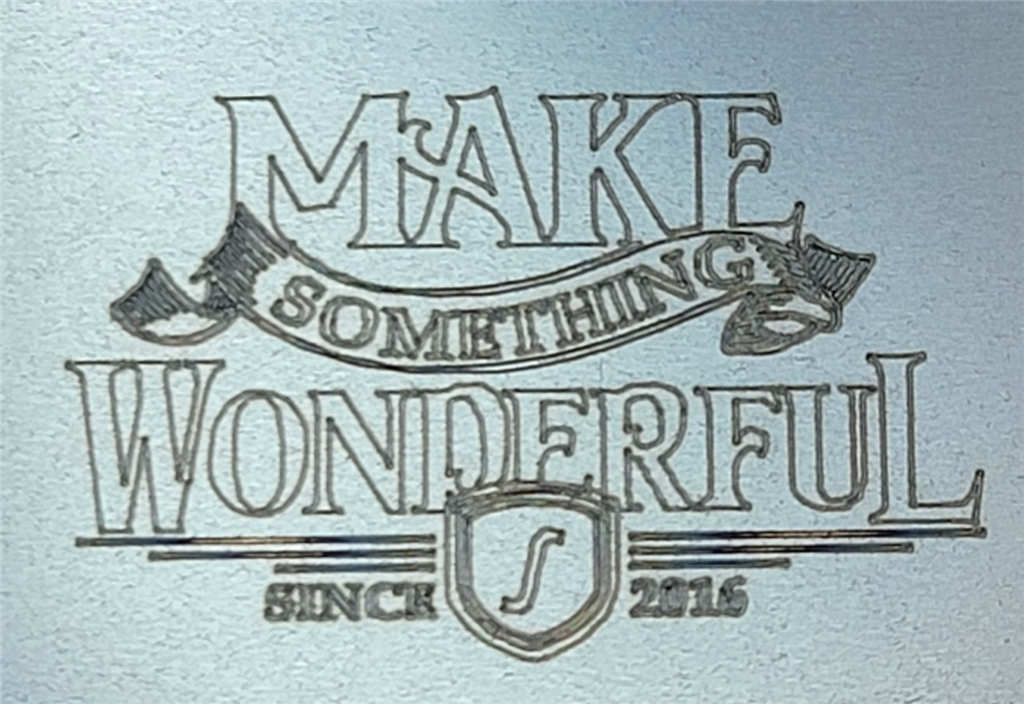

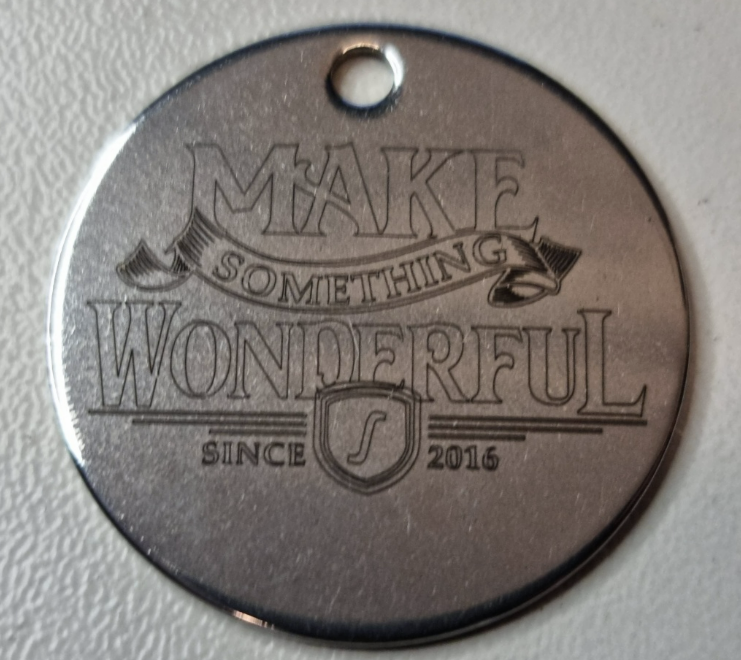

金屬雕刻

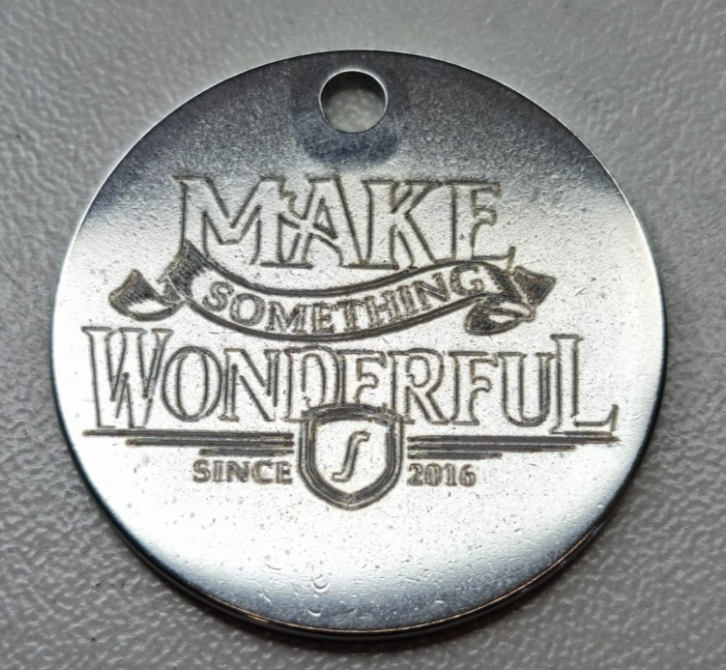

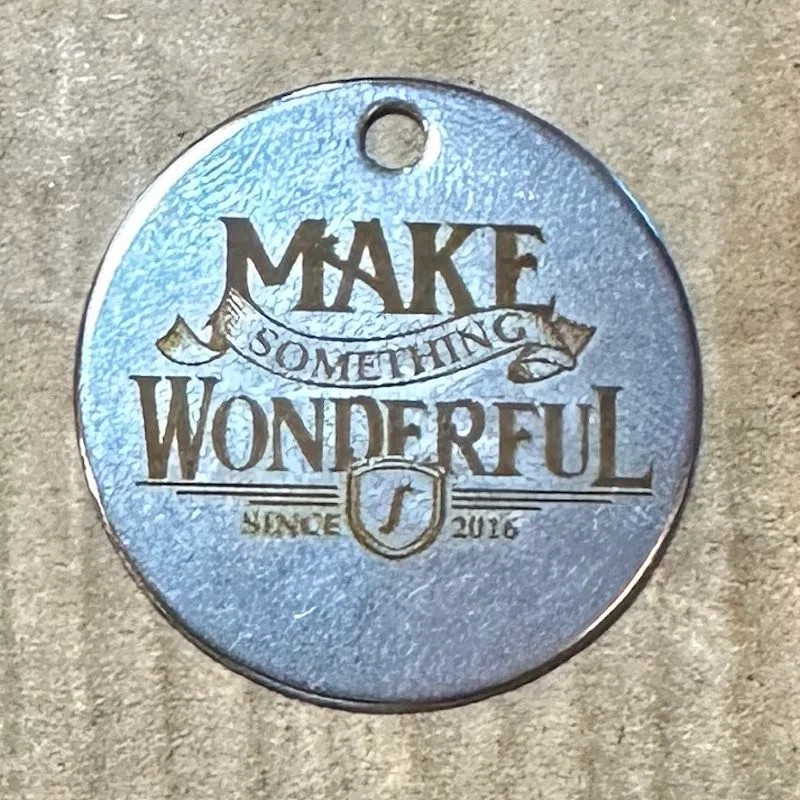

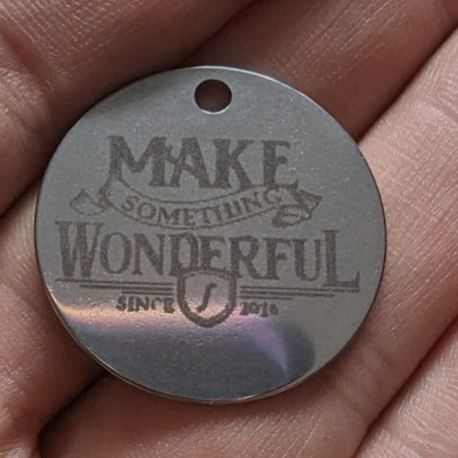

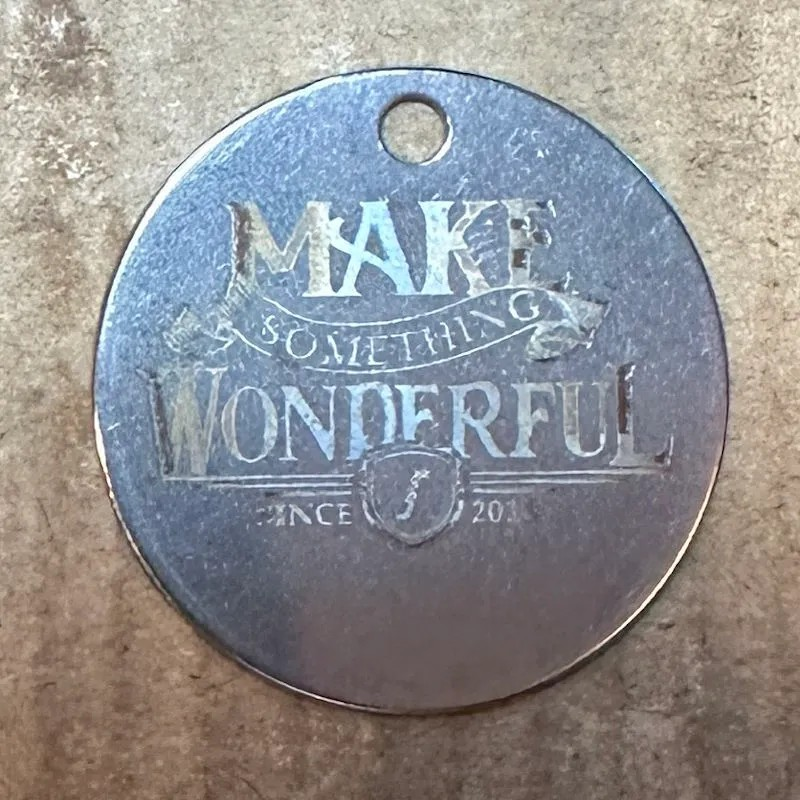

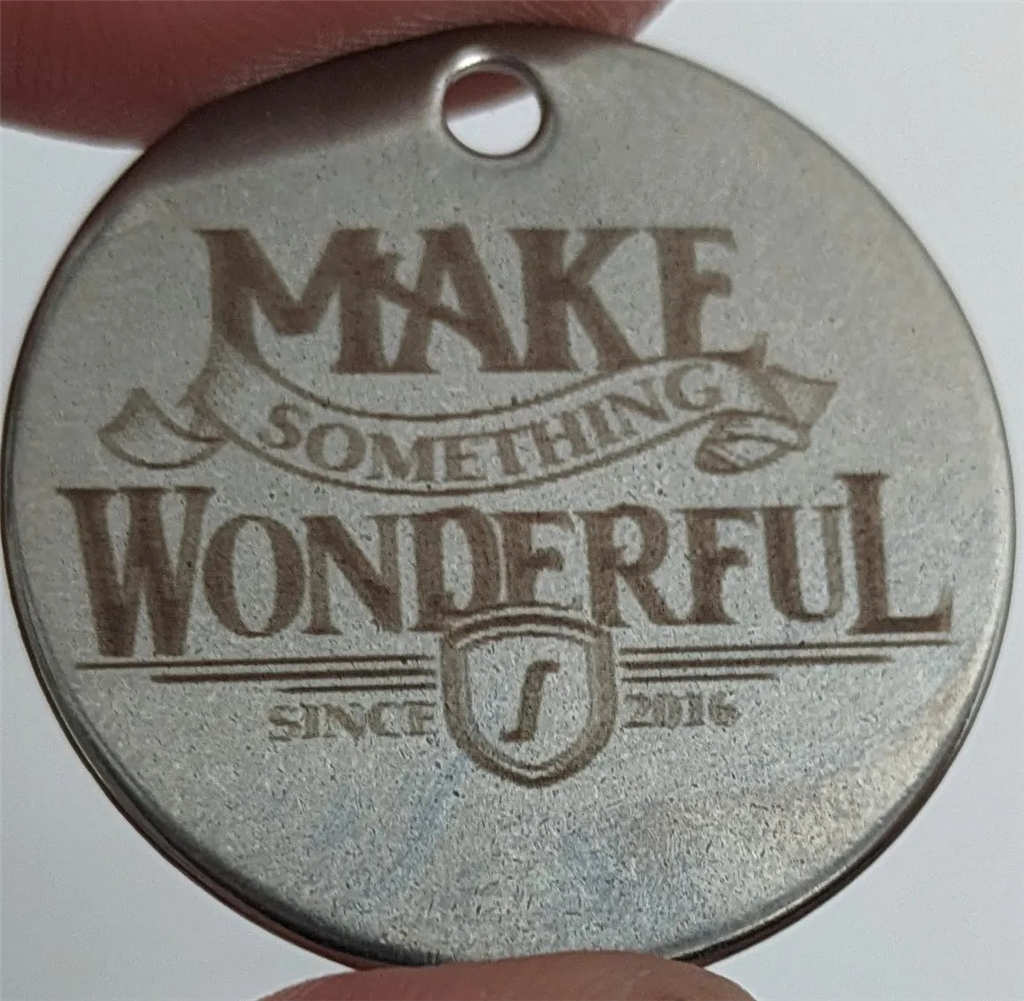

測試計劃：雕刻官方提供的金屬標籤，並比較2W IR和10W/40W藍光雷射加工的結果差異。
測試材料：不銹鋼

Steven：

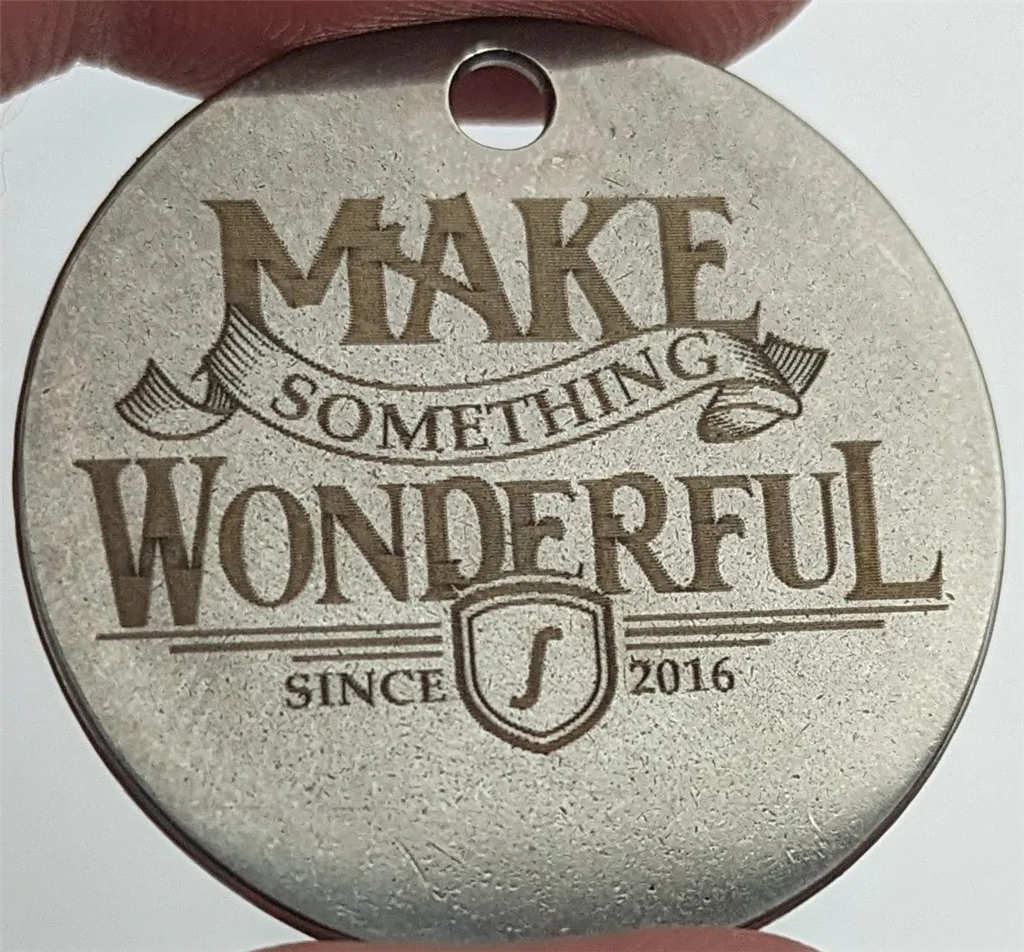

2W IR 間距：0.02毫米工作速度：300毫米/分鐘功率：100%	40W 間距：0.04毫米工作速度：2500毫米/分鐘功率：65%

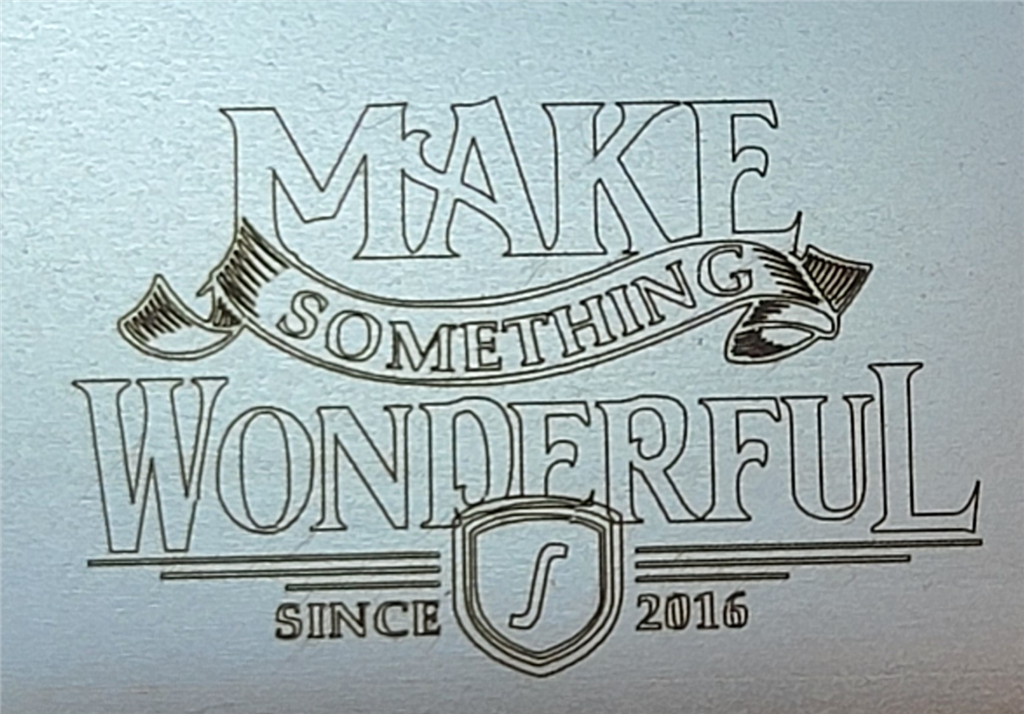

2W IR雕刻更乾淨且均勻黑色沒有變形。40W雕刻需要更多能量注入不銹鋼中，並且有明顯的變形。

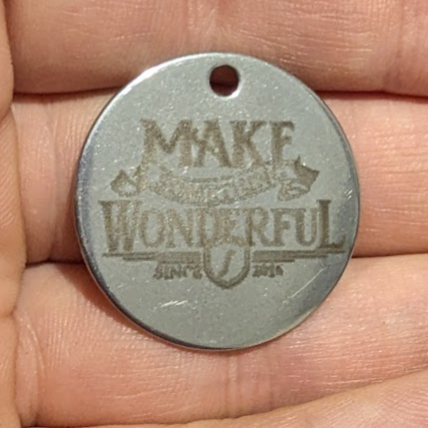

2W IR	40W

2W IR提供了顯著更乾淨的雕刻，由於小光點尺寸，線條解析度更好。

Dave：


2W IR 間距：0.05毫米工作速度：200毫米/分鐘功率：100%	40W 間距：0.05毫米工作速度：3600毫米/分鐘功率：85%

Florian：


2W IR 間距：0.05毫米工作速度：300毫米/分鐘功率：100%	40W 間距：0.04毫米工作速度：3600毫米/分鐘功率：85%

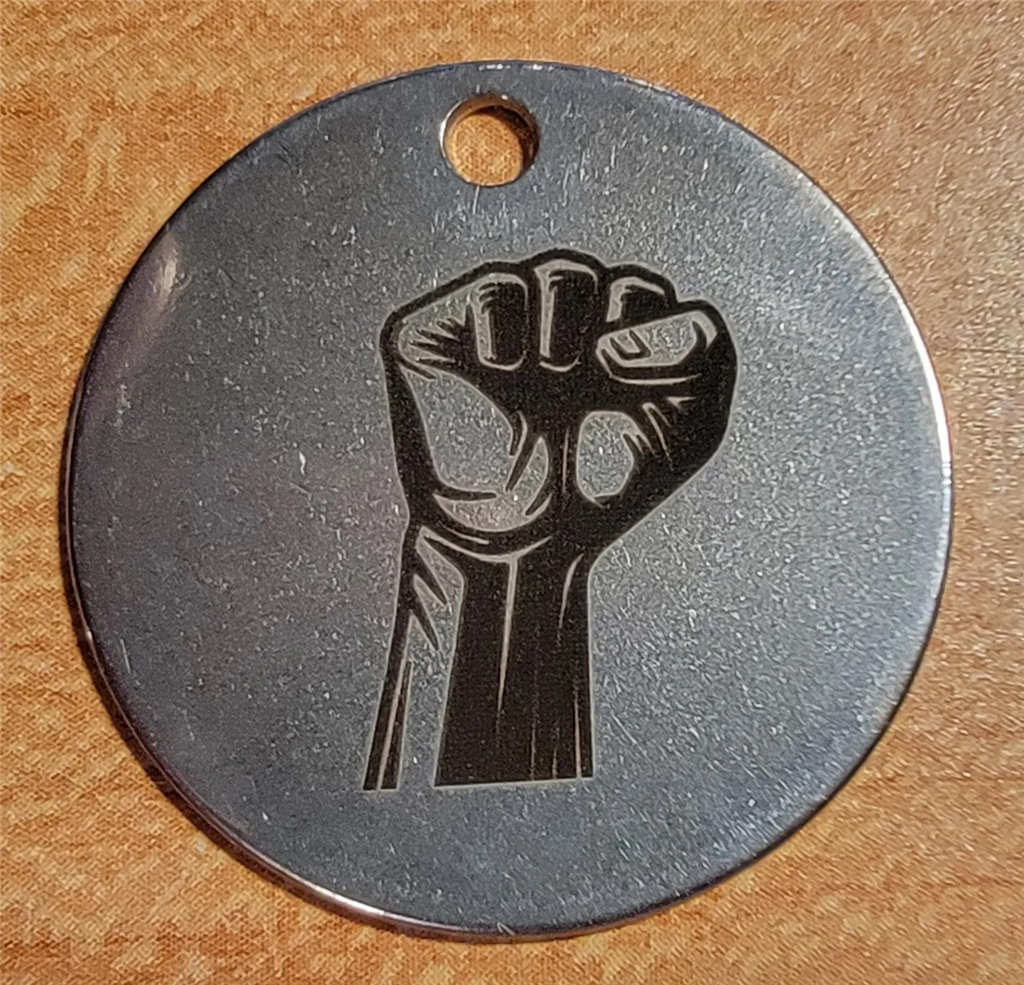

October：


2W IR 間距：0.05毫米工作速度：3000毫米/分鐘功率：100%	40W 間距：0.05毫米工作速度：500毫米/分鐘功率：100%

Linh：


2W IR 間距：0.05毫米工作速度：3000毫米/分鐘功率：100%	40W 間距：0.05毫米工作速度：10000毫米/分鐘功率：50%

塑膠雕刻

Florian：

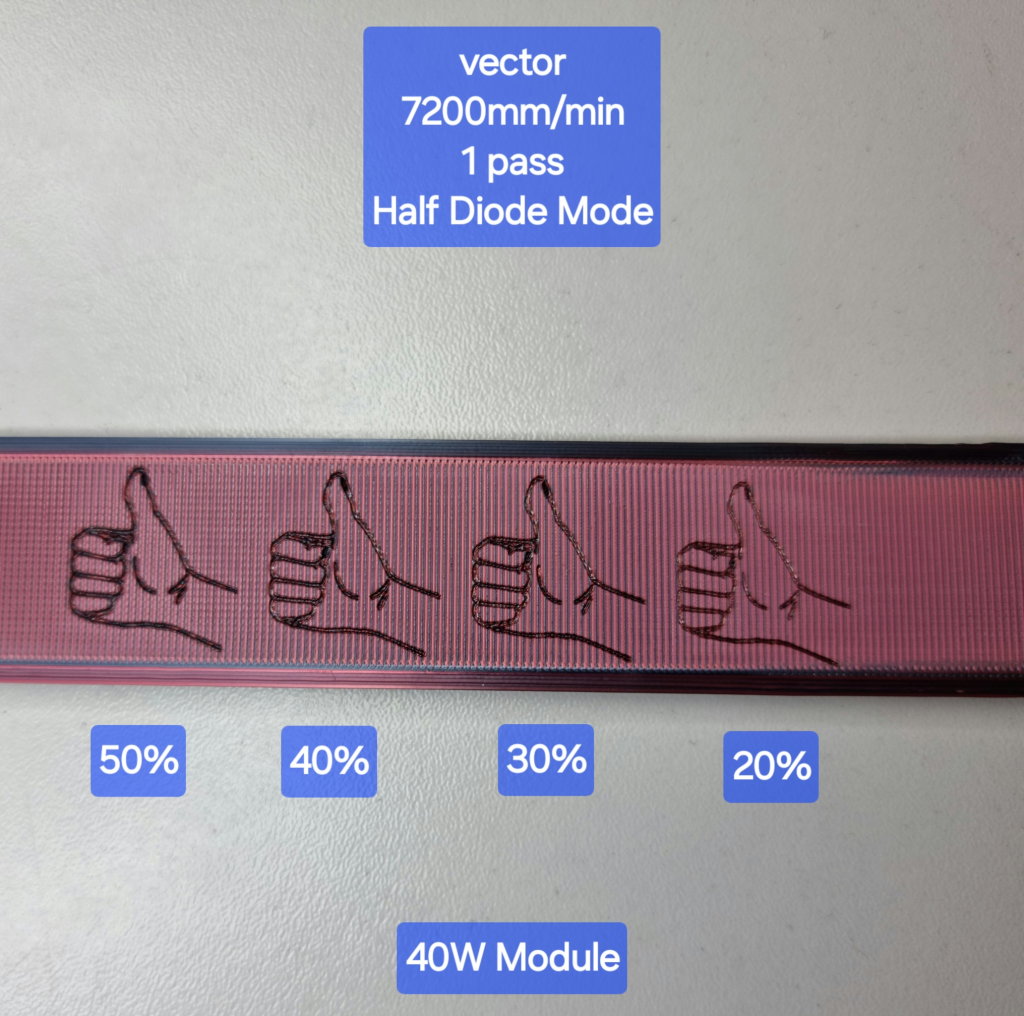

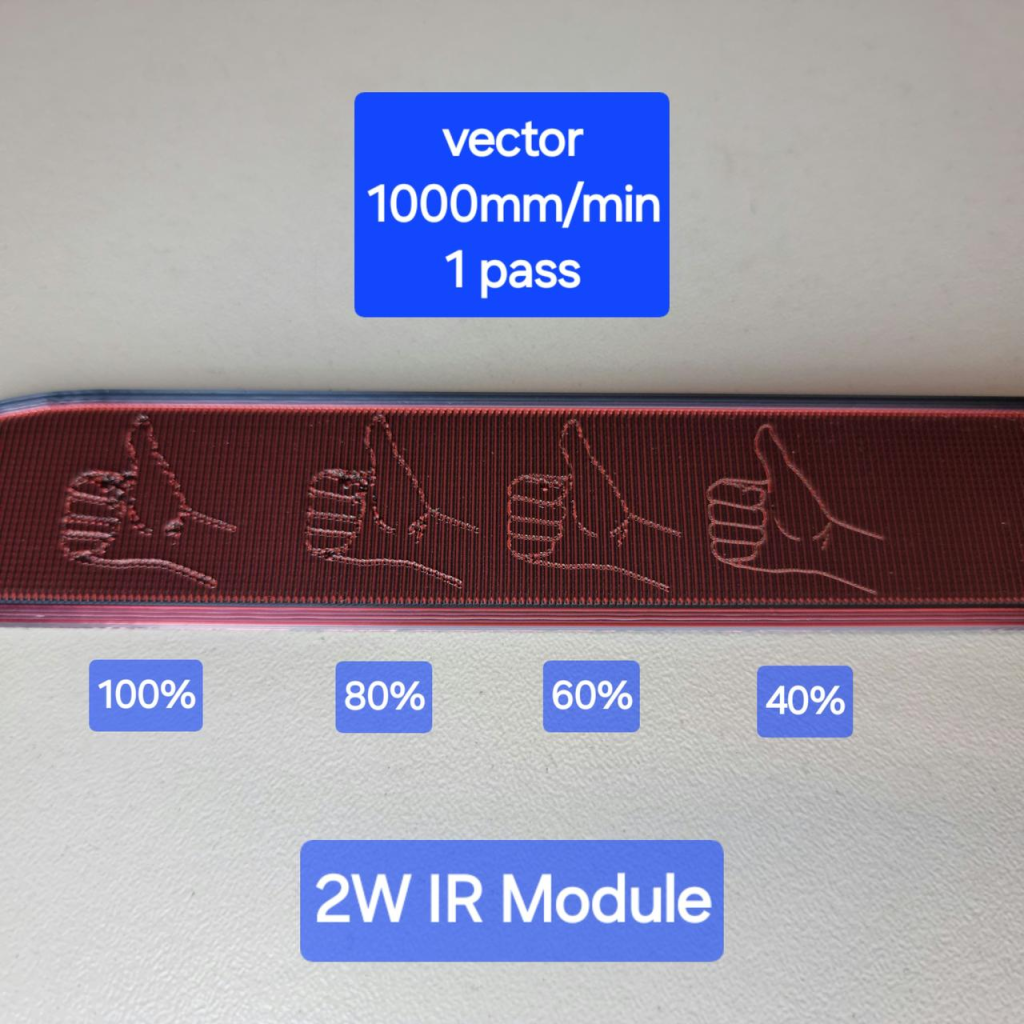

測試計劃：比較2W IR和40W（半二極體）的矢量雕刻強度。

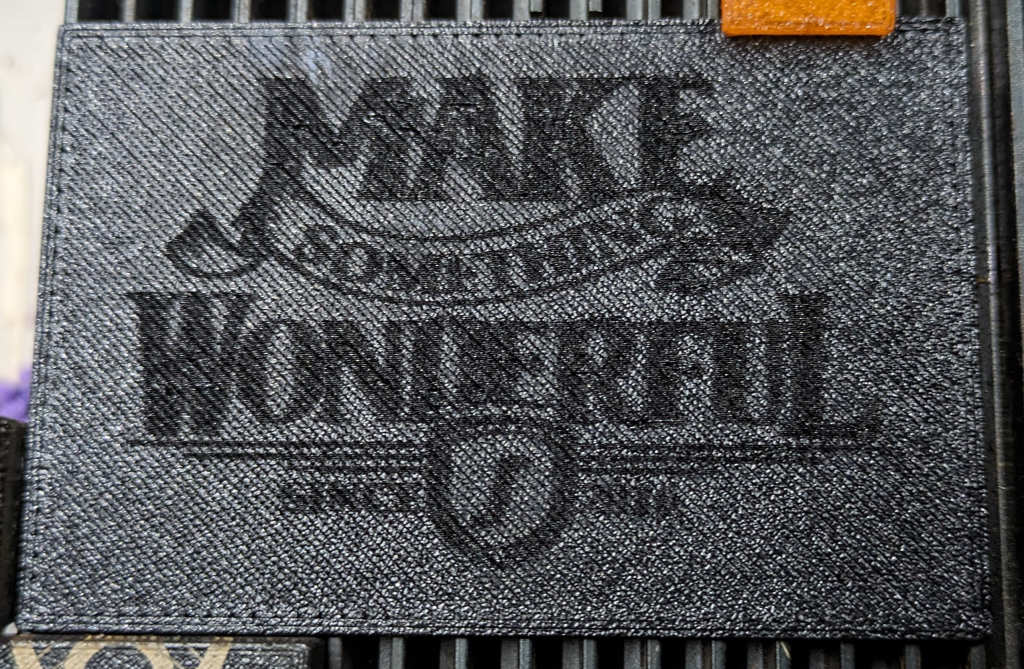

測試材料：黑紅PLA列印件


2W IR 工作速度：1000毫米/分鐘	40W 工作速度：7200毫米/分鐘

October：

測試計劃：使用相同設置雕刻，展示2W IR和10W藍光雷射的區別。

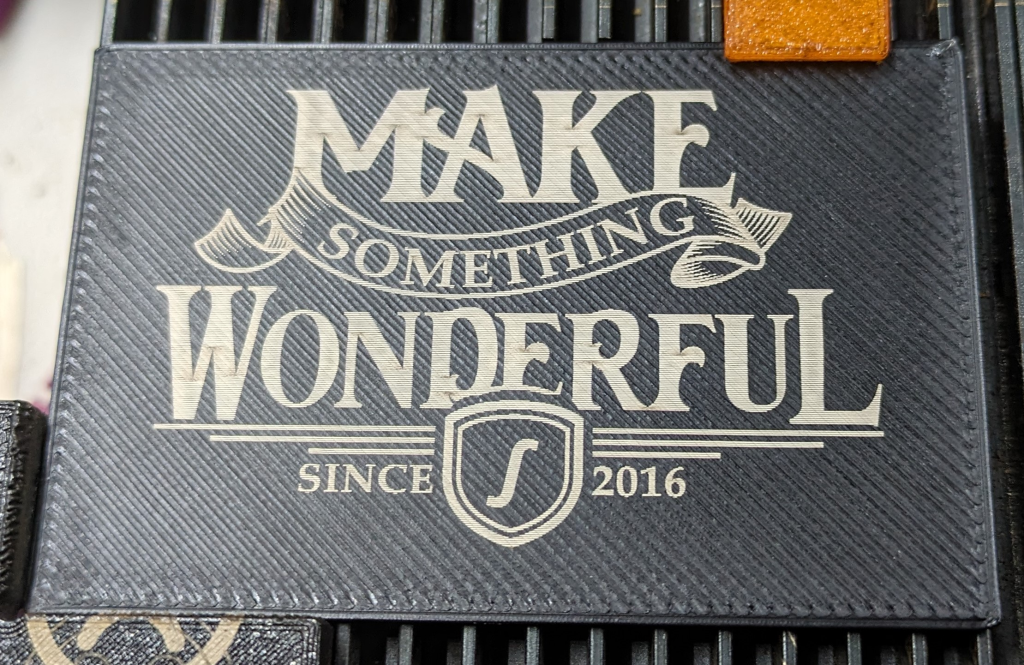

測試材料：50mm x 75mm的PLA卡片。


2W IR 間距：0.08毫米工作速度：6000毫米/分鐘功率：50%	40W 間距：0.08毫米工作速度：6000毫米/分鐘功率：50%

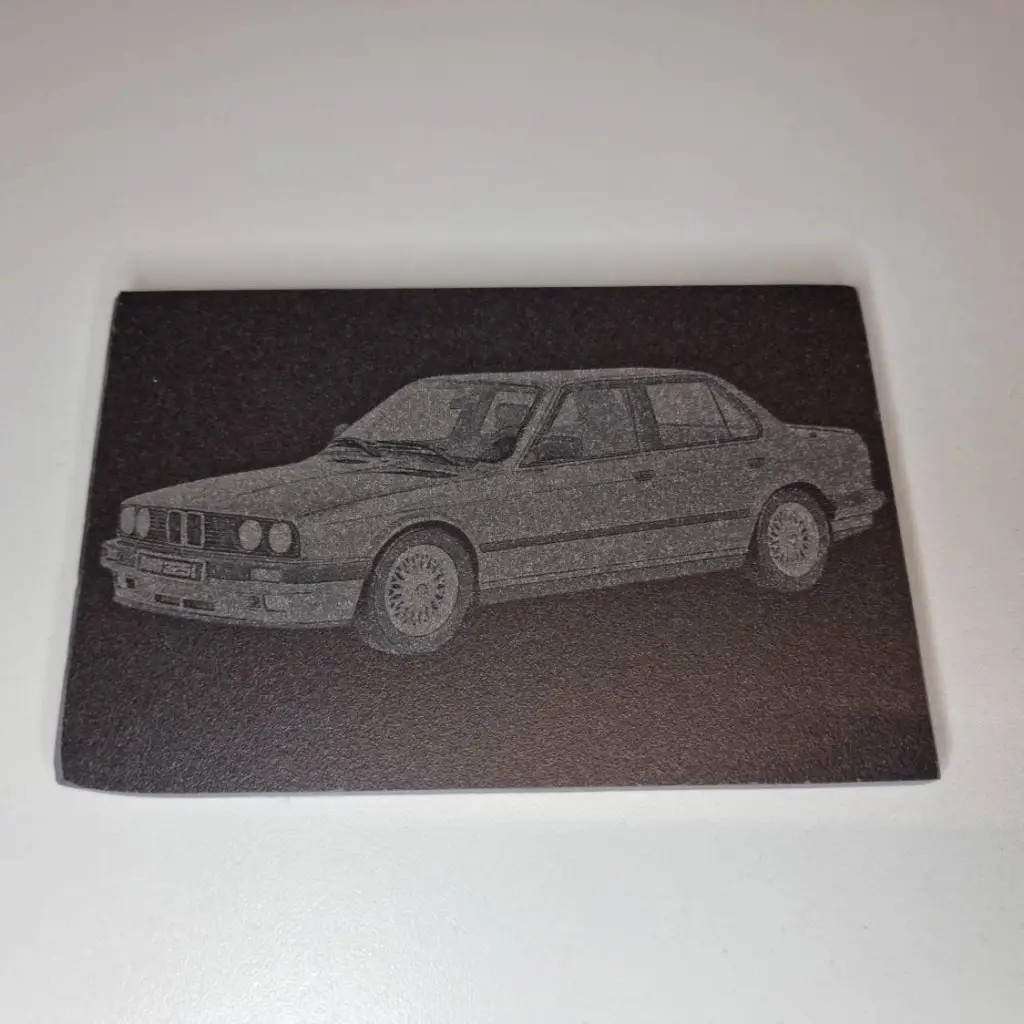

黑板巖雕刻

Steven：

測試計劃：使用相同的黑板巖進行雕刻，展示2W IR和40W的區別。
測試材料：黑板巖。


2W IR 間距：0.05毫米工作速度：2000毫米/分鐘功率：20% – 80%	40W 間距：0.05毫米工作速度：2000毫米/分鐘功率：20% – 80%

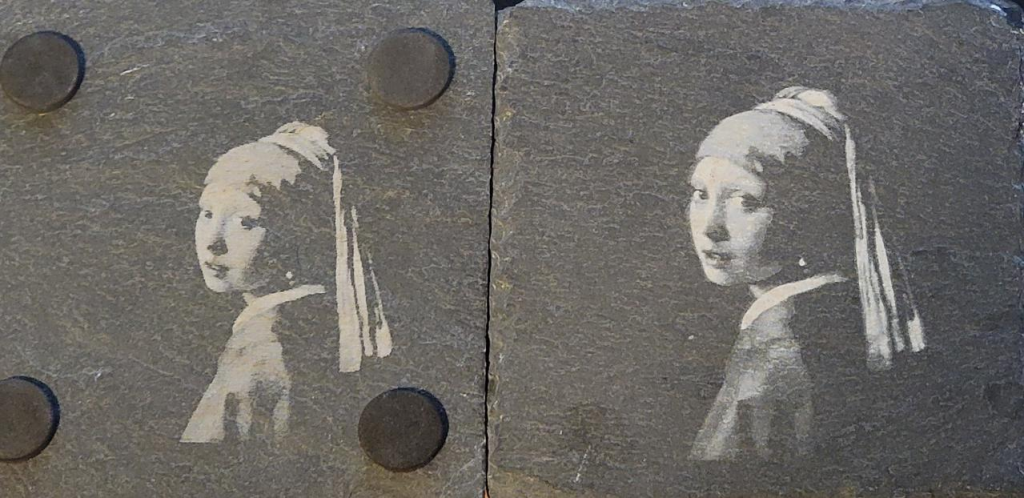

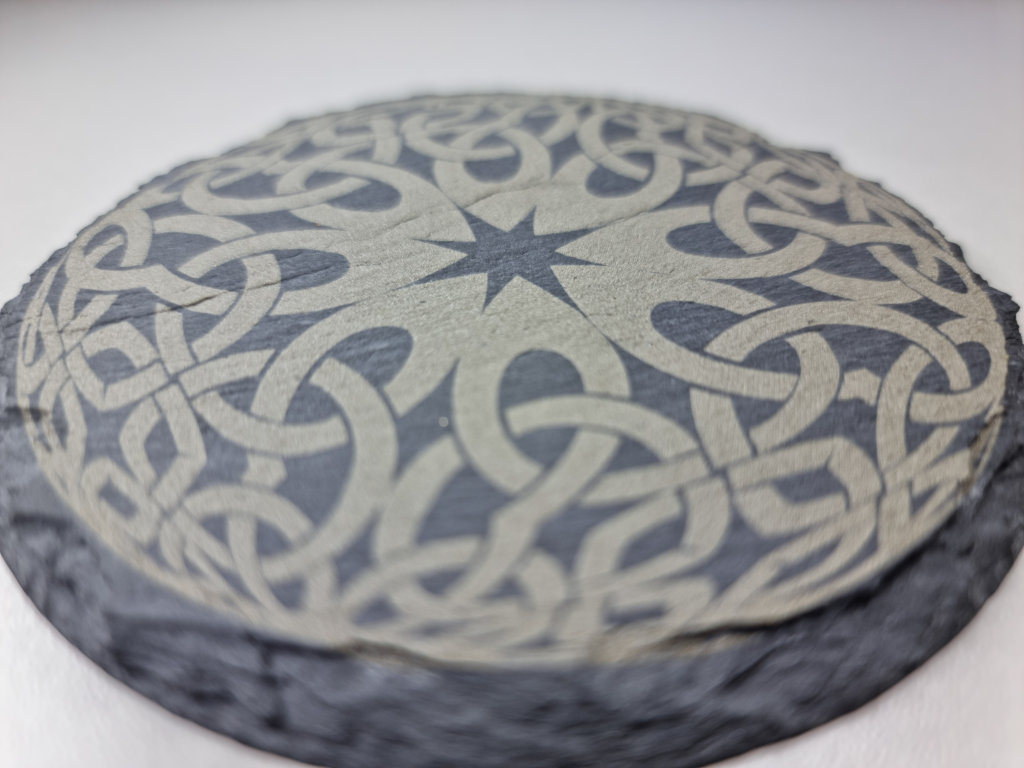

黑板巖上的灰階圖像。左圖為40W雷射雕刻，右圖為2W IR雕刻。2W IR雷射可以在板巖上獲得更廣泛的灰度範圍，而40W雷射在板巖上的效果則非常二元化，不是沒有效果就是均勻的白色，無論雷射功率如何。IR雷射的精細漸變使得在板巖上生成高質量圖像成為可能。

更多測試材料

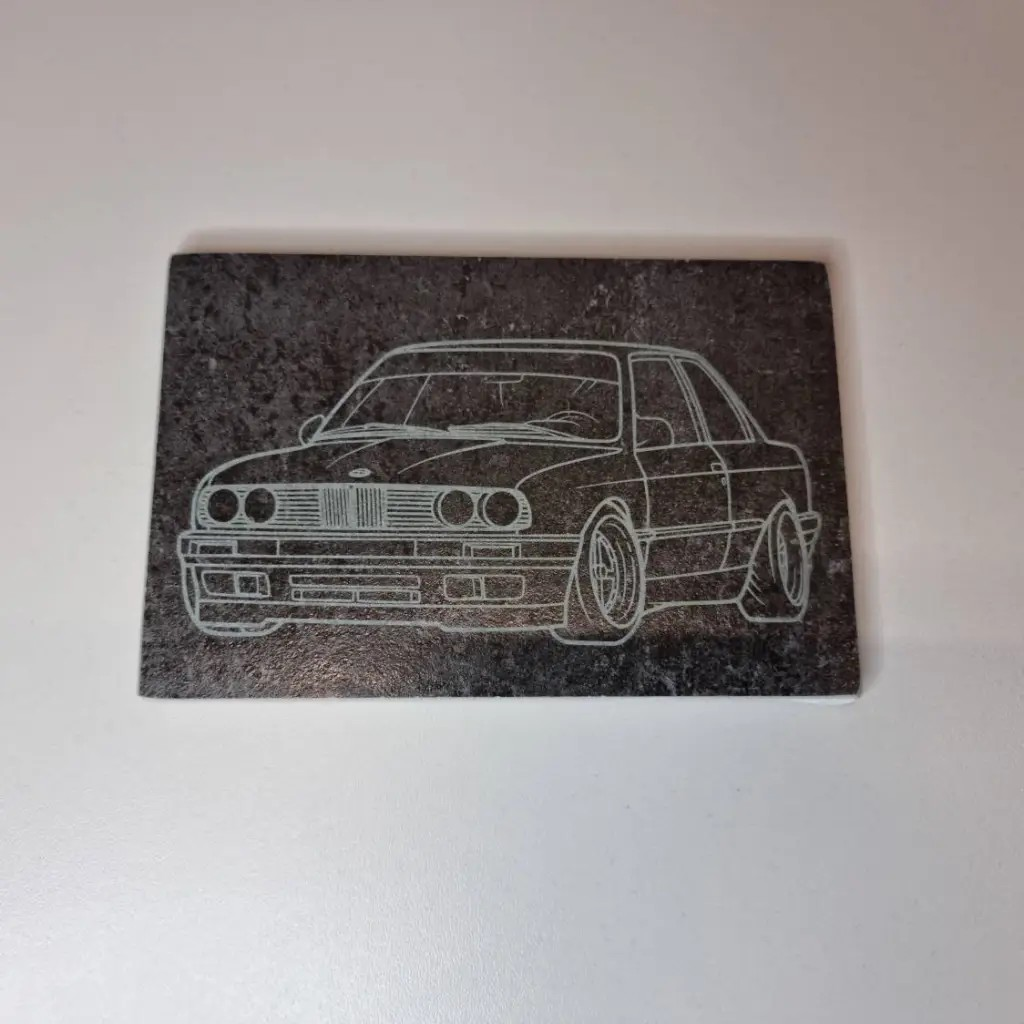

1064nm紅外雷射模組還測試了許多其他材料，例如黑色壓克力、石材、金屬、皮革等，對於這些材料也有很好的雕刻效果。以下是一些圖片展示。

安裝在Snapmaker 2.0機器上的1064nm紅外雷射模組

鋁

Steven：

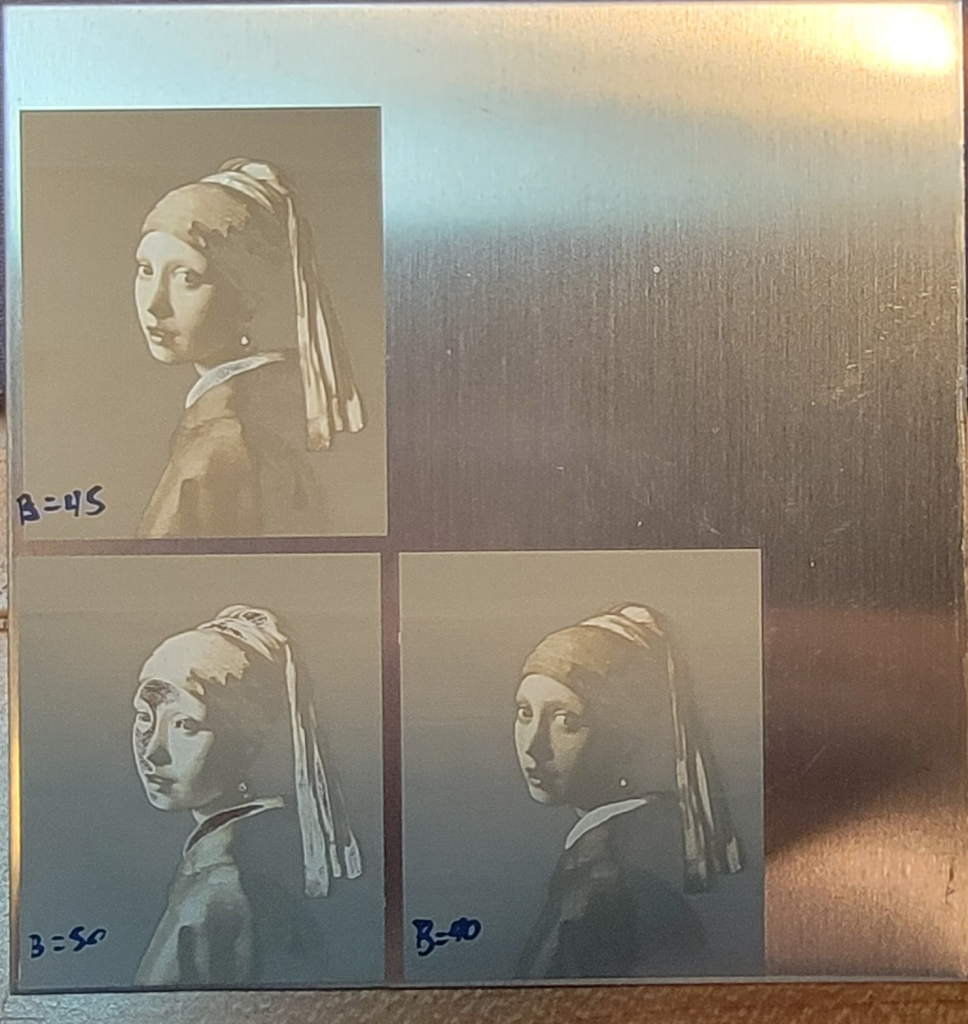

灰階（非抖動）線條圖像雕刻在陽極氧化鋁上（在不同的亮度值下）

只有使用2W紅外雷射才能在鋁上獲得灰階圖像，因為40W雷射對鋁幾乎沒有影響。與黑色板巖情況一樣，可以在鋁上獲得漂亮的灰度漸變，從而得到高質量的圖像。

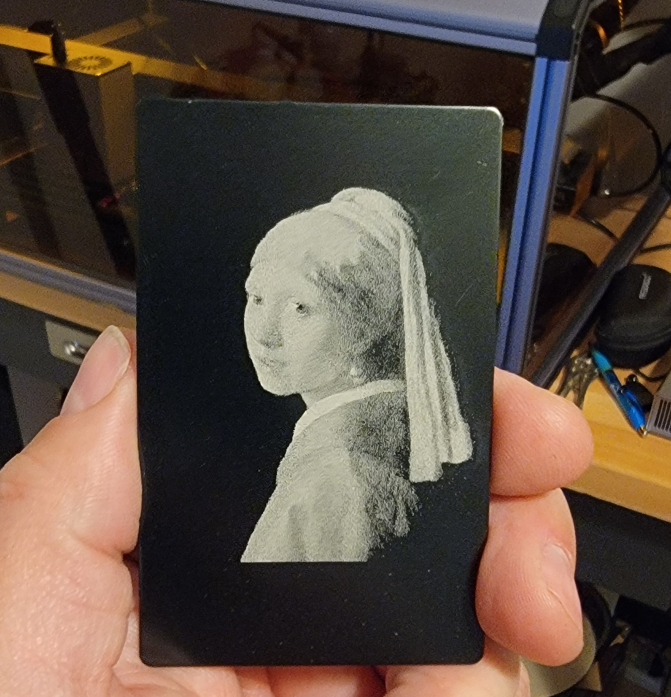

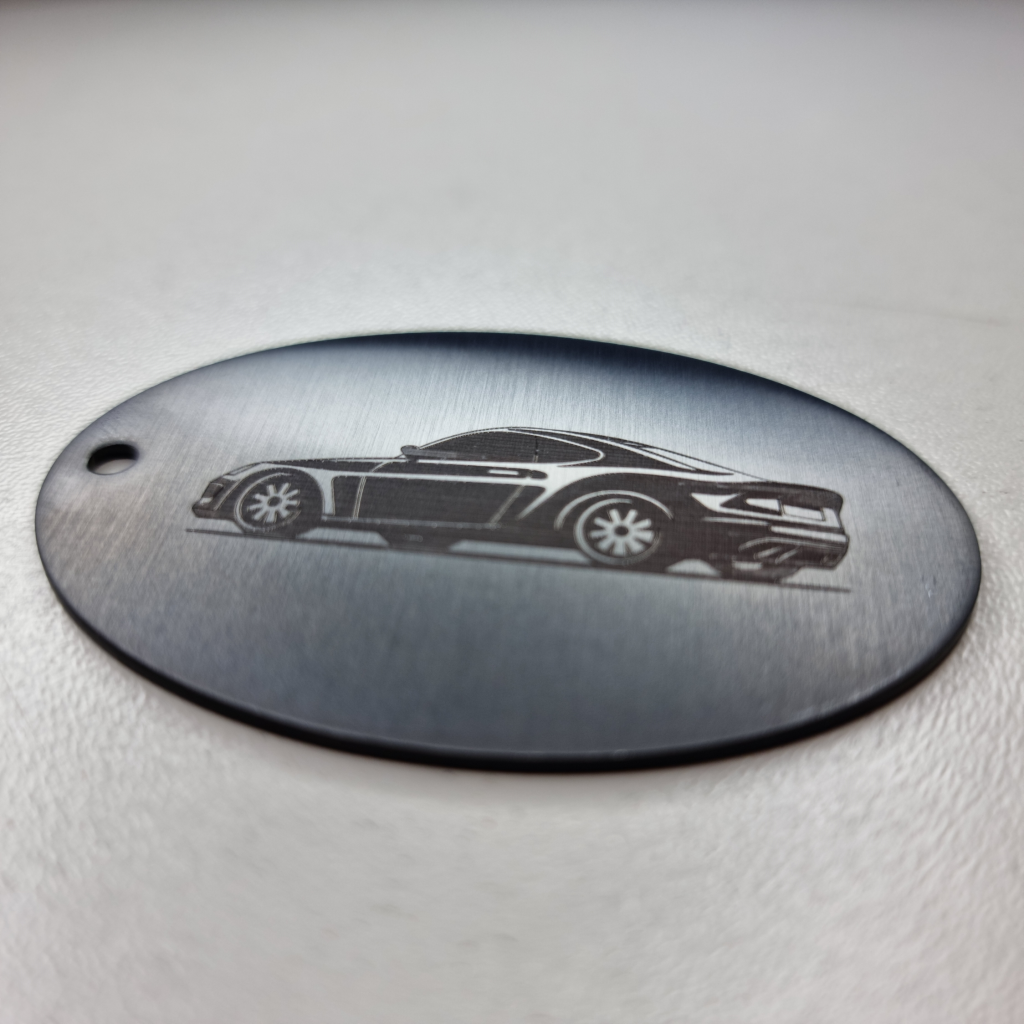

灰階（抖動）點圖像雕刻在陽極氧化鋁上

圖像是通過點填充雕刻在黑色陽極氧化鋁上生成的，使用的是反轉圖像（負片），圖像中最亮的區域對應於最高的雷射功率。

Linh：

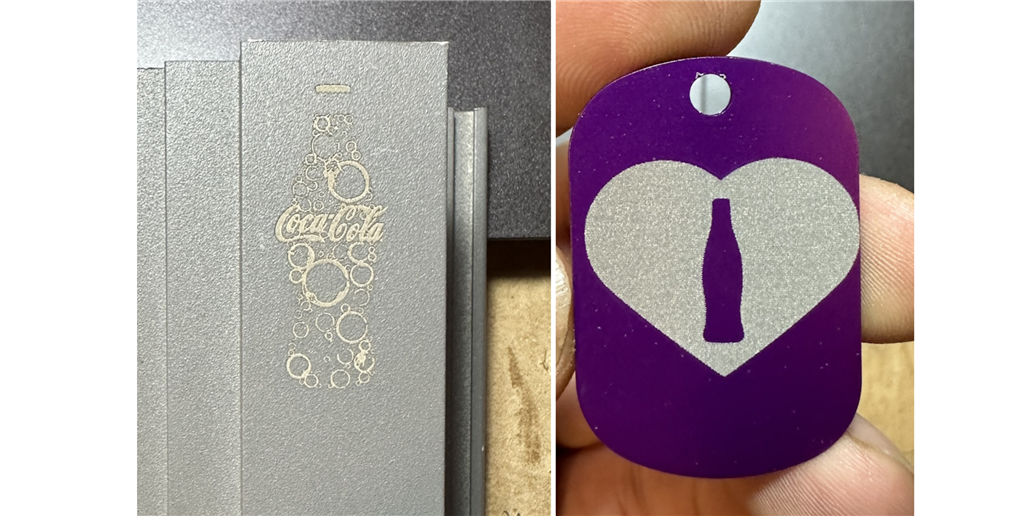

陽極氧化鋁，非常厚的塗層，可以一次雕刻完成	彩色鋁狗牌，看起來非常漂亮。

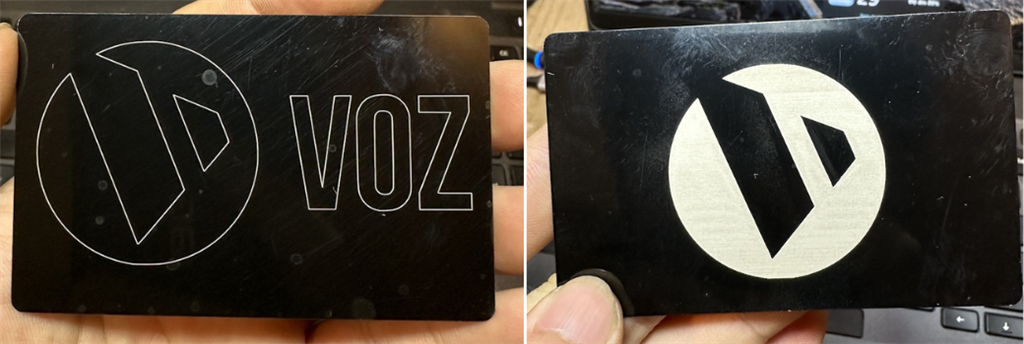

黑色鋁名片，雕刻非常精確。	黑色鋁名片填色，質感還不錯。

October：

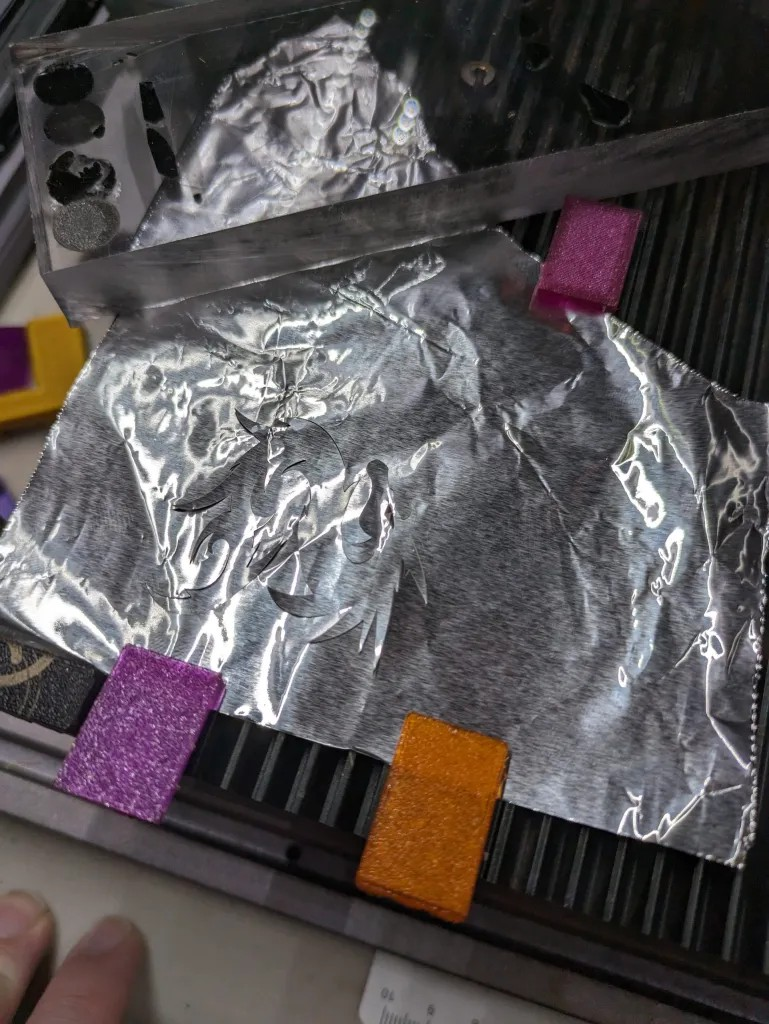

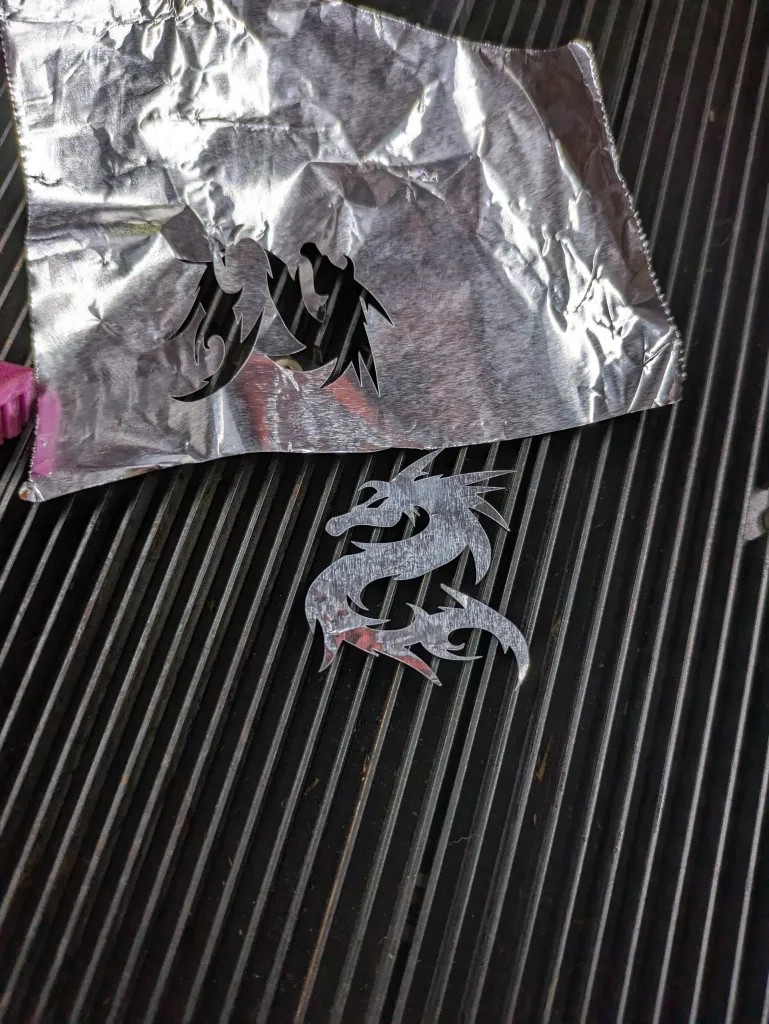

鋁箔。厚度：0.01mm – 0.02mm。

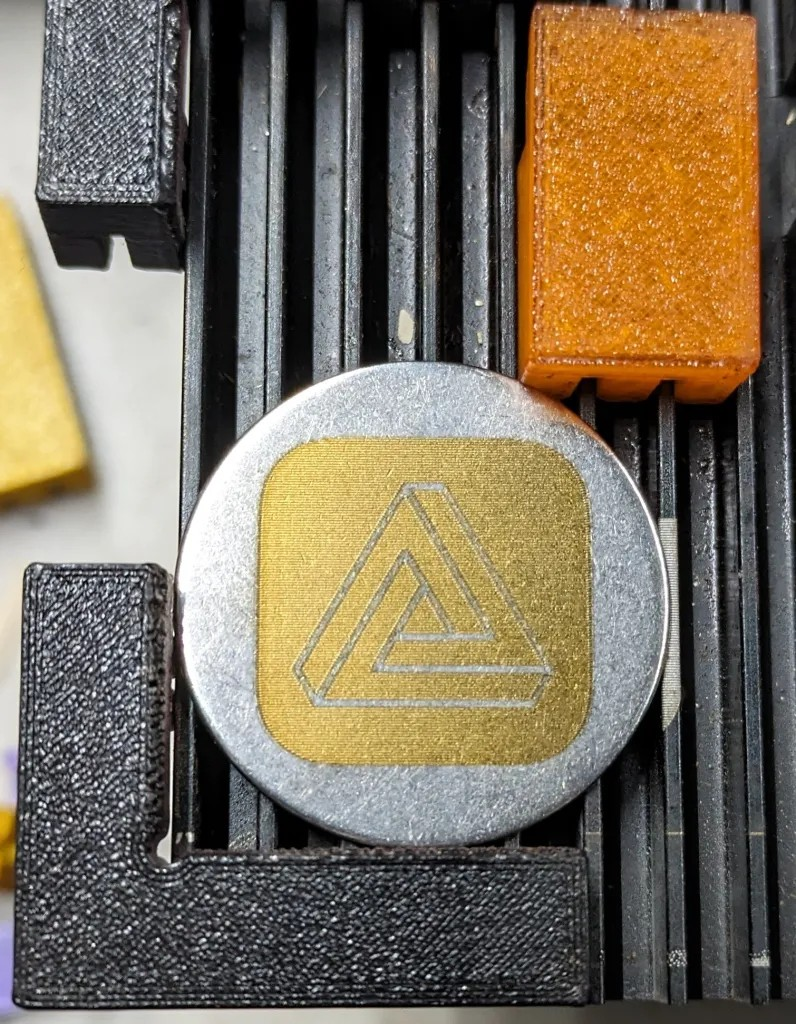

黃銅

Steven：

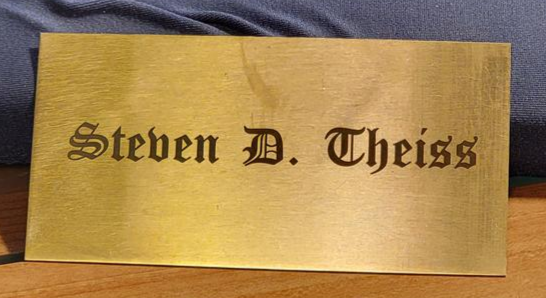

線條填充雕刻在黃銅上。

上述黃銅雕刻具有良好的對比度和非常銳利的邊緣。嘗試用40W雷射雕刻黃銅會導致顯著變形和不可接受的對比度。

另外，還能夠用2W紅外雷射在0.5mm厚的黃銅片上鑽一個1mm的孔，大約需要40分鐘，且周圍的黃銅沒有任何變形。40W雷射主要只是將熱量注入黃銅中，無法真正雕刻，但仍然明顯地使黃銅變形。

陶瓷

October：

Florian：

此外，使用1064nm紅外雷射模組可以雕刻的材料在日常生活中也能找到應用，例如：

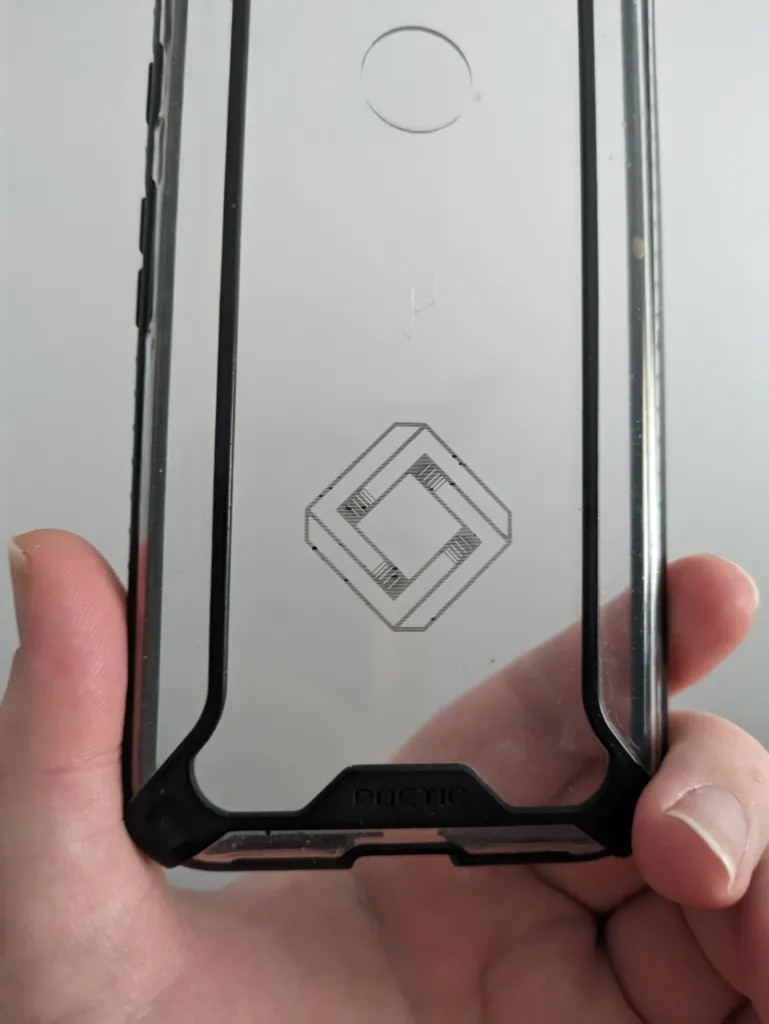

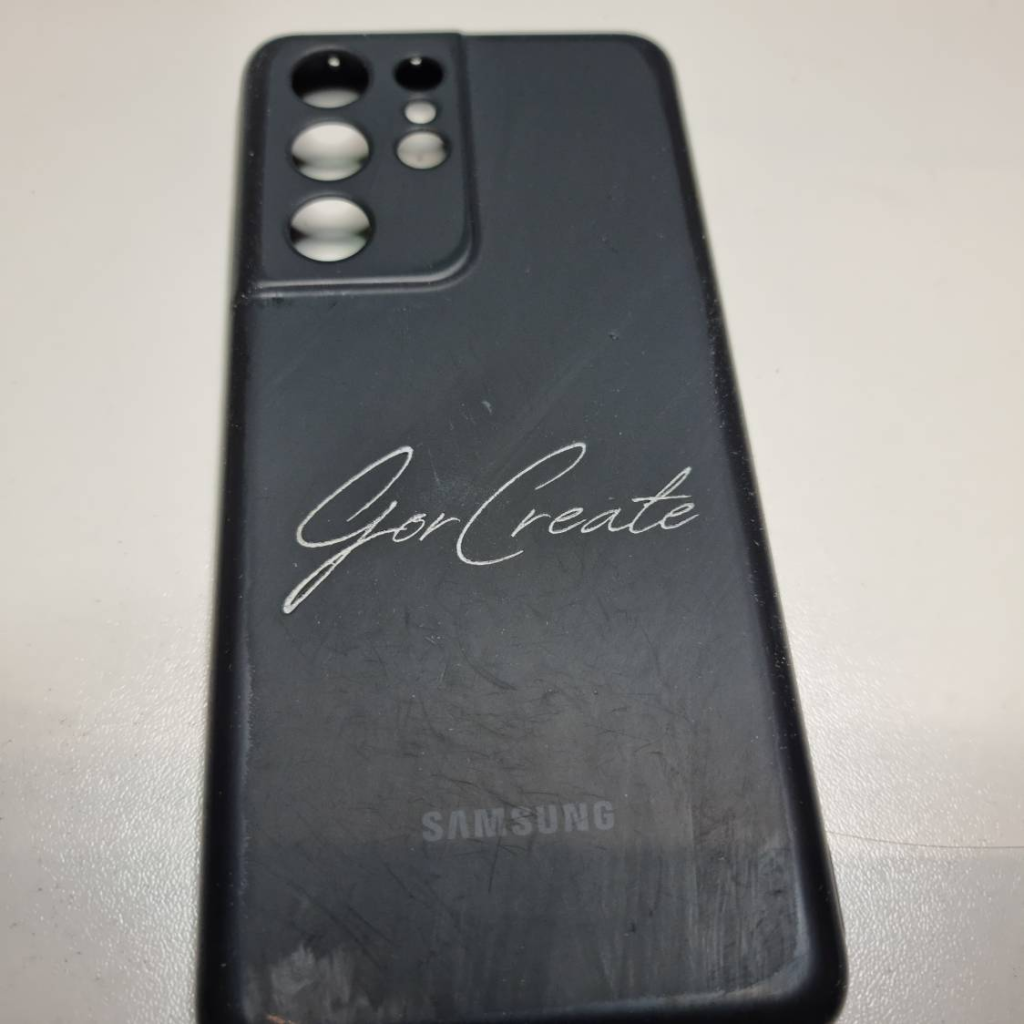

手機殼

October & Florian：


塑料間距：0.1 mm 工作速度：5000 mm/min 功率：100%	矽膠間距：0.8 mm 工作速度：6000 mm/min 功率：100%

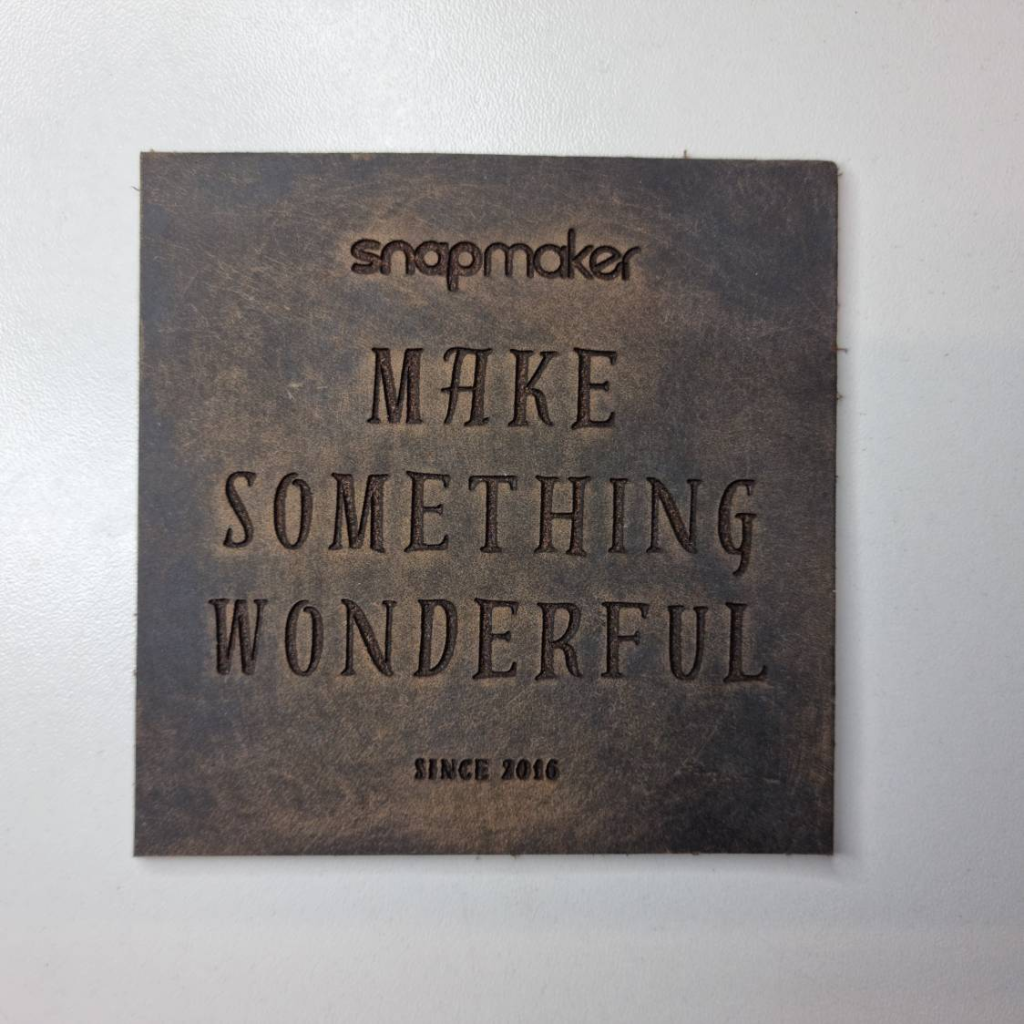

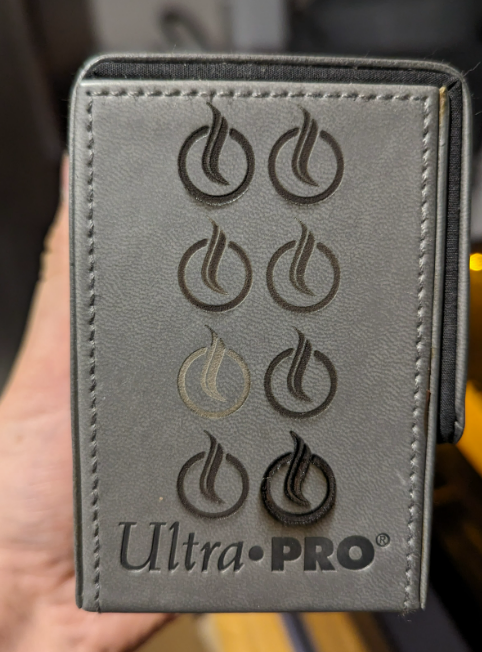

皮革

Florian & Dave：

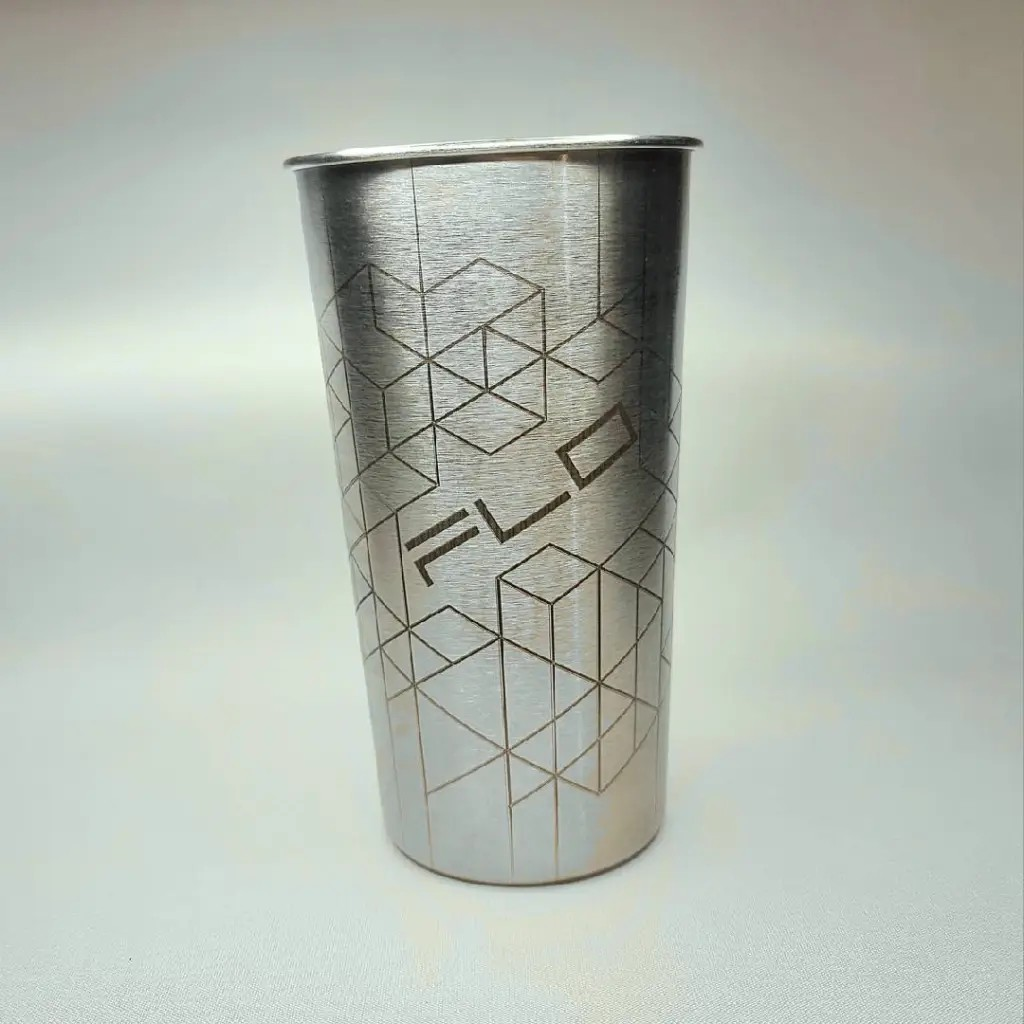

杯子(不鏽鋼&玻璃)

Florian & Dave：

Dave的小建議：

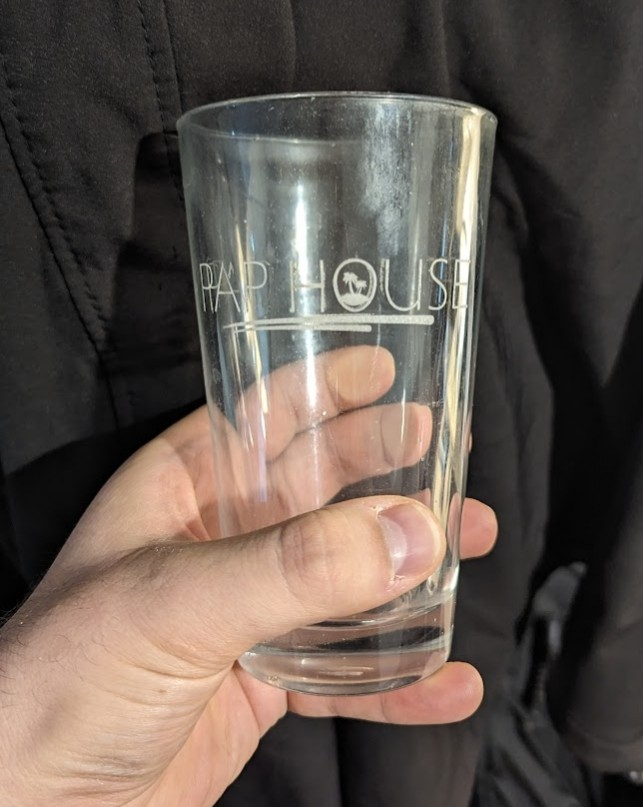

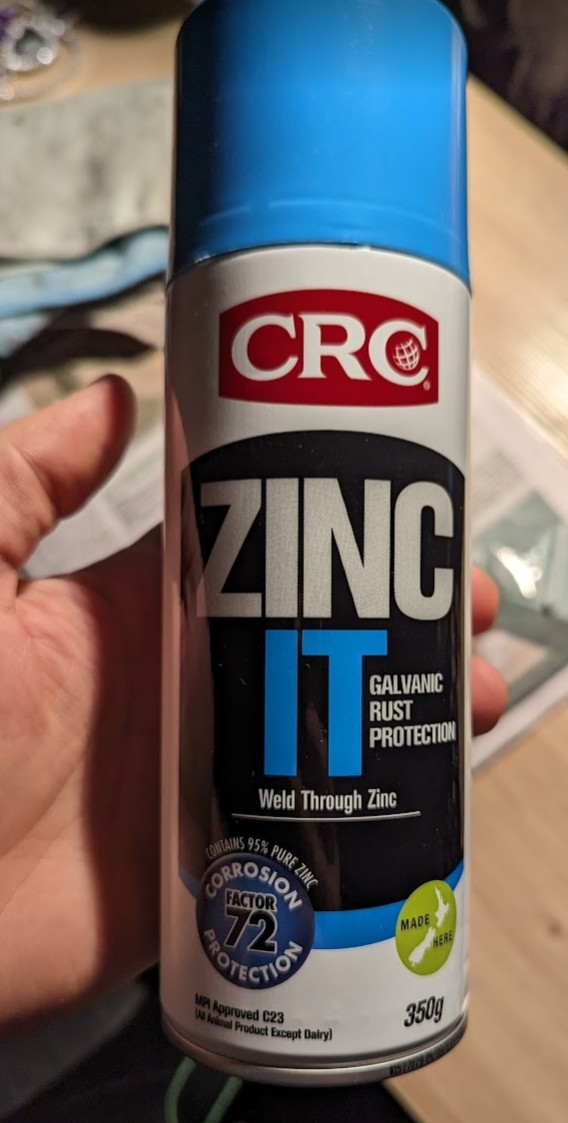

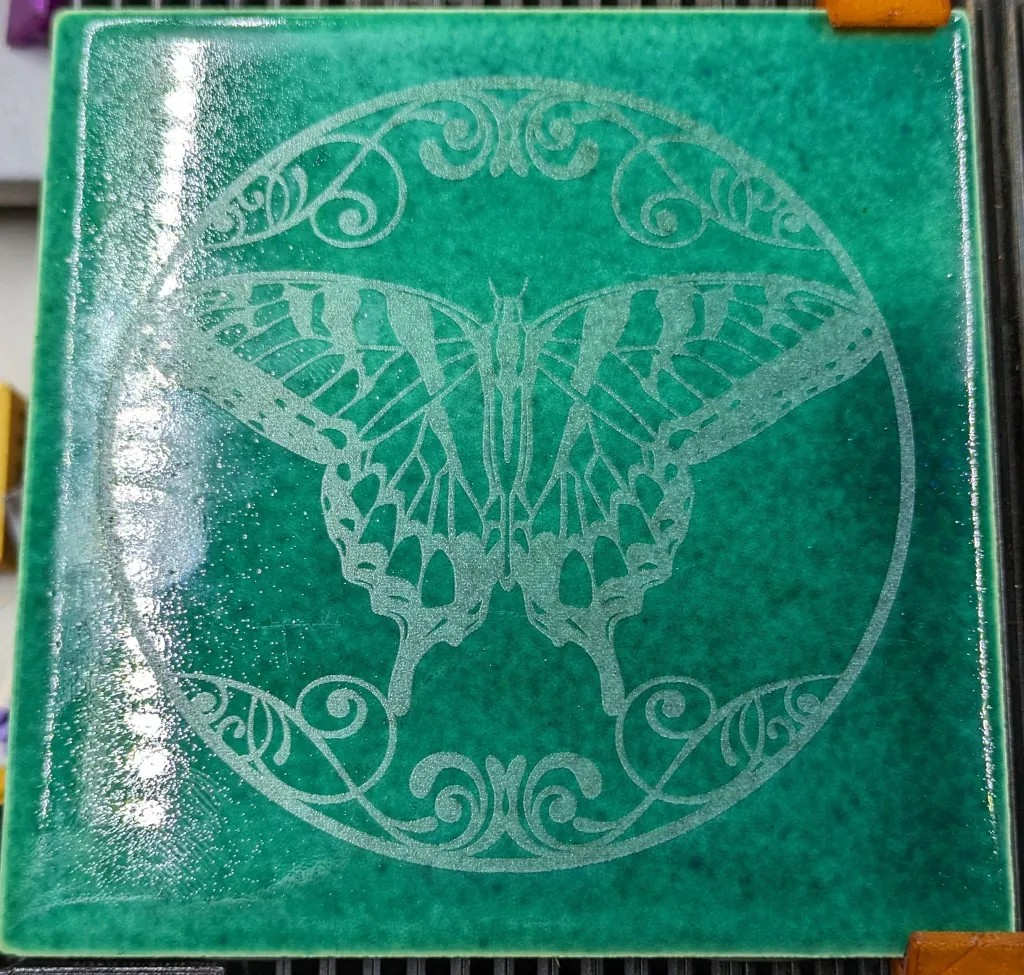

可以使用鋅在玻璃上雕刻，無論是40W還是2W紅外雷射都能用。非常容易清潔，且雕刻效果出色。清除起來就像刮彩票一樣簡單。

Snapmaker 1064nm 紅外雷射模組評價：雷射效果如何？

優點
從比較測試和材料雕刻結果可以看出，1064nm 紅外雷射模組具有以下幾個優點：

1. 增強細節
2W 紅外雷射模組在各種金屬和塑料材料上產生更高的細節，導致更清晰和更明顯的雕刻效果。與藍光雷射相比，2W 紅外雷射在5052鋁、PCB、PLA、白色和黑色丙烯酸、陽極氧化鋁和矽膠等材料上取得了更好的雕刻效果。
具體效果可參考下面youtuber 的測試 :

2. 降低熱影響
與藍光雷射不同，2W 紅外雷射對材料的熱影響最小。這一特性有助於減少材料變形和燃燒，保護項目的完整性。

黑色板巖不鏽鋼

景深測試

Snapmaker 的紅外雷射具有更寬的景深和更準直的光束。雖然這減少了對金屬的能量輸出，但在焦點方面提供了更多的餘地。我自己做了一個測試，將焦點高度改變1mm，結果沒有太大變化，所以Snapmaker的2W 紅外雷射至少有約5mm的景深。

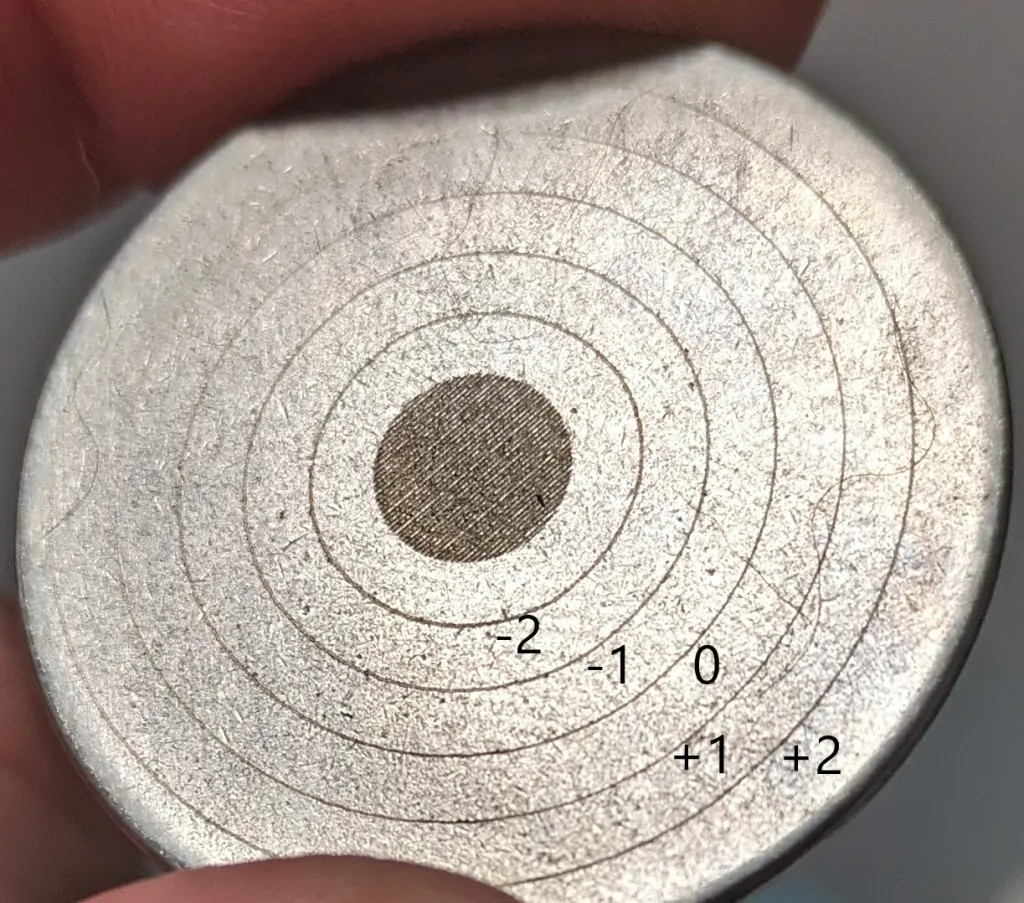

0 為焦點，-/+ 分別是焦點上下移動1mm。你可以看到光束在 -/+2 時稍微擴展，隨著景深變化。

總之，如果要在緊密景深和長景深之間做選擇，可能會選擇長景深，因為它在藝術少量客製化雕刻項目中提供了更多的靈活性。你總是可以通過減慢速度來獲得更多能量，但對於不規則形狀，你卻不能做太多調整。如果我用這個做商業項目，產量是關鍵，可能會做不同的選擇。

技術研發的一個關鍵經驗是總是購買最靈活的工具，因為你永遠不知道未來幾年會用這個工具做什麼。

Snapmaker 的內部測試證實，在3mm的焦深範圍內雕刻是沒有問題的，有效範圍為焦點的±1.5mm。這種延長的景深意味著雷射可以在較廣的範圍內保持精確的焦點，這對於：

• 改進雕刻精度：即使材料表面不完全平整，雷射仍能保持高精度，將由焦點偏移引起的模糊或不均勻效果降到最低。
• 減少頻繁調整：用戶不必頻繁調整雷射焦點，節省時間，提高操作效率。

實際應用

例如，Dave 進行的測試：當高度改變時，雕刻質量並未受影響。多功能刀的中心有一個穿孔工具，將工作區域提高了5mm，雕刻仍然清晰！在照片中，甚至親眼看，這給人一種工具平放在那個表面的錯覺！這給了我一個有趣的設計想法，我很興奮能用雷射實現。像迷彩、錯覺圖案和幾何圖案這樣的設計在這上面看起來都會很棒。

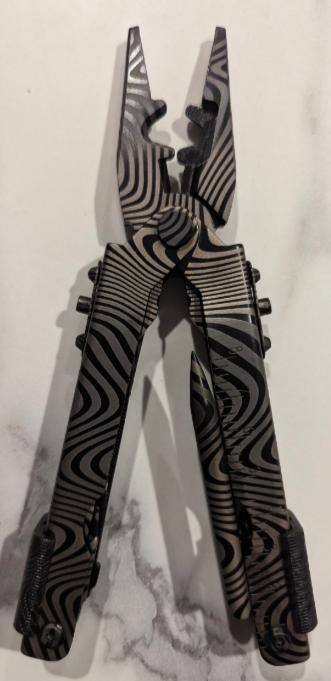

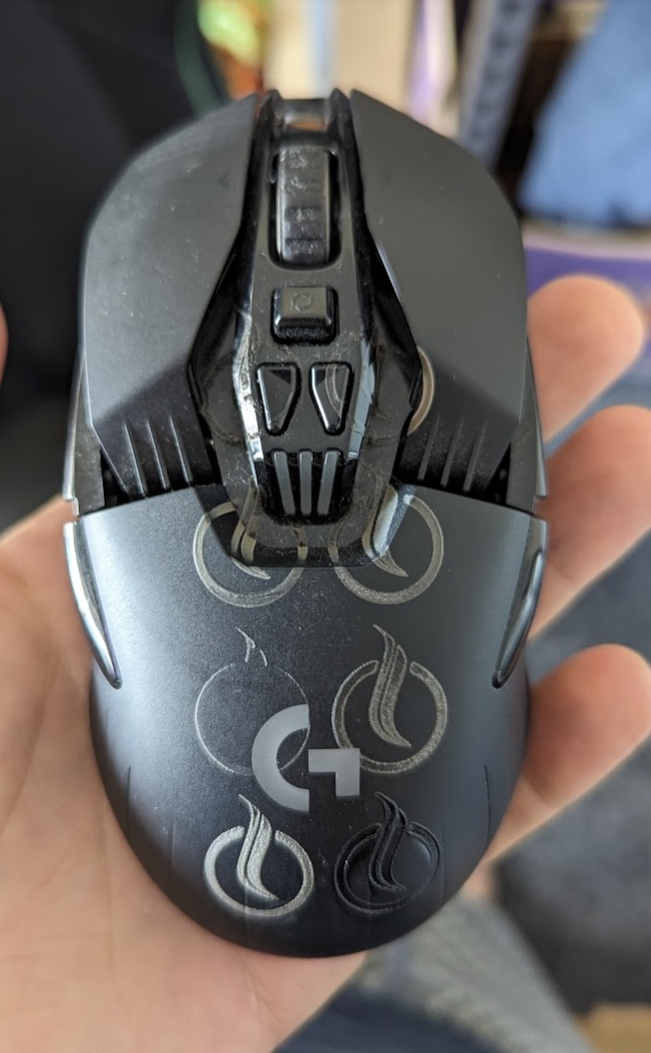

類似於這個工具鉗和鼠標的物品也可以輕鬆雕刻：

顏色雕刻能力

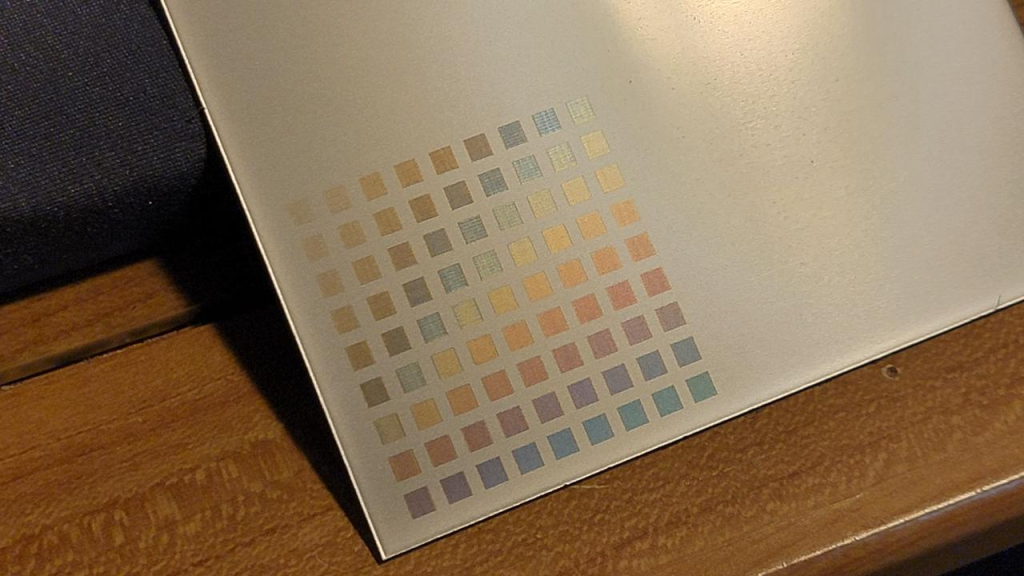

嘗試用2W 紅外雷射在不鏽鋼、鈦、鉭和鈮板上生成雷射顏色。上圖是獲得的最好結果。它在不鏽鋼304上。顏色非常依賴觀看角度，從正面看主要呈現棕色。通常40W 雷射在同樣的鋼材上能產生更好的顏色，部分原因是因為紅外雷射的光斑比40W 小。顏色實驗表明，光束重疊的程度對生成的顏色有很大影響，因為金屬氧化物光學干涉層的厚度很大程度上取決於任何給定區域看到的雷射能量總和。更緊密的光斑需要更密集的線間隔才能獲得顯著的光束重疊，30微米的紅外光斑需要約30微米或更小的線間隔。這接近雷射龍門可以移動的最小間隔，因此在嘗試不同顏色時沒有太多操作空間。此外，這些小間隔導致填充區域的時間比40W 雷射長得多。結論是，2W 紅外雷射模組在不鏽鋼上不適合進行全彩雷射標記。

材料兼容性的限制
雖然1064nm 紅外雷射模組在許多方面表現出色，但需要注意它在丙烯酸材料上的限制，無法產生可見標記：

• 透明
• 不透明黃色
• 透明黃色
• 透明藍色

測試者的總結及反饋
我們的測試者對1064nm紅外雷射模組的初步體驗和反饋非常積極。他們對模組的安裝、使用過程以及雕刻結果表示滿意，尤其是在金屬和塑膠上的雕刻效果上，2W紅外雷射展示了其優越的性能。特別感謝測試者分享了他們的經驗和反饋。

祝大家創作愉快！
