Ultimaker 3是一臺媲美工業等級的3D列印機，看似很難操作

但實際上Ultimaker的操作卻是大家都能輕易上手的啊??????！

今天就拿起手邊的Ultimaker 3，一邊搭配我們的操作教學文

相信您就能一邊著手開始列印出自己的第一份模型了！


主選單提供三個選項：【列印(Print)】、【材料/噴頭 (Material/PrintCore)】、【系統(System)】

●列印：【列印(Print)】功能表可讓您使用USB時進行選取列印。在列印時，功能表也可讓您調整列印和改變列印設定。
●材料/噴頭：您可以透過【材料/噴頭 (Material/PrintCore)】的功能表進行變更、載入、卸載材料及噴頭。
●系統：【系統(System)】功能表提供各種選項來控制網路、加熱板、噴頭和進行維護及相關測試。

---

二、使用Cura

Cura讓您可以使用雙噴頭來列印水溶支撐材料，或使用雙色列印，當然您也可以只用單噴頭來進行列印。
當您正在準備模型時，必須確認噴頭和材料設定跟Ultimaker 3的設定相吻合。
如果您正在使用的網路時，您可以允許Cura自動地將設定從Ultimaker 3傳輸?shù)紺ura。

①雙噴頭切片操作-水溶性支撐
    1. 將3D模型載入Cura中
    2. 選擇所需的列印文件，並根據您的喜好調整列印設定
    3. 選擇合適的噴頭/材料以列印支撐材料(PVA)。
        在【簡單(Simple)】模式中：您可以透過選取【使用PVA支撐進行列印(Print support using PVA(Extruder [1or2])】。
        若您使用【進階設定(Advanced)】模式，找到【雙噴頭(Dual Extrusion)】設定並選擇【PVA(Extruder [1or2])】為您的支撐材噴頭。
        ★注意：如果您想要使用另一種材料來做支撐，您必須改變Cura的噴頭和材料設定
     4. 等待Cura將模型切片完成後，您可以選擇【Layer(圖層)】模式來檢查預覽您的圖檔狀況並開始列印

②雙噴頭切片操作-雙色列印
    1. 將兩個模型檔案載入Cura
    2. 選擇其一模型然後按下左上方工具列的【個別模型設定(Per Model Settings)】按鈕
    3. 將功能表展開後，在【列印材料(Print model with)】的下拉式選單中選擇要用於此部件的噴頭/材料
    4. 針對另一個模型執行上述相同的步驟
    5.先選擇一個模型然後按住【Shift】並選擇另一個模型，執行此一步驟來同時選取兩個模型
    6.按下滑鼠右鍵並選取【合併模型(Merge models)】(快速鍵:Alt+Ctrl+G)
    7.選擇您所想要的列印模式，並根據您的需求調整參數設定
    8.等待Cura將模型切片完成後，您可以選擇【Layer(圖層)】模式來檢查預覽您的圖檔狀況並開始列印

③單噴頭切片操作
    1. 將模型載入Cura
    2. 選擇其一模型然後按下左上方工具列的【個別模型設定(Per Model Settings)】按鈕
    3. 將功能表展開後，在【列印材料(Print model with)】的下拉式選單中選擇要用於此部件的噴頭/材料
    4.選擇您所想要的列印模式，並根據您的需求調整參數設定
    5.等待Cura將模型切片完成後，您可以選擇【Layer(圖層)】模式來檢查預覽您的圖檔狀況並開始列印
       ******想要了解更多Cura的使用說明，請查看網站上的Cura manual*******



---

三、開始列印

①網路列印
Ultimaker 3提供了透過網路列印的功能，不論是經由WiFi或是乙太網路都可以。

● 透過WiFi進行列印
   1. 如尚未安裝WiFi，請至【系統(System)】→【網路(Network)】→【執行WiFi設定(Run Wifi Setup)】，然後按照螢?zāi)簧系牟襟E進行安裝。
   2. 在網路功能表中啟用WiFi
   3. 在Cura中，選取【設定(Settings)】→【列印機(Printers)】→【管理列印機(Manage Printers)】
   4. 按下【透過網路連線(Connect via network)】的按鈕
   5. 從螢?zāi)坏牧杏∵x單中選取Ultimaker，並按下【連線(Connect)】
      ★注意：選取畫面中的【新增(Add)】，透過IP位置手動選取Ultimaker 3
      ★注意：Cura會詢問您是否要將設定從您的Ultimaker 3傳輸?shù)紺ura。選取【Yes】以自動進行傳輸。
   6. 在Cura中切割您的3D模型
   7. 按下【透過網路列印(Print over network)】以開始列印


● 透過乙太網路進行列印

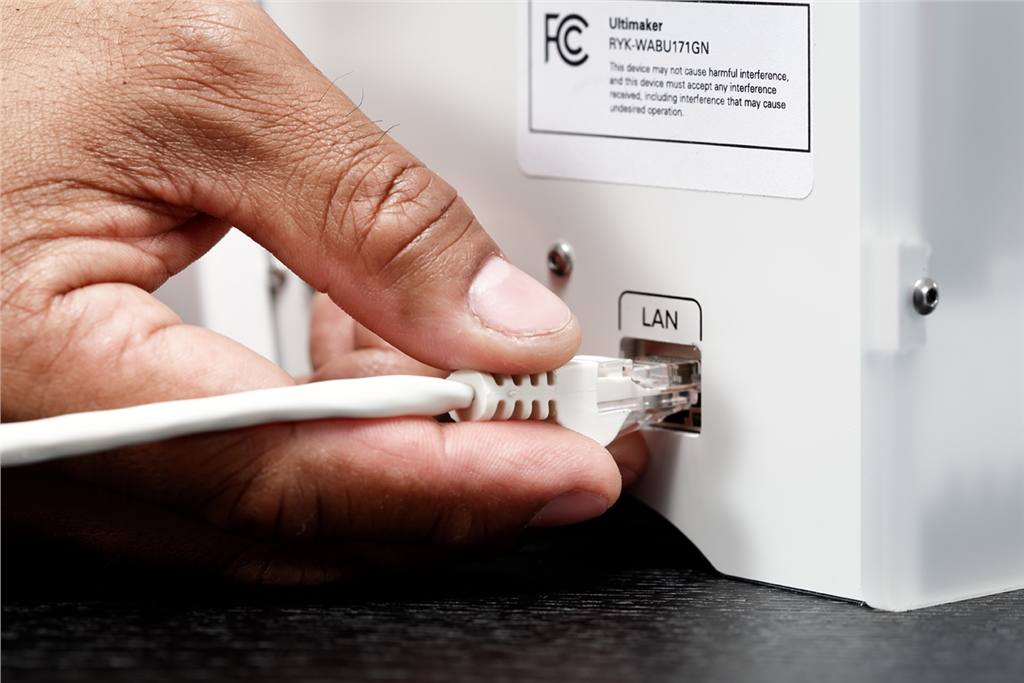

   1. 將LAN纜線連接到Ultimaker 3背面的插座
   2. 在網路選單中啟動乙太網路
   3. 在Cura中，選取【設定(Settings)】→【列印機(Printers)】→【管理列印機(Manage Printers)】
   4. 按下【透過網路連線(Connect via network)】的按鈕
   5. 從螢?zāi)坏牧杏∵x單中選取Ultimaker，並按下【連線(Connect)】
      ★注意：Cura會詢問您是否要將設定從您的Ultimaker 3傳輸?shù)紺ura。選取【Yes】以自動進行傳輸。
   6. 在Cura中切割您的3D模型
   7. 按下【透過網路列印(Print over network)】以開始列印




②USB列印
   1. 將USB插入電腦中
   2. 在Cura中切片您的3D模型，確保Cura中的噴頭和材料設定，與Ultimaker 3的設定相符合，或者更改列印機上的配置以跟Cura相符合。
   3. 透過【儲存至移動裝置(Save to removable drive)】的按鈕，將列印檔案(.gcode)儲存至USB隨身碟裡
   4. 退出Cura中的USB，並將其從電腦中移除

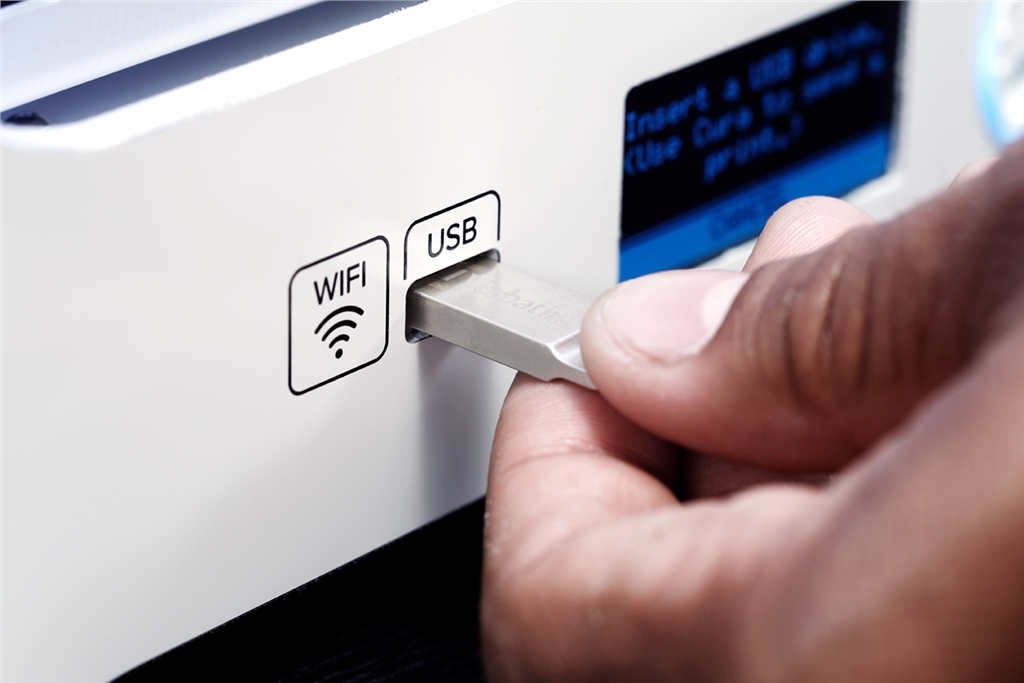

   5. 將USB插入Ultimaker 3(位於正面，螢?zāi)慌?
   6. 到【列印(Print)】，並選取您要列印的檔案



●監控列印
若您是透過網路，或是透過Cura連接至Ultimaker 3進行列印，您可以遠端監控列印狀況。
這讓您可以查看列印的進度和發覺故障，並從遠端監控列印機。

你可以即時查看：1. 與Ultimaker 3的即時攝影機連線
                             2. 列印資訊(溫度、作業名稱、列印時間…...等等)
                             3. 可從遠端按鈕暫停或是中止列印


---

四、材料

①使用兩個材料列印
如同上一篇教學文中的【安裝 Print Core】說到，Ultimaker 3有兩個用於建造材料的AA print core﹐以及一個用於支撐材料的BB print core。
AA print core 可用於列印PLA、ABS、CPE和尼龍等材料。BB print core 可用於列印PVA。

若您想要使用兩種材料進行列印，以下為Ultimaker官方支援的材料組合：
● PLA - PVA
● 尼龍- PVA
● PLA - PLA
● ABS - ABS
●  CPE - CPE
雖然Ultimaker 3擁有開放性的材料系統，我們?nèi)越ㄗh在列印機上使用Ultimaker材料。
Ultimaker 3有一個NFC讀取器，讀取器會讀取Ultimaker的材料線軸，並透過網路連接時將此訊息傳輸?shù)紺ura。
透過這樣的方式，Cura會自動地為每個 print core 選擇正確的材料。
在Cura中，您還會發現專門為Ultimaker材料開發的配置檔案，因此而保證了最佳的列印效果。


②變更材料
透過使用主選單中的步驟，您可以在Ultimaker 3 上輕鬆地更改材料。
除了可更改材料之外，您還可以選擇僅加載和使卸載材料。

★注意：在插入材料之前，請確保已安裝相容的列印噴頭

   1. 選擇主選單至【材料/噴頭(Material/Print Core】→【材料1或2(Material 1 or 2)】→【變更(Change)】
   2. 等待 print core 加熱並退出材料
   3. 從進料器和線軸架上取下材料
   4. 將新材料放在線軸架上，等待Ultimaker 3偵測到它
      ★注意：使用非Ultimaker材料時，您可以手動選擇材料]
   5. 將材料插入進料器，並推入直到進料器抓住材料為止
   6. 按下Ultimaker 3前方的按鈕，確認您已將材料置入進料器
   7. 材料進入後，請等待直到它從列印噴頭擠出，然後按下按鈕


③材料設定
下表概述了每種材料的建議設定。當選擇其中之一的材料設定檔案時，這些設定會在Cura中自動校正設定


材料	噴頭溫度	加熱板溫度	風扇速度	黏合類型
PLA	195 - 205	60	100	側裙
ABS	225-240	80	50	側裙
CPE	235-250	70	70	側裙
尼龍	250-255	60	40	棧板
PVA	215-225	60	50	側裙或棧板

***當使用 PLA 或尼龍搭配 PVA 一起列印時，建議使用PVA來印製與平臺黏著的部分(brim/raft)。

④加熱板黏合
儘管加熱板的熱度已經有助於材料與玻璃板的良好附著，但在某些情況下仍需要黏著劑。

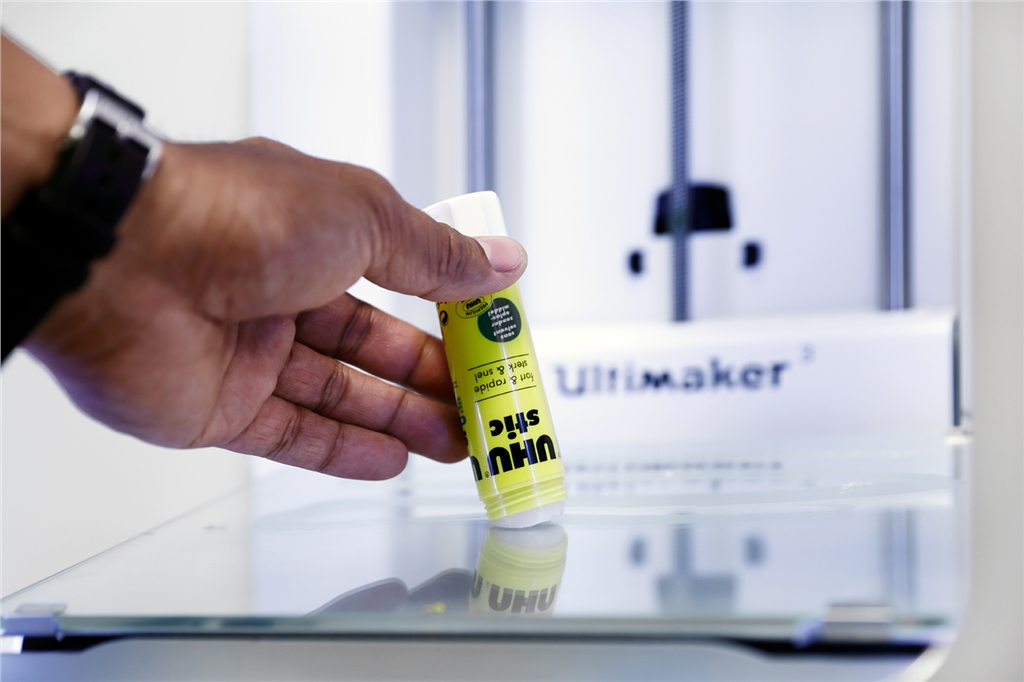

在Ultimaker 3的配件盒中，附上了一條口紅膠，可以在玻璃板上塗上均勻的一層薄層，讓第一層的打印可以黏著的更好。

以下您可以大致上的了解每種材料使用膠水的概述。


● PLA
Ultimaker PLA通常能夠牢牢的黏附到玻璃板上。確保玻璃板完全乾淨並且沒有任何油脂和指紋。為了得到最佳的效果，您可以在玻璃板上塗一層薄薄的膠水。當列印完成，加熱板還有熱度時，請不要取出成品。這可能會導致成品底座變形。

● ABS
當使用Ulimaker ABS列印時，必須在玻璃板上塗一層薄薄的膠水。不使用膠水會導致取下物件時玻璃板外表碎裂的風險，並可能影響保固提早失效。
請注意，如果ABS印製完成的物件在仍處在約40°C溫度時，可以較容易地從加熱板上取出。

● CPE
雖然Ultimaker CPE能牢牢地黏附到玻璃板上，但是還是有翹曲的風險。
為了使Ultimaker CPE在列印時減少翹曲的可能，請使用Ultimaker 3 提供的膠水，在玻璃板上塗一層薄薄的膠水。

● 尼龍
Ultimaker尼龍能牢牢地黏附到玻璃板上。在大多數情況下，不需要額外的黏著劑就能成功的列印。如果想要達到更好的黏著性，可以在玻璃板上塗一層薄薄的膠。

● PVA
Ultimaker PVA 可以牢牢地黏附在加熱板上，因此我們建議在玻璃板上塗一層薄薄的膠水。

⑤移除支撐材料(PVA)
使用 PVA 為支撐材料的列印需要一些後續處理，來去除 PVA 支撐材料。
這可以透過將 PVA 溶解於水中來進行。了解更多如何溶解PVA的詳細說明請點選此頁面。


⑥材料的儲存和處理
當您使用多個材料線軸或不使用材料列印時，如何正確地存放材料是非常重要的。當不正確地存放材料時，可能會影響材料的品質和處理效果。

為了讓您的材料保持在最佳狀態，存放在以下環境很重要：
  ● 乾燥和涼爽
  ● 避免陽光直接曝曬
  ●  在密封袋中

PLA，CPE和尼龍的最佳儲存溫度為-20至+30°C。
至於ABS和PVA，建議的溫度為15和25°C之間。
此外，對於PVA，建議的相對濕度為低於50％。
如果將PVA放置於更高的濕度，則材料的品質可能受到影響。

可以將材料儲存在密封的袋中，包括提供的乾燥劑（矽膠）。
對於PVA，建議在列印後直接將線軸與乾燥劑存放在密封的袋子中，以盡量減少水分吸取量。


---

五、Print Cores

①變更 print cores
透過選擇功能中的選項，我們可以輕鬆地更改Ultimaker 3上的 print core。除了更改 print core 之外，您也可以選擇僅加載或是卸載 print core。

   1. 前往主選單【材料/噴頭(Material/PrintCore)】→【噴頭1或2(PrintCore 1 or 2)】→【變更(Change)】
   2. 等待 print core 加熱，脫離材料並再次冷卻
   3. 打開 print core 的風扇支架
   4. 請小心的取出 print core ，按壓控制桿，將 print core 滑出列印頭
   5. 將新的 print core 插入列印頭中
   6. 關閉打印頭的風扇支架
   7. 等待Ultimaker 3將材料裝入 print core 並再次冷卻
      ★ 警告：請勿用手觸摸噴頭背面的芯片
      ★注意：在卸載或是安裝 print core 時，請確保將其完全垂直平放，以便將其平穩的滑入/滑出列印頭中

②校正 print cores
當安裝 print core 的新組合時，必須進行一些校正以對齊兩個噴嘴。
Ultimaker 3將自動偵測新組合，並給予進行校正的消息。此校正只能進行一次，此後，資訊就會儲存在列印機上。
已安裝在 Ultimaker 3 上的AA print core，已與其他兩個 print core 進行過校正，不需要校正了。

若要進行校正，您需要使用XY校正表，您可以在配件盒中找到或從這裡下載。
如果需要列印，請確保以100％的比例將列印在A4紙上。

★注意：在開始校正之前，請確保安裝了兩個 print core 和材料進去。

   開始校正：
   1. 開啟【系統(System)】->【維護(Maintenance)】->【校正(Calibration)】->【校正XY偏移(Calibrate XY offset)】

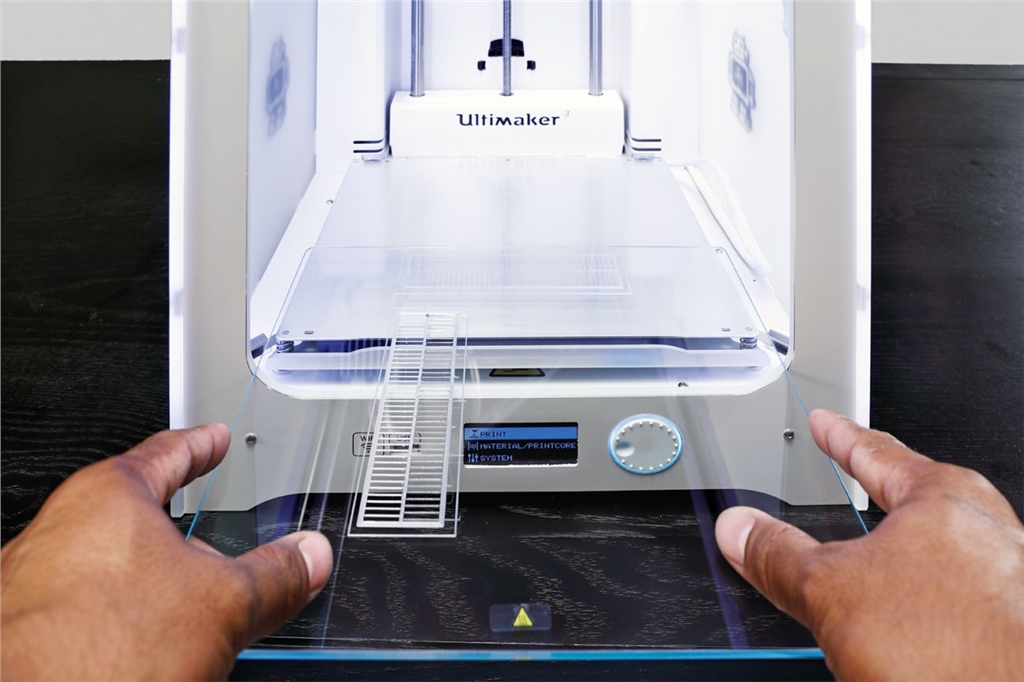

   2. Ultimaker 3 現在將在加熱板上列印網格結構，請等待它完成

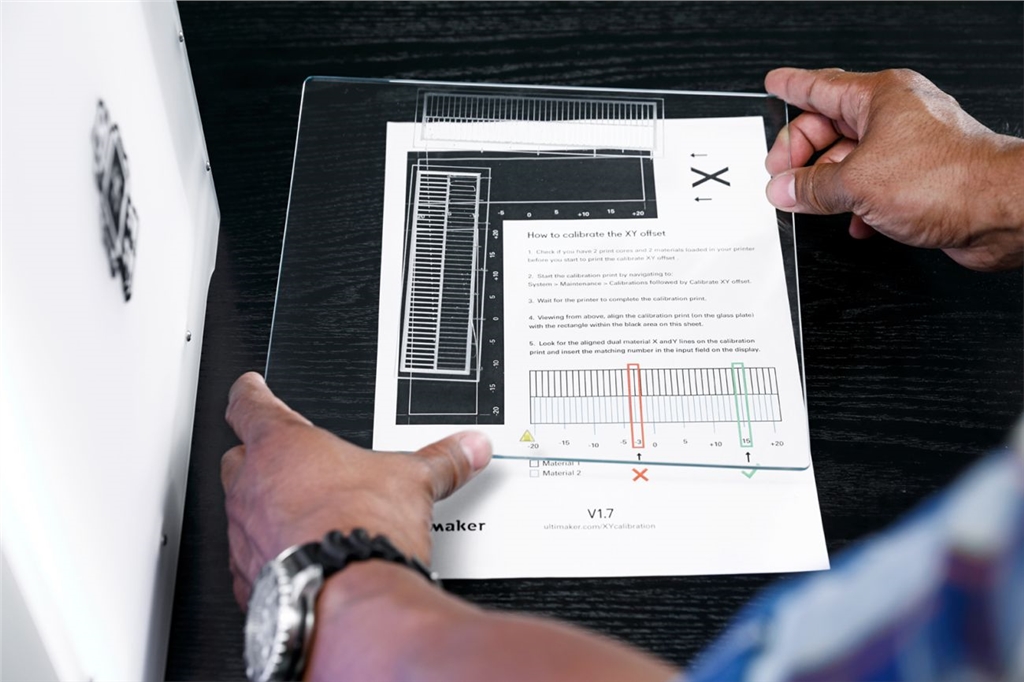

   3. Ultimaker 3 冷卻後，從印表機中取出玻璃板，並將其放在 XY 校正表上。確認列印的網格剛好位於紙張中的兩個矩形上。
   4. 找出列印的 X 網格上的對齊線，並查看哪個數字屬於這些對齊線。在您的Ultimaker 3 上，輸入此數字為 X 偏移值。
   5. 找出列印的 Y 網格上的對齊線，並查看哪個數字屬於這些對齊線。在您的Ultimaker 3 上，輸入此數字為 Y 偏移值。

★注意：重要的是，列印的 XY 偏移列印會良好地附著在加熱板上，並且沒有顯示量不足的跡象。
             如果有的話，建議重新進行校正列印




---

六、加熱板校正
使用您的 Ultimaker 時，有必要定期校正加熱板，以確保列印可以良好地附著在加熱板上。
如果噴嘴和加熱板之間的距離過大，列印將無法適當?shù)仞じ皆诓ＡО迳稀?br /> 另一方面，如果噴嘴太靠近加熱板，可能會阻礙噴嘴擠出材料。

Ultimaker 3 提供兩種校正加熱板的方式：自動調節和手動調節。自動調節是首選，因為不會有任何人為的誤差。

★注意：當您要校正加熱板時，請確保噴嘴上沒有塑料殘療，且玻璃板是乾淨的，因為這可能導致不準確地調節

①自動調節
如果選擇自動調節，Ultimaker 3 將測量加熱板的水平，因此可以補償列印時第一層的水平誤差。
它將在列印時稍微向上或向下移動加熱板，以達到校正目的。

啟動自動調節：
1. 移至【系統 (System)】→【加熱板(Build plate)】→ 【自動調節 (Active leveling)】。
2. 等待印表機完成調節程序。這會需要幾分鐘的時間。在進行自動調節時，請勿觸碰印表機。這可能會影響測量。

②手動調節
如果加熱板的水平偏移過多(並且主動調節無法做到補償效果)，則進行手動調節。

   1. 移至【系統 (System)】→【加熱板 (Build plate)】→【手動調節 (Manual leveling)】。
   2. 等待 Ultimaker 3 進行歸位程序，並在列印頭位於加熱板後面的中心時繼續。
   3. 旋轉前面的按鈕，直到第一個噴嘴和加熱板之間有大約 1 mm 的距離為止。確保噴嘴靠近加熱板，但未碰觸到。

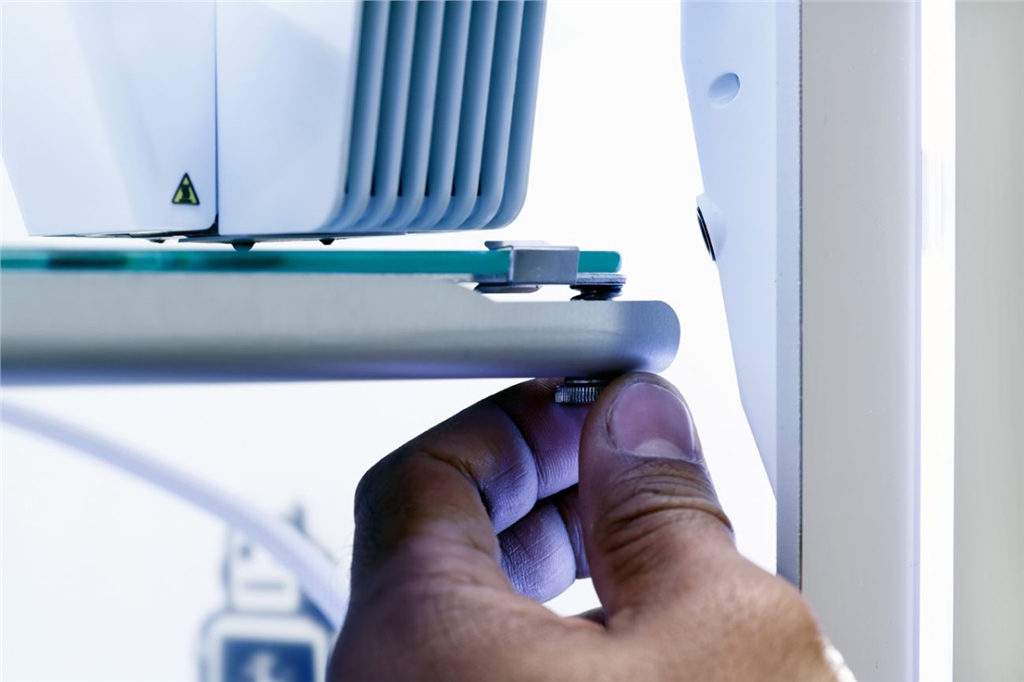

   4. 調整加熱板右前端和左前端的螺絲，使前端的加熱板大致齊平。
   5. 再一次，噴嘴和加熱板之間應有大約 1 mm 的距離。

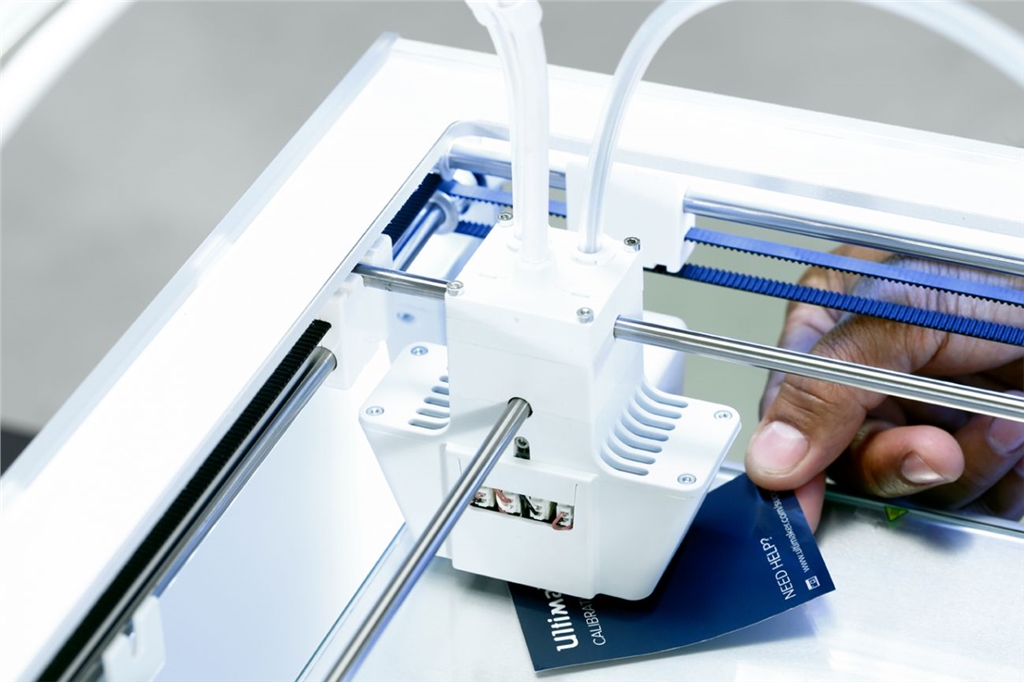

   6. 當列印頭位於加熱板後面的中心時，將校正卡放在噴嘴和加熱板之間。
   7. 調整中後端的加熱板螺絲，直到移動校正卡時感到輕微的摩擦為止。
   8. 按【繼續 (Continue)】。列印頭會移至第二點。
   9. 重複步驟 5 放置校正卡，以及步驟 6 調整加熱板。
   10.再按一次【繼續(Continue)】。列印頭會移至第三點。
   ★注意：重複步驟 5 放置校正卡，以及步驟 6 調整加熱板。使用校正卡進行微調時，請勿推動加熱板。這將導致不準確



在用第一個噴嘴校正加熱板之後，第二個噴嘴也需要校正，以確保兩個噴嘴的高度設定正確。
這只需要使用校正卡來設定正確的高度即可。
   1. 將校正卡放在第二個噴嘴和加熱板之間。
   2. 旋轉 Ultimaker 3 前面的按鈕，直到碰到校正卡為止，然後微調直到您在移動校正卡時感到輕微的摩擦/阻力。
   ★注意：也可以透過導覽至【系統 (System)】→【維護(Maintenance)】→【校正 (Calibration)】→【校正 Z 偏移 (Calibrate Z offset)】，單獨進行第二個噴嘴的對齊]

③調節頻率
調節過加熱板後，Ultimaker 3 會詢問您想要調節加熱板的頻率。

以下是選項：
   • 每天
   • 每週
   • 啟動後
   • 永不
   • 自動(調節頻率由印表機根據上次加熱板調節後的列印時數判斷)

您可以隨時在主選單中更調節頻率，方法是移至【系統(System)】→【加熱板 (Build plate)】→【頻率(Frequency)】


---

基本操作就到這邊告一段落啦~~~

而最後一部分的教學指南將針對Ultimaker的清潔保養與維護進行詳細解說

如果這集的基本操作還有什麼不太清楚的地方

都?xì)g迎來三帝瑪詢問喔！

感謝大家的收看~~~?? ?? ??


---
