【3D列印應用】新潮設計3D列印鞋款

3D列印的應用方式非常多，像是公司開發商品原型時會利用3d列印技術，有些學校也會使用3d列印機來輔助生產
教材或完成學生的設計想法。
這次3DMart收到來自大學的工業設計系學生的3d列印代工委託，幫助完成他們的設計構想，他們剛好都是設計鞋
款，各具不同的特色，我們將於此篇文章向大家介紹他們的設計歷程。

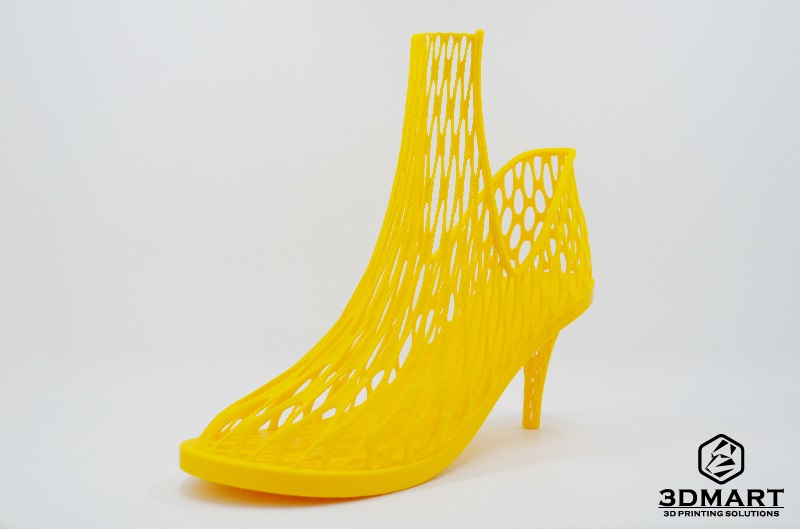

第一個的黃色設計款女用鞋是李同學的作品，主要是為了畢業專題所製作的作業，設計的靈感結合樹根、骨骼密度
的造型以及網狀的血管，是一款十分優雅的新穎設計女士鞋款，鎖定25-35歲具時尚感的輕熟女族群

李同學表示會使用3d列印技術完成此鞋款，是因為此鞋子模型在造型上很複雜並且要求高細緻度，在製程上面選擇
3d列印機印製也比較簡單，並且在最終完成度也很高。


由於設計上有許多鏤空的部分，必須使用Ultimaker3雙噴嘴3d列印機，讓PLA搭配水溶性支撐材PVA，不須擔心有
拆不完的支撐以及支撐拆除後的粗糙表面。
在Cura的設定上我們盡可能地將PVA的用量調至最低，避免材料的浪費並節省泡水的時間，總共的列印時間約為2天。

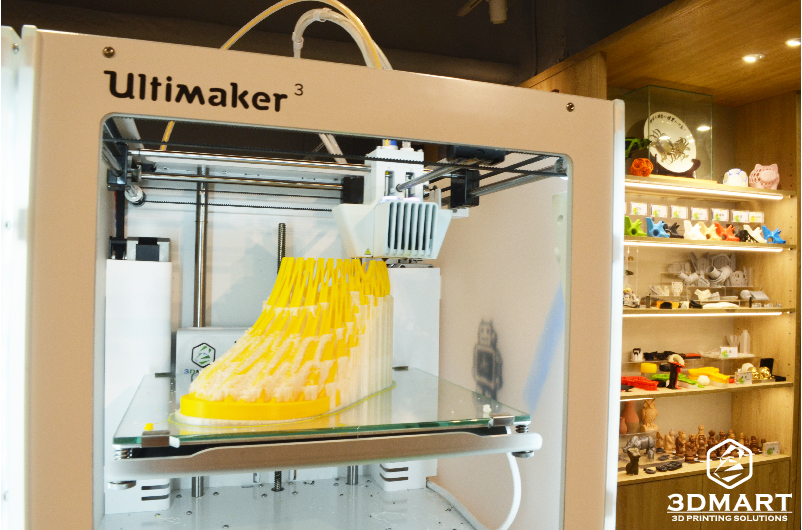

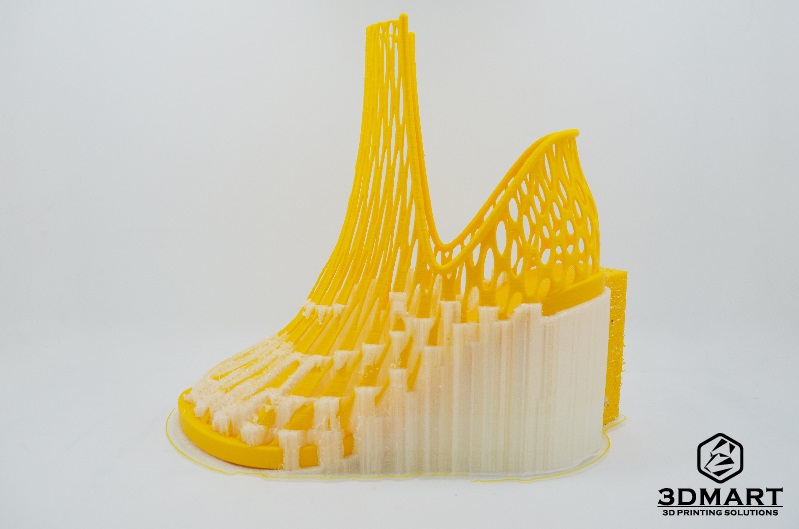

圖為正在3D列印的黃色女用鞋 (列印層厚:0.15mm   填充率:30%)

這次決定設計鞋子作為畢業製作是來自老師的提議，由於聯合大學工設系所在工專時期是以鞋子設計為主要項目，
後來才轉變為以產品設計為主，此次有種想重拾初衷再次挑戰過去鞋子設計的強項。

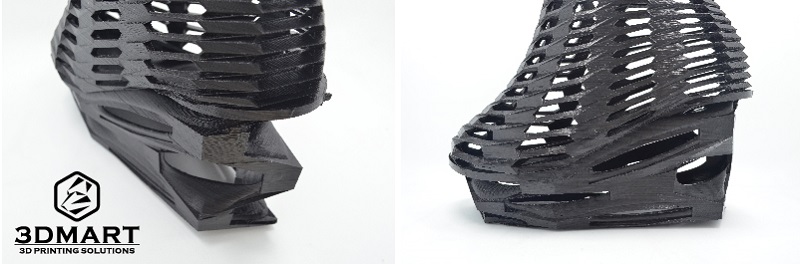

第二個黑色的中性設計鞋款為王同學的作品，他以建築結構作為靈感來源，結合橋樑百變的造型，疏密的結構設計
，設計出來的與眾不同，具建築結構的鞋子產品。商品鎖定的族群為20~40歲的人，年輕人到中年人，追求時尚潮
流，有個性，偏中性的族群。


設計此鞋子是想在此作業中靈活運用近期學習的衍生式設計軟體，做出與眾不同，具建築物構造的時尚鞋款。
使用衍生式設計軟體製作圖檔，只需要調整一些數值，就能夠創造出相當多不同的造型與樣式。
由於此產品設計的造型十分複雜，很難依靠人工製作，而3D列印可以完美的列印出精確的比例，能達到要求的精緻
度，並且沒有誤差值。
由於鞋子有相當多懸空及鏤空造型，因此在列印上一樣要搭配水溶性支撐PVA，以避免之後麻煩的後處理作業，

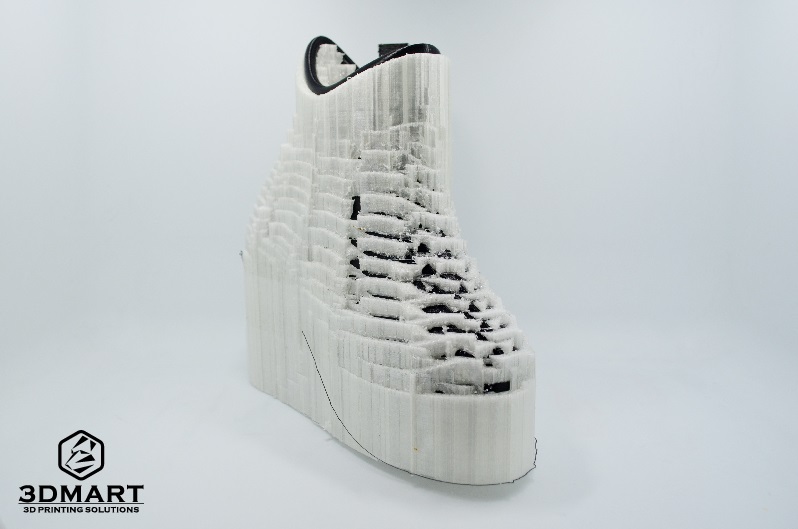

從圖中可看到此鞋子在PVA的使用量上更多，幾乎覆蓋了整隻鞋，因此在列印上長達8天的時間。

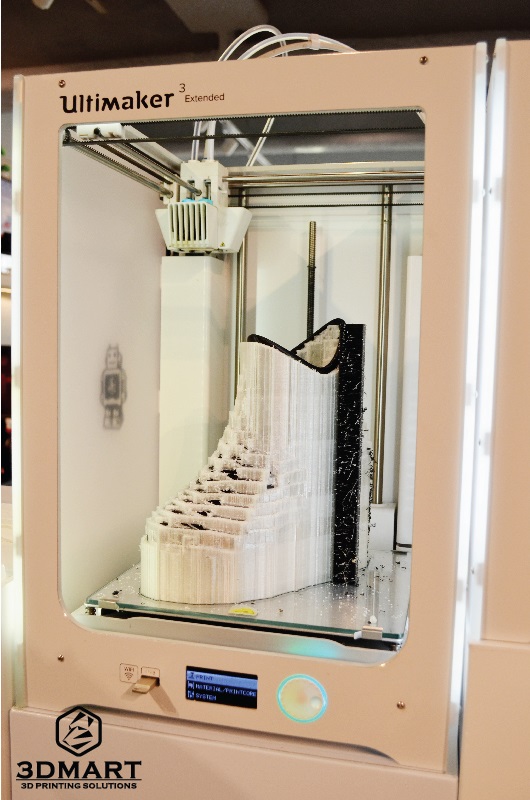

圖為剛列印完成的黑色鞋 (列印層厚:0.15mm   填充率:30%)

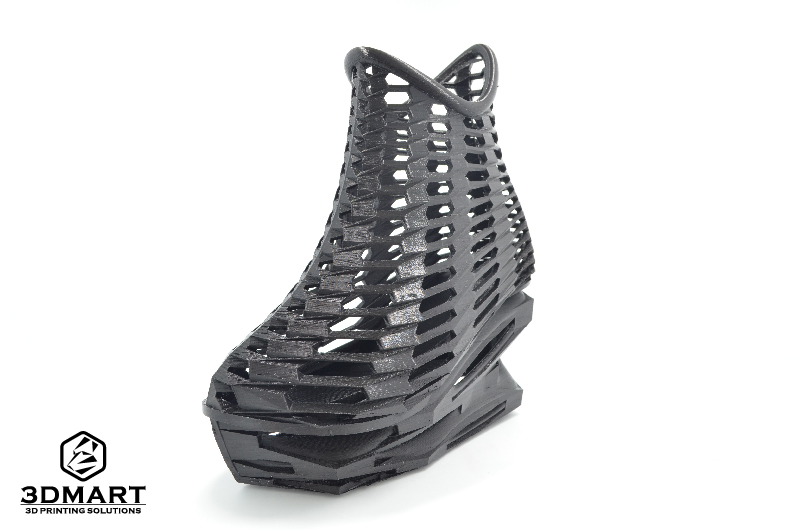

使用Ultimaker 3 extended 3d列印機印製的黑色的中性設計鞋

而在如此長時間列印下同樣能達到高品質，重點是不會在中途列印時產生問題，就是Ultimaker系列3d列印機的厲害之處。

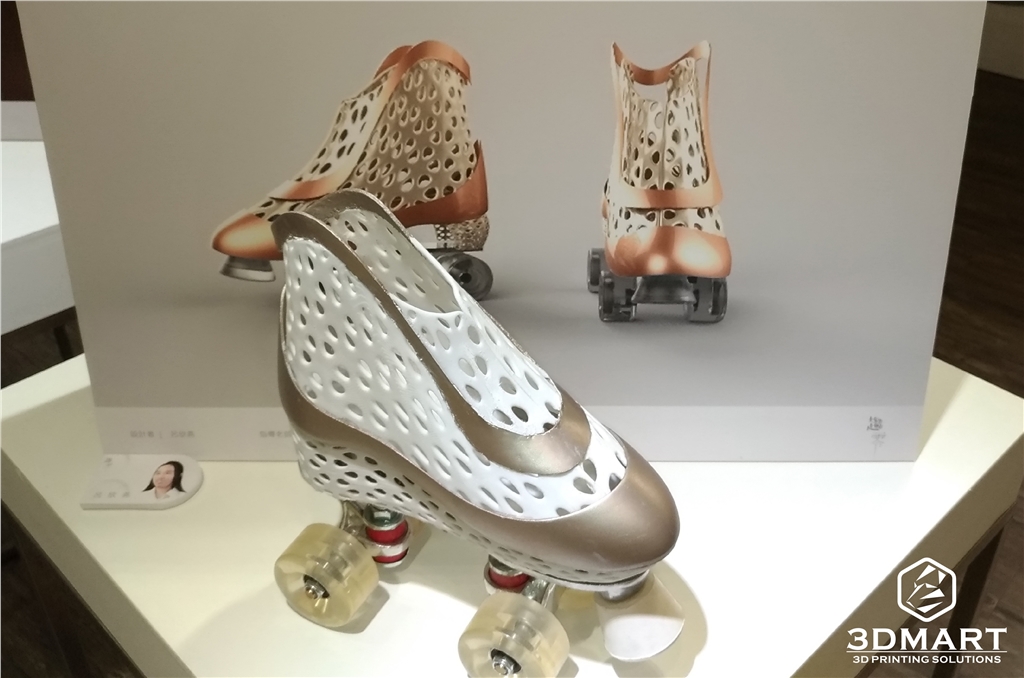

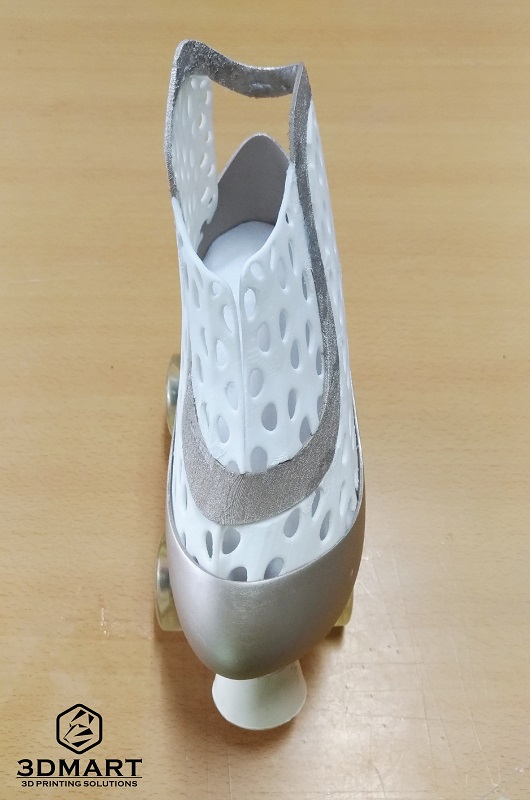

第3個是呂同學委託3D列印的兼具機能與美學的設計款溜冰鞋，因為覺得市面上的溜冰鞋受限於機能，造成外型過
於單一，所以想設計出一雙不失流線感又具美學的溜冰鞋。

這次的作品嘗試使用現在最流行的科技-3d列印技術，想挑戰3d列印鞋子能達到的可能性，利用了3D繪圖軟體
Grasshopper表現飄寫的效果。

在設計上有許多不規則孔洞的部件造型，是其他加工製法難以做到的，而使用3d列印能非常輕鬆的快速生成所需
的模型。不僅能快速客製物件，也能生產出獨一無二的模型；比起虛擬的3D圖呈現，能更直觀的察覺實體物件的
大小與不足。

製作過程比較需要注意到支撐的位置可能會影響模型的外觀，材質選擇也會影響後製塗裝上色。

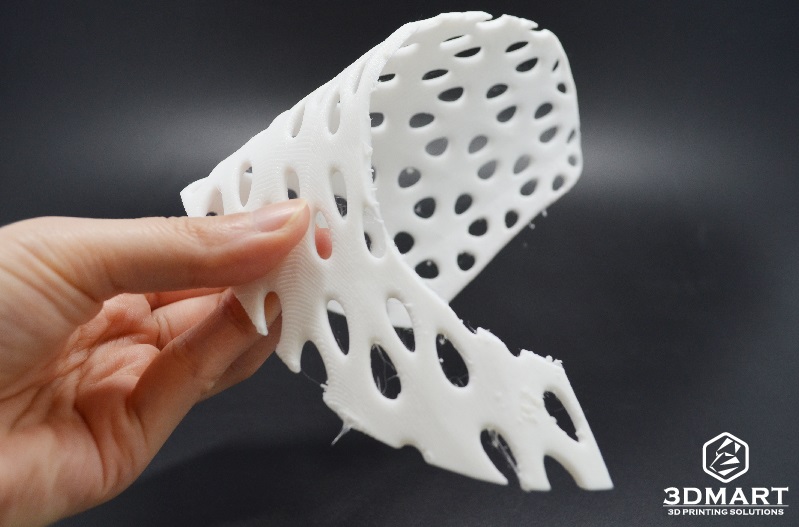

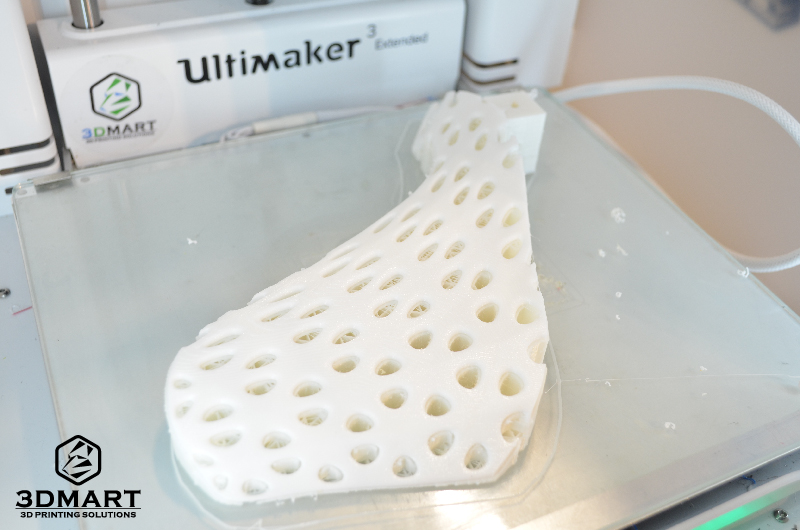

使用Ultimaker 3 extended 3d列印機列印這些物件(分為多塊進行)，皆使用TPE材質搭配PLA支撐材，上方薄片的
部分可以自由彎折具有彈性。

雖然目前3D列印的鞋子因為材質上有受到一些限制，還沒有普及的運用在市場上，但相信未來不斷改善的3D列印
機以及新材質的推出，能讓3D列印的鞋子更容易讓大眾們接受與選擇。

以上就是這次有趣的3d列印鞋款的分享啦!

學生們的創意十足，不僅美觀也獨具特色，真的令人嘆為觀止，現在學生們的模型製作方式，比起以前更多增加了
3D列印機這項選擇，讓更多意想不到的想法都能夠更輕鬆方便的達成。
3DMart也十分榮幸能在此幫助到各位莘莘學子完成他們在學期間重要的課題，在此我們也預祝他們都能獲取高分，
並且靈感能源源不絕。
