2019-04-10 【3D列印應用】真槍實彈可擊發，3D列印十字弓！

【3D列印應用】真槍實彈可擊發，3D列印十字弓！

大人的玩具來啦！3D列印十字弓實測上陣，超迷你十字弓不但可以裝配箭矢還能發射，真實功能全具備，還可打標靶！文章下方附載點，快揪朋友來比賽！這款十字弓是利用PLA本體的回彈力帶動彈性弦進行射擊，立刻來看看它的表現：

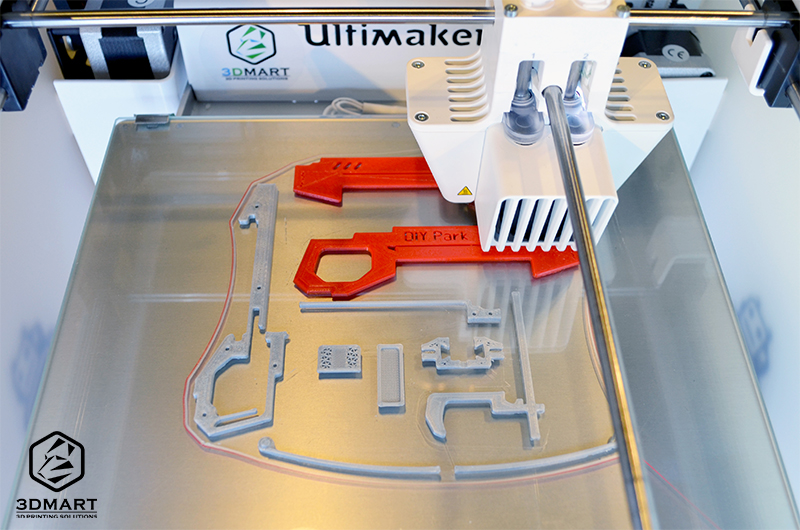

首先，我們將檔案放到Ultimaker 3D列印機當中，所有零件經過6小時後列印完成，由於十字弓有許多卡榫配件，建議選擇最高精度進行3D列印，組裝時會更容易。

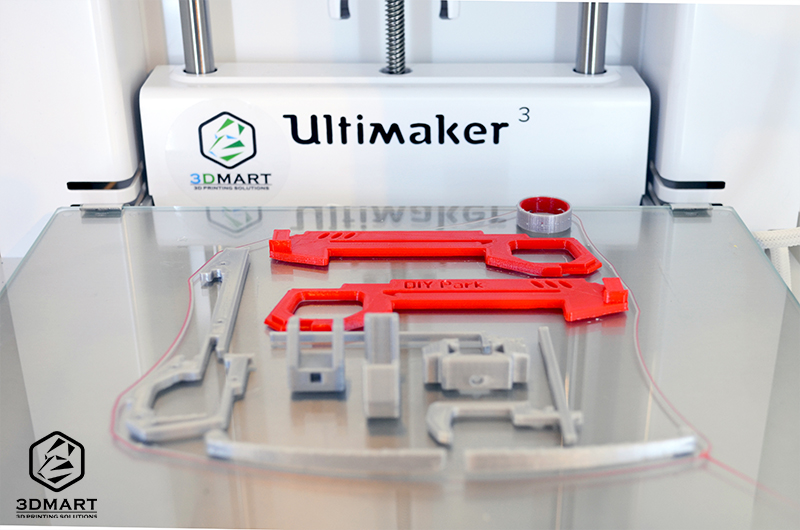

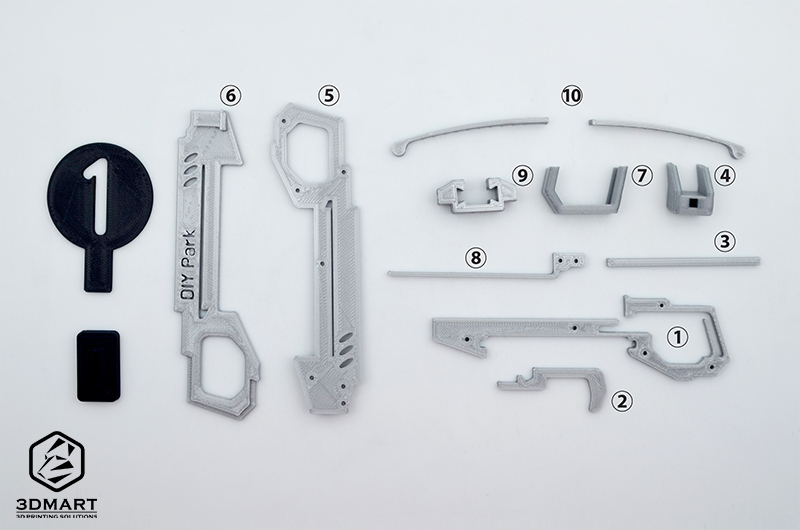

我們利用Ultimaker 3的雙噴頭系統列印了不同顏色的組合，也有選用單色PLA的樣式，各位可以參考我們的圖片選擇自己比較喜歡的搭配。所有零件完成後，注意圖片中的編號，跟著我們一一按照步驟組裝十字弓吧！

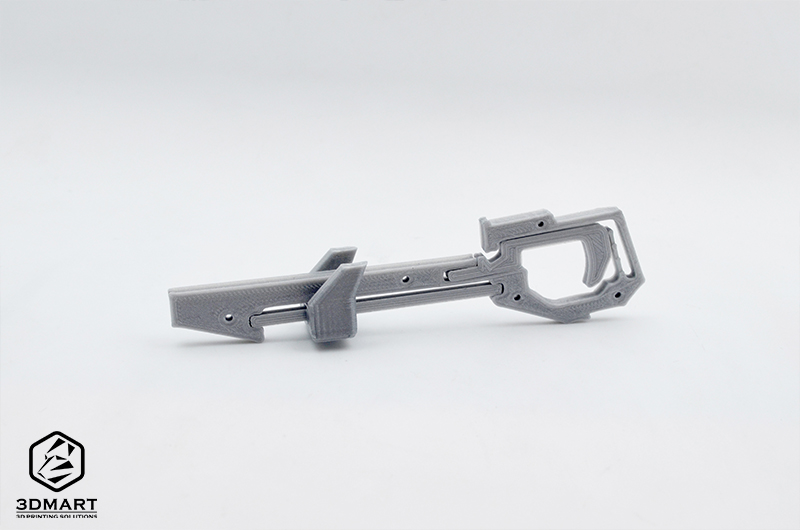

首先，把(2)放到(1)中、(4)套進(3)；再卡入剛剛1的本體，讓(4)成為可以移動的滑塊，是用來上膛的原件。接著，元件(1)有許多組合用的小孔，內部可以插入剪斷的迴紋針或保麗龍膠固定。

再來將(5)和(6)分別裝在主體的左右兩側，後方卡入(7)固定裝置，整個雛形就出來了，後方的板機就是發射控制器沒錯！

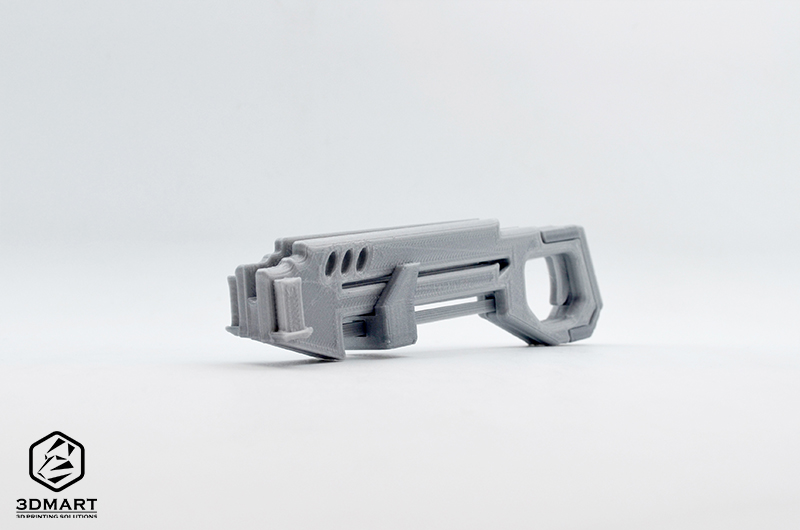

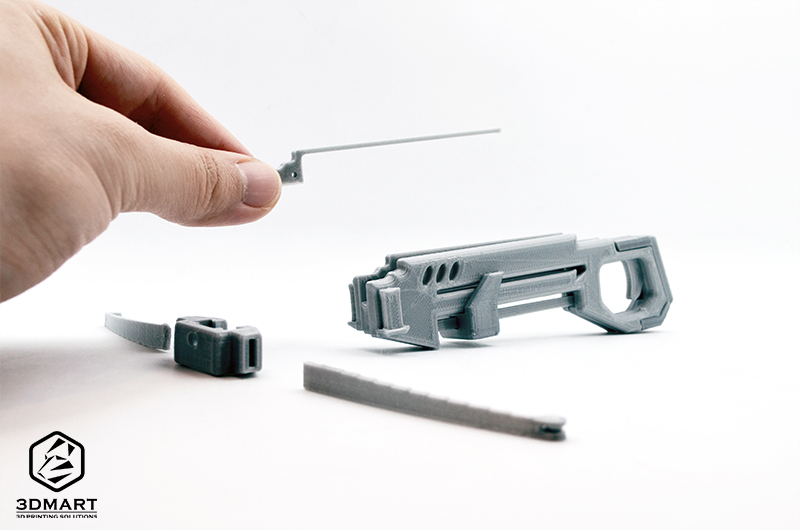

內部結構完成後就是比較簡單的外裝，將(8)號安裝在上方、(9)是本體前方及弓箭兩端的固定裝置、(10)如圖中的位置分別插入左右兩側的卡榫就完成本體囉！

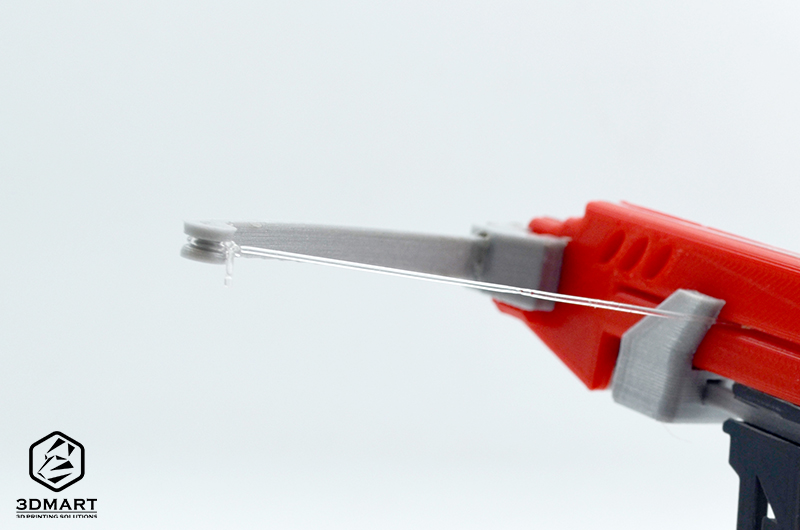

萬事俱備只差彈力線，我們建議使用有點厚度、線體呈圓形的「彈力線」，左右兩側的弓末端有小洞，穿過其中一邊的洞口後繞圈打結，再穿過中央滑塊後方繞到另一邊打結就完成啦！

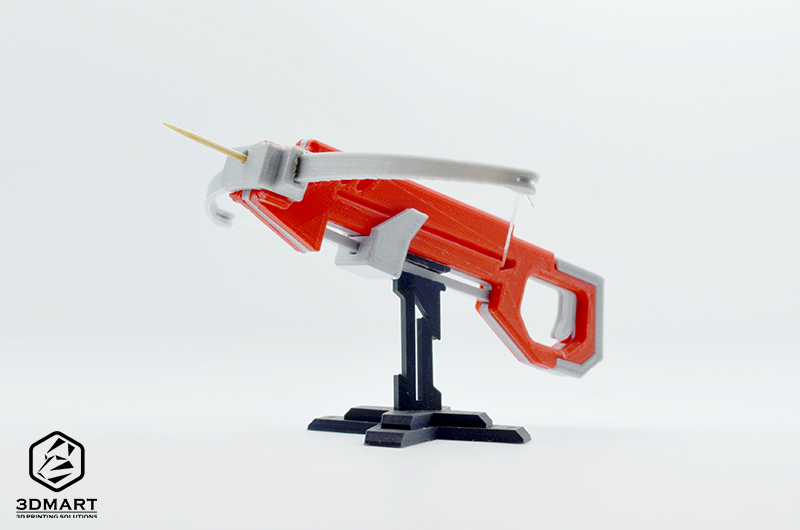

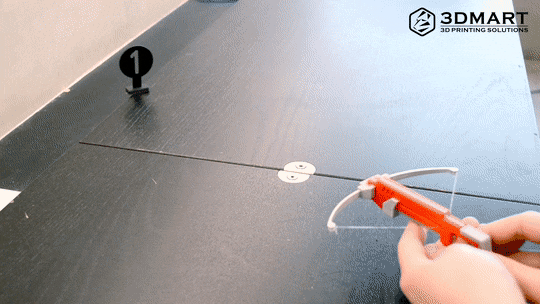

完成後的十字弓只是擺著就非常酷，同仁們玩的不亦樂乎，可以列印多種顏色的標靶進行比賽，是另類的桌上型遊戲。發射前時候記得要把滑塊推到前面，才不會擋住彈力線喔！現在就開啟你的3D列印機，印出自己的十字弓吧！

請注意：箭矢部分我們選用牙籤製作，提醒各位迷你十字弓的實際射擊力道不小、射程也遠，如果家中有小朋友，建議可以使用棉花棒代替，才不會造成危險。

喜歡這次的分享嗎？我們還會持續提供3D列印領域的各項新知和測試品，所有消息都會公布於粉絲專頁，歡迎持續關注我們。
追蹤粉絲頁、消息不漏接：https://www.facebook.com/www.88778853.com/

檔案來源
