2024-06-14 【3D列印技巧】2024年改善3D列印公差指南 - 讓你的3D列印作品更加符合預期
【3D列印技巧】2024年改善3D列印公差攻略 - 讓你的3D列印作品更加符合預期
在快速發展的增材製造世界中，了解3D列印公差對於最終產品的成功環環相扣。本文重點介紹3D列印公差的重要性，提供簡單步驟來測試和提高列印效果。無論你是新手愛好者還是中級用戶，趕快存下這篇文章，使你的3D列印更加精確和有成就感。
什麼是3D列印公差？
3D列印機的公差指的是列印物體與原始模型相比，在尺寸上的可接受變異。這種變異不可避免地由多種因素引起，包括列印機類型、使用的材料、零件設計以及列印機的校準。高精度列印機可以限制這種變異，通常以微米（µm）或毫米為單位測量，確保成品盡可能接近預期設計。
3D列印公差需要微妙的平衡。如果過於緊密，列印可能失敗；如果過於寬鬆，組件可能無法正確配合。因此，理解和調整公差對於3D列印過程的成功至關重要。
為什麼3D列印公差很重要？
了解3D列印公差是實現高質量列印的關鍵。在本節中，我們將探討公差在3D列印中的重要性，從列印精度到功能適配，確保你的項目達到預期的規格和標準。
• 精度和準確性
精度指的是測量值與標準或已知值的接近程度，而準確性則是多次測量值之間的接近程度。在3D列印中，兩者都很重要。適當公差的零件確保既準確（接近原始設計）又精確（尺寸一致）。
• 效率和成本節約
了解和使用公差可以幫助你減少列印失敗和後期精加工的需要，從而提高時間和材料的效率，最終節省成本。
• 零件的互換性
對於涉及互換零件的項目，精確的公差至關重要。即使是設計尺寸上的微小變異也會導致零件不兼容，進而需要進行額外迭代甚至項目失敗。
• 功能零件 : 列印齒輪和連接器等功能零件時，嚴格的公差至關重要，以確保零件的性能和配合。
• 表面質量：公差還影響列印物體的表面質量、質感和美觀。調整公差可以幫助減少列印錯誤，如翹曲、拉絲、重影或?qū)右啤?br />
• 材料特性：不同的列印材料對公差有不同的影響。例如，有些材料在冷卻時會收縮，這在設計公差時應該考慮。了解各種材料的行為對於實現預期的公差至關重要。
如何測試3D列印機公差？
這一步驟不僅揭示了列印機的精度，還為改進提供了基準。無論你是在解決問題還是僅僅希望改進列印質量，學會如何有效地測試3D列印機的公差都是每個3D列印愛好者必備的技能。讓我們來探討進行這些測試所需的方法和工具。

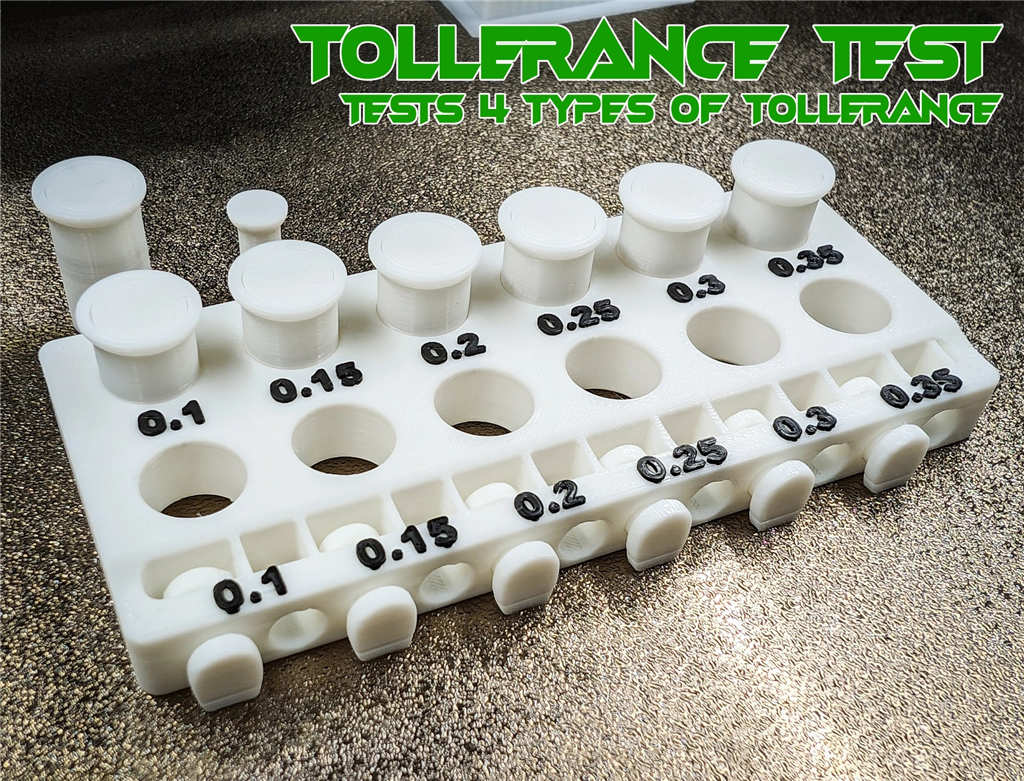

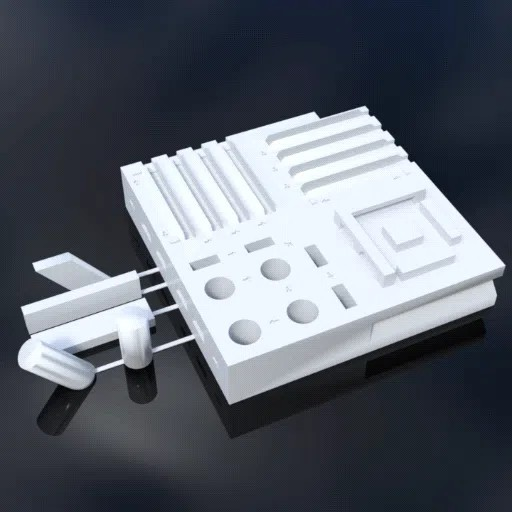

• 列印校準模型
通過列印專門設計的校準模型開始你的3D列印公差測試。該模型應測試各種尺寸和特徵，如薄壁、孔洞和懸垂。你可以輕鬆地在線找到這樣的模型，或者使用CAD軟體建立自己的模型。
• 測量結果
列印校準模型後，使用精密測量工具，如卡尺或測微計，測量列印零件的尺寸。將這些數據與原始設計尺寸進行比較，以確定偏差，幫助你了解列印機的公差。
• 測試不同的列印設置
更改列印機的設置，在不同條件下測試其性能。這可能包括調整層高、列印速度、噴嘴溫度和填充百分比。通過這樣做，你可以找出改善列印機公差的最佳設置。
• 測試不同材料
3D列印材料具有不同的特性，會顯著影響公差。使用不同的材料，如PLA、ABS、PETG等，測試你的列印機，以了解材料選擇如何影響列印機的公差。
• 測試懸垂和支撐結構
列印懸垂和生成支撐結構的能力對於複雜的3D模型至關重要。通過列印包含不同程度懸垂和不同支撐結構類型的模型，測試列印機在這些方面的性能。
• 重複測試以確保一致性
為了確保準確性和可靠性，使用相同的校準模型進行多次測試。重複測試有助於驗證列印機在相同條件下性能的一致性。
如何改善3D列印公差？
在探討如何測試3D列印機公差之後，現在讓我們深入了解提高公差的有效策略。本節將指導你通過實用的技巧來實現3D列印的精度。

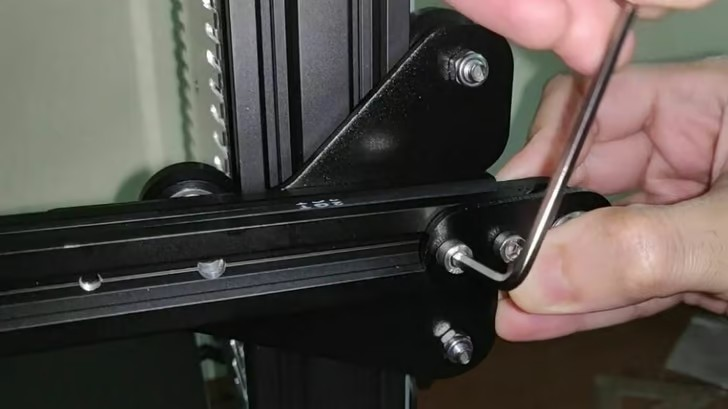

• 維護和校準列印機
也許實現最大印精度並保持在公差範圍內的最重要方法是校準機器。校準不當?shù)牧杏C(jī)會導致零件不直、尺寸不正確且彼此不合適。定期維護，如清潔列印床、潤滑活動零件和緊固螺絲，可以顯著改善3D列印的公差。此外，確保列印床平整並校準擠出機和其他列印機零件有助於提高準確性。

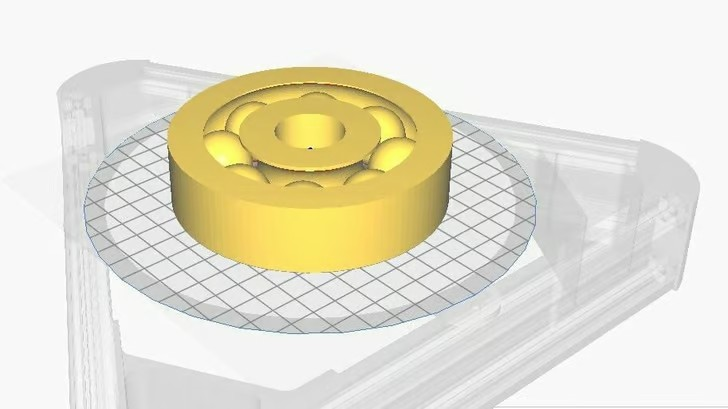

• 優化切片設置
調整切片設置是實現更好公差的必要步驟。調整層高、列印速度和噴嘴溫度等參數，以找到列印質量和速度之間的最佳平衡。
• 環境控制
列印環境的溫度和濕度會顯著影響列印公差。保持穩定和受控的環境可以導致更一致和精確的列印。考慮使用外殼來穩定溫度並減少氣流。

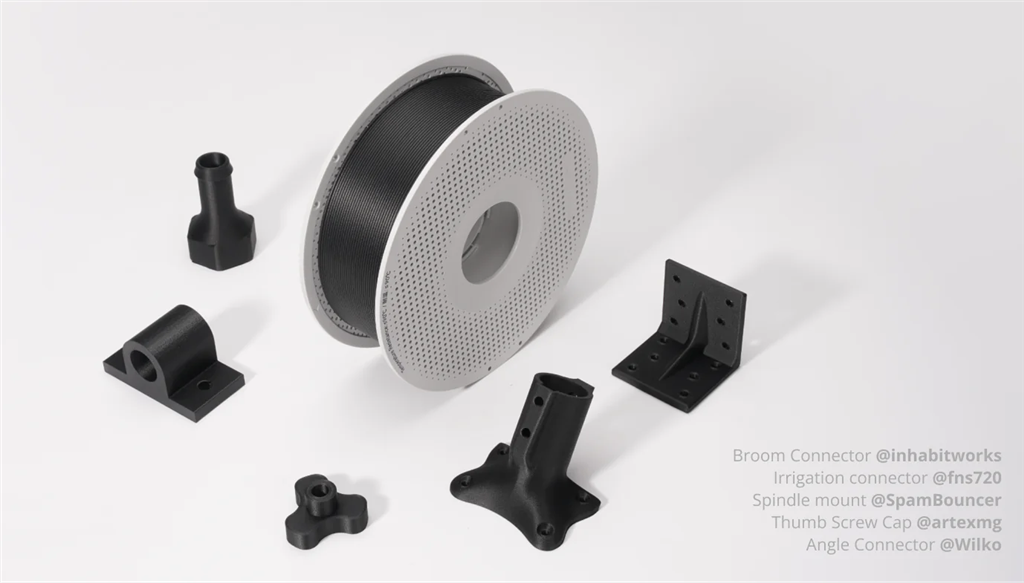

• 使用高質量線材
線材的質量對最終列印件的公差起著至關重要的作用。投資高質量的線材可以幫助你穩定地實現更好的結果。
• 改善零件冷卻
在列印過程中均勻冷卻列印零件對保持尺寸精度至關重要。你可能需要調整風扇設置、重新定位冷卻風扇或增加更多風扇以實現更好的冷卻效果。

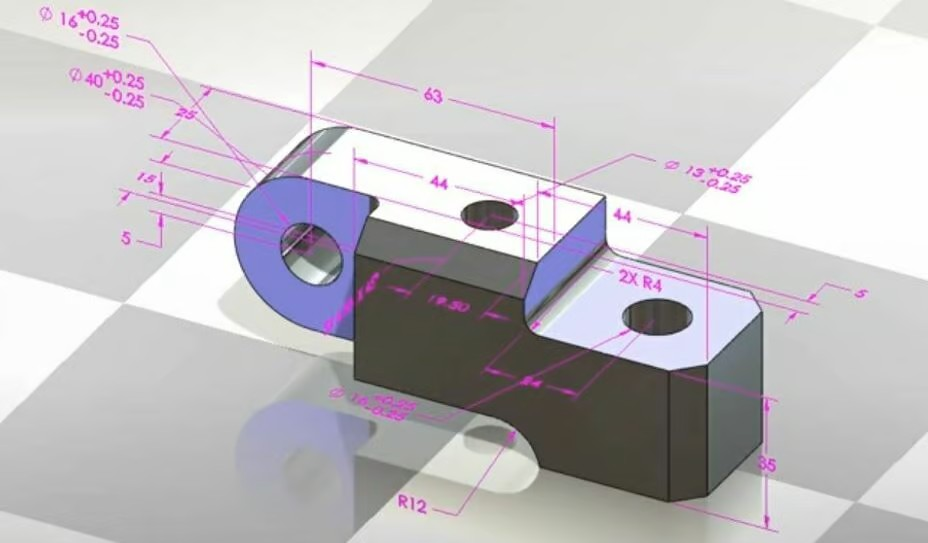

• 在設計過程中調整模型公差
在CAD軟體中，設計零件時考慮到預期的收縮和已知的列印機限制。這樣做可以增加列印零件正確配合和功能的可能性。
在大多數應用中，兩個零件之間的接頭具有特定的功能。

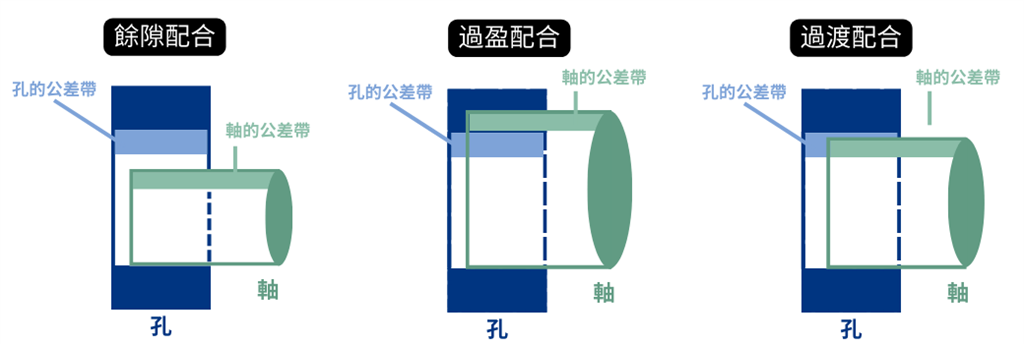

來舉個例子 ，考慮一個直徑為 50 mm 的圓軸，它應該適合直徑為 50 mm 的圓孔。實際上，對於這兩個部分如何組合在一起，有三種選擇：
.png)
• 餘隙配合
軸直徑明顯小於孔徑，分別為 49.8 毫米和 50.2 毫米。在這種情況下，軸將很容易滑入和滑出孔並在孔內旋轉。
• 過盈配合
軸的直徑與孔的直徑相同或略寬，分別為 50.2 和 49.8 毫米。如果沒有很大的力，軸不會進入孔中。一旦進入，它可能不會在不破壞零件的情況下取出。當需要高同心度和相互運動（例如將軸連接到軸承）時，這種類型的配合被廣泛使用。
• 過渡配合
軸直徑僅略小於孔的直徑，分別為 49.9 毫米和 50.0 毫米。軸將以最小的壓力安裝在孔中並保持相對同心度。或者，軸直徑可能略大於孔的直徑，並且需要稍大的壓力（但不如過盈配合那麼大）。
實際上，每種擬合類型都跨越了一系列允許的組合。上面給出的尺寸只是示例。為了正確選擇適合和相應的設計，有幾個國際標準（例如 ISO 公差），但我們不會在本文中討論。
• 後處理
即使經過所有校準、適當?shù)脑O(shè)計和特殊的切片配置，零件仍可能超出公差範圍。在這種情況下，它們需要與後處理保持一致。接受對零件進行後處理的需要並不可恥。即使使用耗資數十萬美元的極其精確的 CNC 加工中心，以使零件適合並符合規格，進行一些後處理是必要的，打磨、銼削或鑽孔等技術可以幫助實現更好的配合和功能。
• 考慮升級列印機
硬體升級可以顯著改善列印公差。這可能包括用高精度噴嘴替換原噴嘴、升級到更準確的熱床平整系統，或投資於具有更堅固框架的列印機。
善用AI人工智慧省去過多3D列印測試跟步驟
AI智慧3D列印機通過引入人工智慧技術，大大提升了操作便利性、列印精度和故障排除能力，使得3D列印變得更加自動化和智慧化。相較之下，傳統3D列印機則需要更多的人力操作和專業知識，適合有經驗的用戶或不太複雜的列印任務。
| 傳統3D列印機 |
AI智慧3D列印機 |
1. 手動調整和校準
需要手動進行列印床調平和擠出機校準。設定和調整列印參數（如溫度、速度、層高）需要一定的專業知識和經驗。
|
1. 自動化調整和校準
具有自動調平功能，確保列印床始終平整。可以自動校準擠出機和其他關鍵部件，大大減少了用戶的手動操作需求。 |
2. 有限的監控和控制
只能通過基本的介面和軟體進行控制。列印過程中的監控主要依賴於用戶的肉眼觀察，難以精確監控和調整。
|
2. 智慧監控和控制
配備AI相機和傳感器，能夠?qū)崟r(shí)監控列印過程，並根據數據進行調整。具有遠程控制功能，用戶可以通過移動應用程式或網頁介面進行操作。 |
3. 故障排除依賴用戶經驗
當出現列印錯誤（如翹邊、拉絲、層移）時，用戶需要依靠經驗來進行故障排除和解決。
|
3. 智慧故障排除
AI可以分析列印過程中的問題，如層移、拉絲、翹邊，並自動進行調整或提示用戶進行相應操作。提供列印過程的實時反饋，確保高質量列印。 |
4. 設備升級選項有限
需要手動進行硬體升級
|
4. 硬體升級選項多樣
具有更多高精度元件和模組選擇 |
5. 操作相對複雜
需要較多的專業知識和經驗
|
5. 用戶操作簡便
合各類用戶，包括初學者和專業人士 |

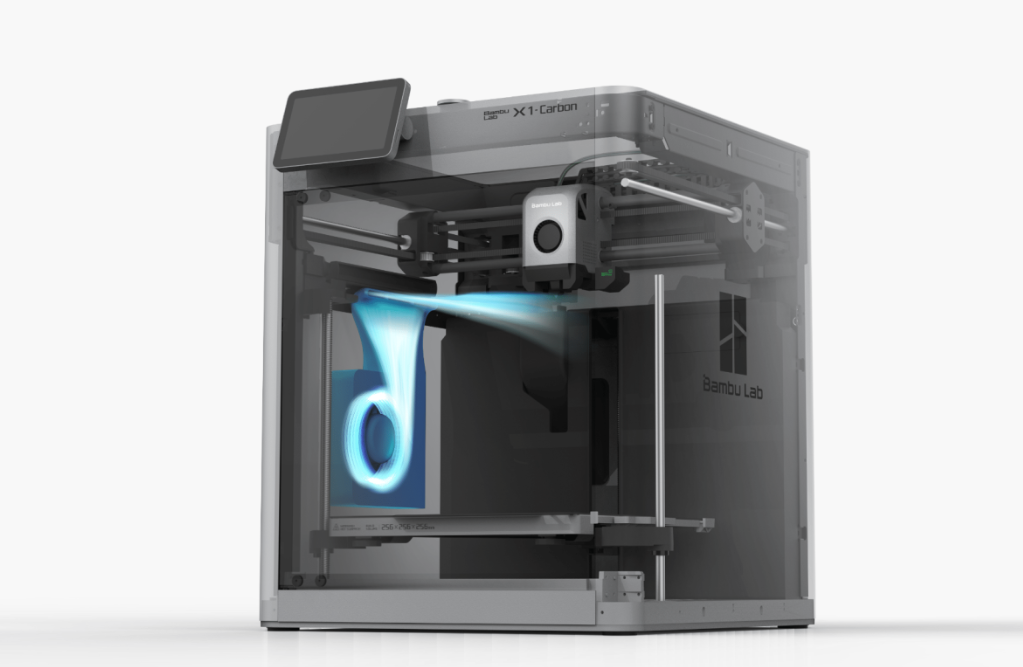

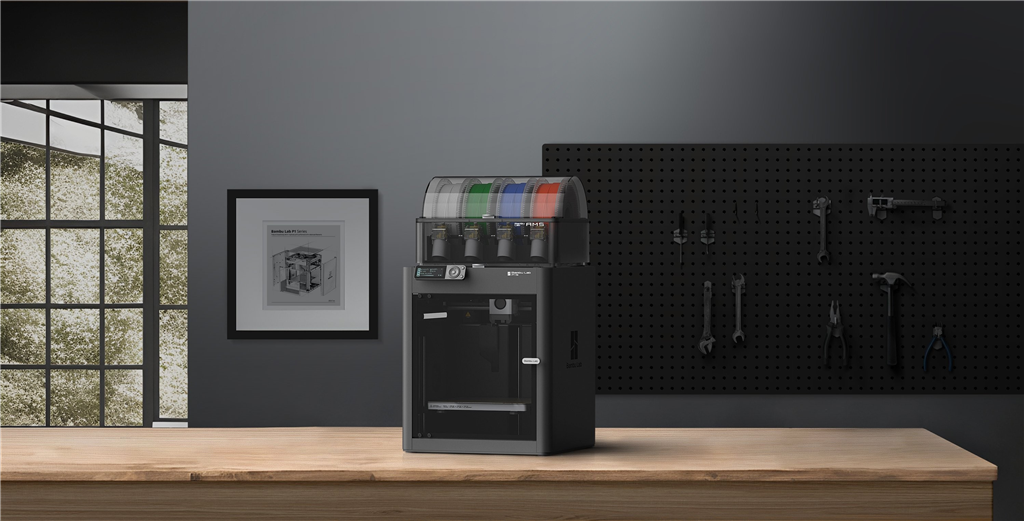

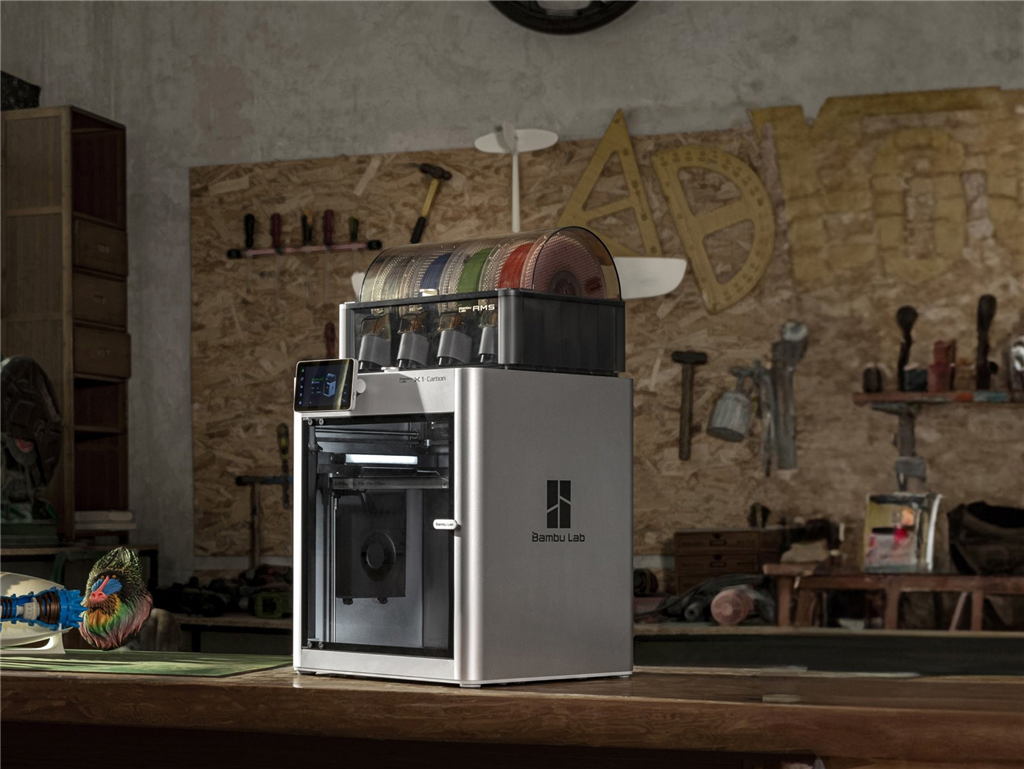

拓竹 Bambu Lab X1 Carbon Combo 3D列印機
Bambu Lab X1 Carbon Combo 3D列印機在增材製造中帶來革命性的變革，列印速度高達500 mm/s。憑藉0.1mm的精細精度和內置的AI相機監控，每次列印都能極其準確和高效。它提供雷射雷達和AI系統會自動檢測首層的列印品質，如有異常會發出警告到您的手機。自動調平確保每次列印的精確對齊和簡易組裝，為改善3D列印公差列印奠定了基礎。

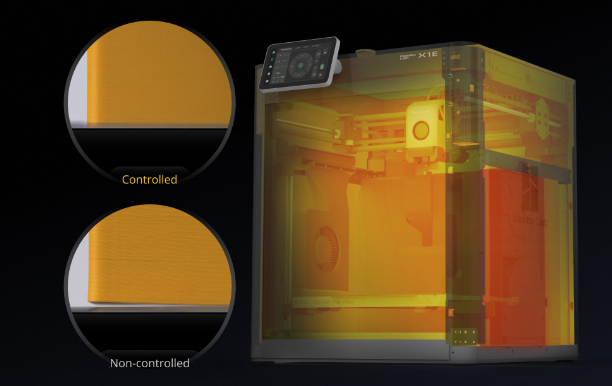

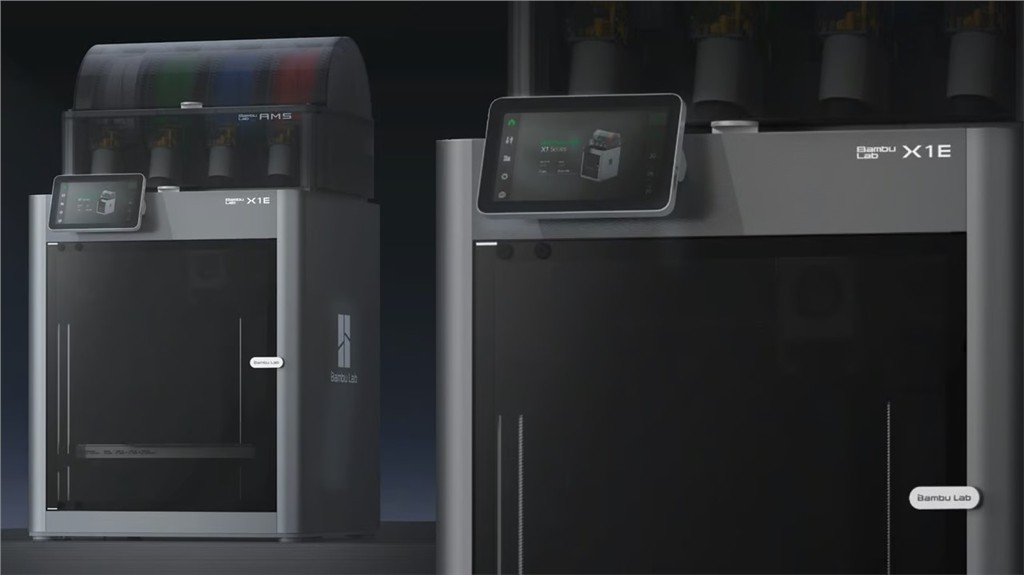

拓竹 Bambu Lab X1E 3D列印機
X1E 3D列印機為工業用途而設計，同樣也有人工智慧演算法利用光達和電腦視覺來檢測第一層的瑕疵和炒麵誤差，並配有腔室溫度控制系統（高達 60°C 或 140°F），列印速度高達500 mm/s，擠出流量為32 mm³/s，具有0.1 mm的精度，相較X1C可列印的線材更廣泛，特別是PC或ABS材質
常見問題Q&A
• 什麼是3D列印的良好公差？
3D列印的良好尺寸公差通常約為0.1毫米。由於3D列印是通過增材過程操作的，相較於注塑成型或CNC加工等減材技術，它通常會出現更大的公差偏差。因此，在設計階段考慮這些潛在的偏差是很重要的。
• 3D列印零件需要什麼樣的公差才能相互配合？
3D列印零件相互配合所需的公差因期望的配合程度而異。對於緊密配合，通常需要0.005英寸（約0.127毫米）的間隙。對於標準配合，通常約為0.010英寸（約0.254毫米），而對於鬆配合，應約為0.020英寸（約0.508毫米）。對於壓配合，零件通常按線對線生產，即軸和孔的直徑幾乎相同。在所有情況下，鑑於3D列印公差的特性，測試和迭代設計可能是實現預期結果所必需的。
