【3D列印機】 Ultimaker S5 基本操作介紹！

一、觸控螢幕
二、材料
三、使用Cura
四、開始列印
五、取出列印物件
六、移除支撐材料
七、更換線材與噴嘴
八、列印平臺校正
九、XY偏移校正
十、升降開關校正

一、觸控螢幕
您可以使用列印機前的觸控螢幕來控制Ultimaker S5。
第一次打開Ultimaker S5時，列印機將開始設定導覽。 之後，開啟列印機時將顯示主選單。
介面
主選單提供三個選項，由下方的圖示表現：

狀態概述
狀態概述會自動顯示在主選單旁邊。 從這裡您可以用USB開始列印，或在列印時查看列印進度。

設置概述
設置概述顯示列印機的目前設定。 在這裡您可以查看安裝哪些列印噴嘴、材料和列印平臺，並讓您更改設定。

主選單概述
主選單概述包含三個子選單：設定，維護和網路。 在列印機設定選單中，您可以更改一般設定，例如語言。
在維護選單中，除了儲存維修紀錄之外，還可以執行最重要的維護和校正過程。
網路選單讓您可以更改網路設定或執行Wi-Fi設定。

二、材料

材料相容性

Ultimaker S5配有兩個AA列印噴嘴和一個BB列印噴嘴。 AA列印噴嘴可用於列印建造材料和分離支撐材料。
BB列印噴嘴可用於水溶性支撐材料（PVA）。
Ultimaker S5支援目前所有的Ultimaker材料，其中大多數可以使用所有列印噴嘴的尺寸（0.25,0.4和0.8毫米）進行印刷。以下概述顯示哪種材料與哪種列印噴嘴尺寸相容。
此相容性表格是針對單一擠出列印。

有關可能的雙擠出材料組合搭配，請參考下表。

儘管Ultimaker S5具有開放性材料系統，但建議在列印機上使用Ultimaker材料。所有Ultimaker材料都經過了廣泛測試，並在Ultimaker Cura中進行優化，以確保最佳的列印效果。因此建議在Ultimaker Cura中使用預設配置檔案中的一個，以獲得最高的可靠性。使用Ultimaker材料還可以讓您從NFC檢測系統中受益。 Ultimaker S5會自動識別Ultimaker線材，當連接到網路時，此訊息可以直接傳到Ultimaker Cura，達成列印機與Ultimaker Cura軟體間的無縫連接。

列印建議

每種材料需要不同的設定以獲得最佳效果，如果您使用Ultimaker Cura準備您的模型，如果選擇了正確的噴嘴，材料和列印平臺類型，這些設定會自動選擇正確設定。確認使用最新版本的Ultimaker Cura作為最新的列印配置檔案。
對於Ultimaker S5上支援的所有材料，您必須使用玻璃或鋁製列印平臺進行黏著。
如果您是使用玻璃列印平臺，建議在開始列印前，在玻璃列印平臺上塗上一層薄薄的膠水（使用配件盒中的口紅膠）或黏著板。確保您的列印物件可靠地黏著在列印平臺上，並且可以防止玻璃列印平臺在移除材料時發生的碎裂。
?貼心提醒：更換列印平臺時，需要更改列印機上的列印平臺設定。
有關每種材料使用哪種設定和附著方法的詳細說明，請閱讀材料比較指南文章。

三、使用cura
準備與Ultimaker Cura列印

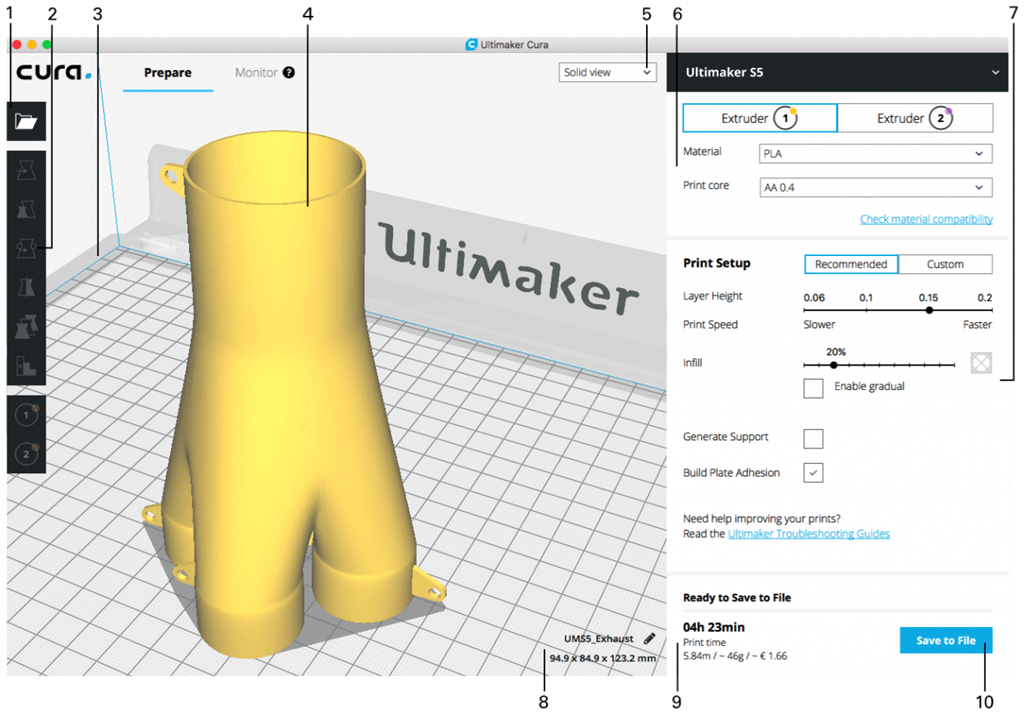

介面
在Ultimaker Cura中添加Ultimaker S5後，可以看見主要介面。這裡是介面的概覽。

1.開啟檔案
2.調整工具
3.不可列印的區域
4.3D模型
5.導覽模式
6.列印機、材料、列印噴嘴和列印平臺設定
7.列印設定（建議模式）
8.模型資訊
9.列印作業資訊（列印時間和材料使用情形）
10.藉由網路列印，或儲存至檔案、或USB隨身碟

切片模型
在Ultimaker Cura中切片模型：
1.通過點擊開啟檔案圖示載入模型。
2.在側欄（螢幕右側），檢查材料，列印噴嘴和列印平臺是否正確。
3.使用調整工具定位，縮放和旋轉模型。
4.在列印設定下選擇所需的設定（層厚/列印速度，填充，支撐和列印平臺黏著度）。

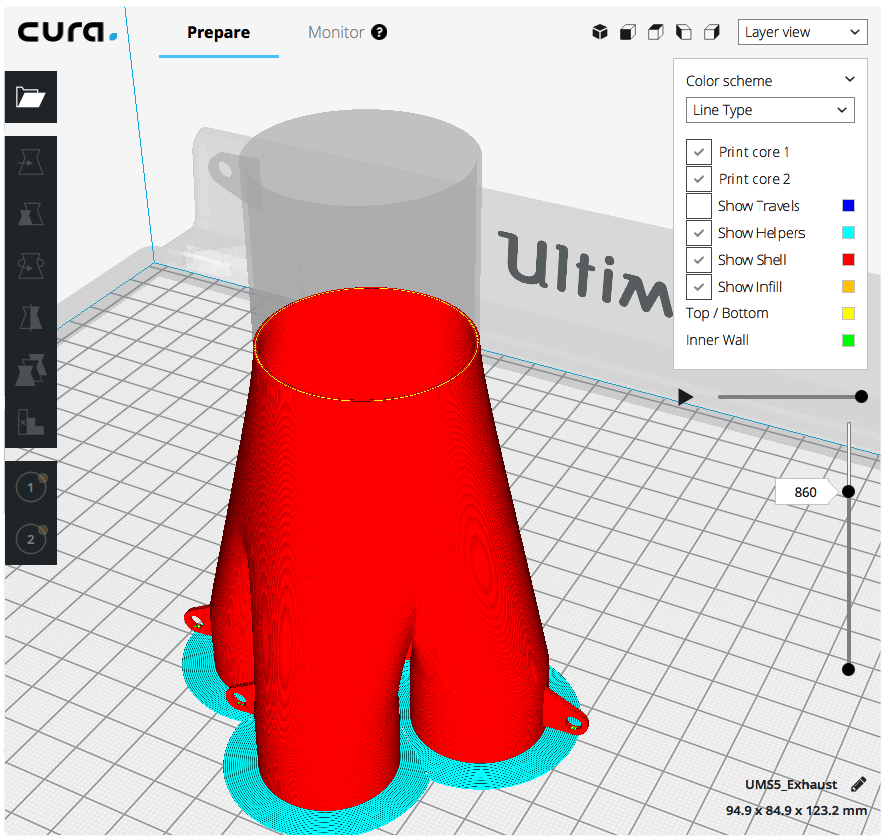

5.要查看選擇設定的結果，請將查看模式從實體視圖更改為圖層視圖。
6.在右下角，選擇藉由網路列印，儲存檔案或儲存到USB，具體取決於列印方式。
?貼心提醒：使用支撐列印時，可以選擇擠出機要用哪種支撐結構列印。讓您可以在Ultimaker S5上使用PVA支撐，
分離支撐或構建材料支撐來列印模型。
?貼心提醒：如果建立雙色列印，必須指定模型的材質顏色，並在完成切片前合併模型。
關於如何使用Ultimaker Cura的更多說明，請看Ultimaker Cura的教學文章。

四、開始列印
使用Cura Connect開始列印
Ultimaker S5可以通過Wi-Fi或網路上進行列印。當您的Ultimaker S5和電腦連接到同一網路時，可以使用Ultimaker Cura中的Cura Connect來完成此操作。
通過Cura Connect開始列印：
1.通過Wi-Fi或網路將您的Ultimaker S5連接到網路（若尚未完成）：
2.在網路選單中開啟Wi-Fi或網路。
3.在Ultimaker Cura中，進入設定>列印機>管理列印機。
4.點擊藉由網路連接的按鈕。
5.從顯示的列印機列表中選擇您的Ultimaker，然後點擊連接。這臺列印機現在是群組主機。
6.在Ultimaker Cura中切片您的3D模型。
7.點擊透過網路列印 開始列印。

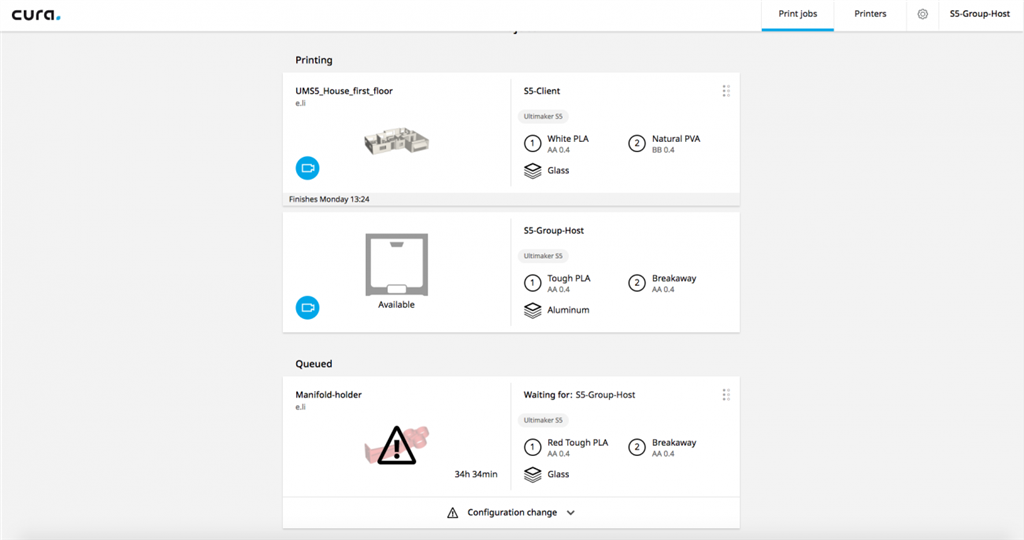

?貼心提醒：一旦列印開始，您可以通過開啟Ultimaker Cura螢幕頂端的監視器選項卡或使用Ultimaker app來監控它。
這使您可以查看列印的進度並在遠處控制您的Ultimaker S5。
?貼心提醒：傳送多個列印作業時，Cura Connect會自動將它們增加到列印對列中。
查看Cura Connect手冊查看更詳細的功能說明。

用USB列印
當無法通過網路列印時，3D列印檔案仍然可以通過USB傳送到您的Ultimaker S5。
1.將USB插入電腦。
2.在Ultimaker Cura中切片您的3D模型。 確保Ultimaker Cura中的材料、列印噴嘴和列印平臺設定與您的Ultimaker S5上的設置相符。
3.按下儲存到移動式儲存裝置按鈕將列印檔案儲存到USB（GCODE，GCODE.gz或UFP）。
4.再Ultimaker Cura移除USB並將USB從電腦中取出。

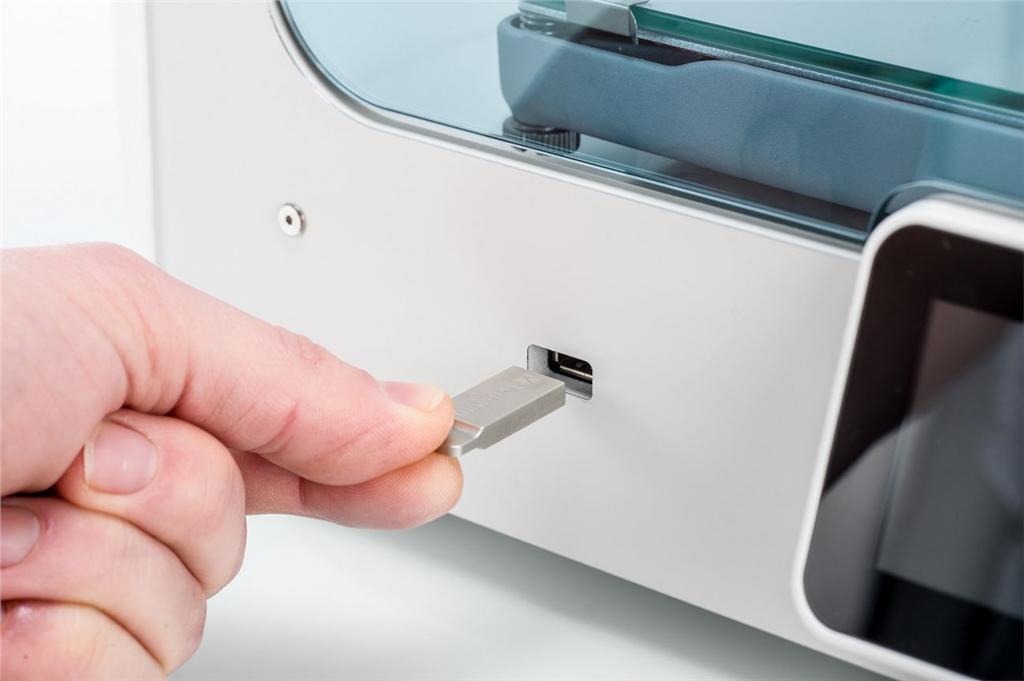

5.將USB放進Ultimaker S5的USB插槽中。
6.至狀態概覽選單選擇您想要列印的檔案。

五、取出列印物件
3D列印完成後，必須將它從列印平臺上移除。有幾種方法可以做到這一點，這取決於列印平臺的類型（玻璃或鋁）。
?請注意：使用(brim)邊緣時，請注意從列印平臺上取下列印物件時會割傷自己的危險。從列印平臺上取下物件後，使用去毛邊工具去除邊緣。
等待物件冷卻下來
如果在不使用黏著劑的情況下直接列印到平臺上，只需在列印後將列印平臺和列印物品冷卻即可。材料在冷卻時會收縮，讓您可以輕鬆地從列印平臺上移除列印物件。

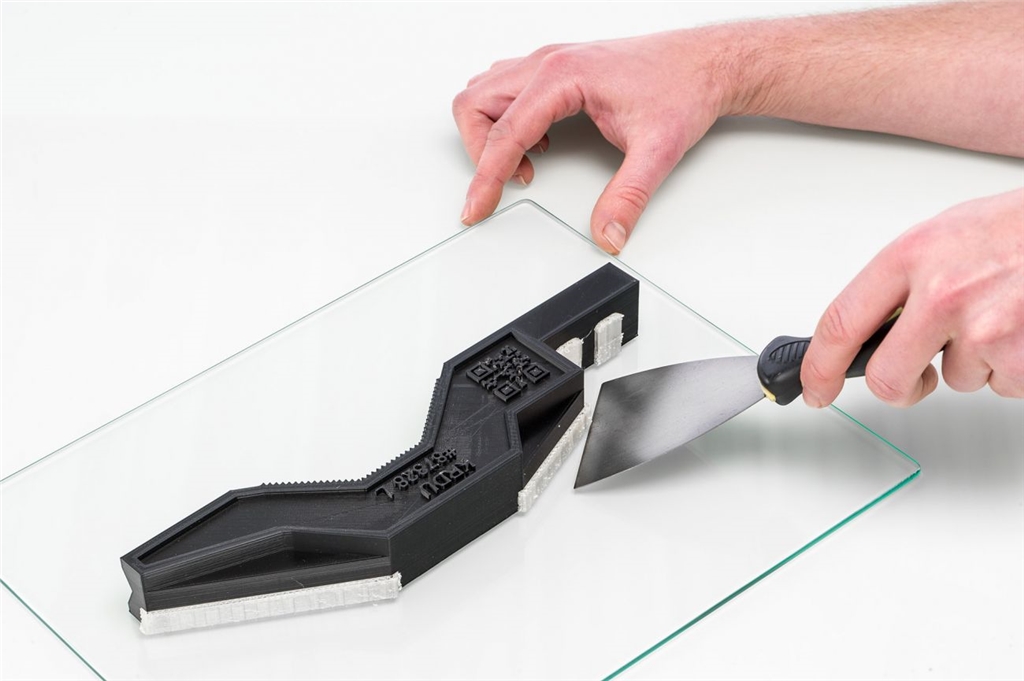

使用刮刀
如果您的列印物件在冷卻後仍黏著在列印平臺上，可使用刮刀移除列印物件。將刮刀放在列印物件下方，並與列印平臺保持平行，以免刮傷列印平臺。施加一些力量移除物件。刮刀也可以用來小心地從列印平臺去除列印的剩餘部分，例如邊緣或支撐結構。

?請注意：將列印平臺從列印機中取出，以免損壞列印平臺夾具。
用水
如果您使用膠水在列印平臺上列印，而上述兩種方法均不起作用，請使用水清除列印物件。
從列印機中取出列印平臺。若列印平臺仍然是熱的，請小心不要燙傷。在平臺背面用涼爽的自來水快速冷卻。列印材料會比正常冷卻時收縮更多。一旦夠涼時，物件就會自行移除。
或者，您可以在平臺的列印面上用溫水溶解膠水。一旦膠水溶解後，能更容易移除。如果使用PVA，請將列印平臺放在水中溶解PVA。讓物件更容易移除。

六 、移除支撐材料
溶解PVA支撐
PVA支撐結構可以通過將PVA溶解在水中移除。這需要花費幾個小時，並且不會留下痕跡。

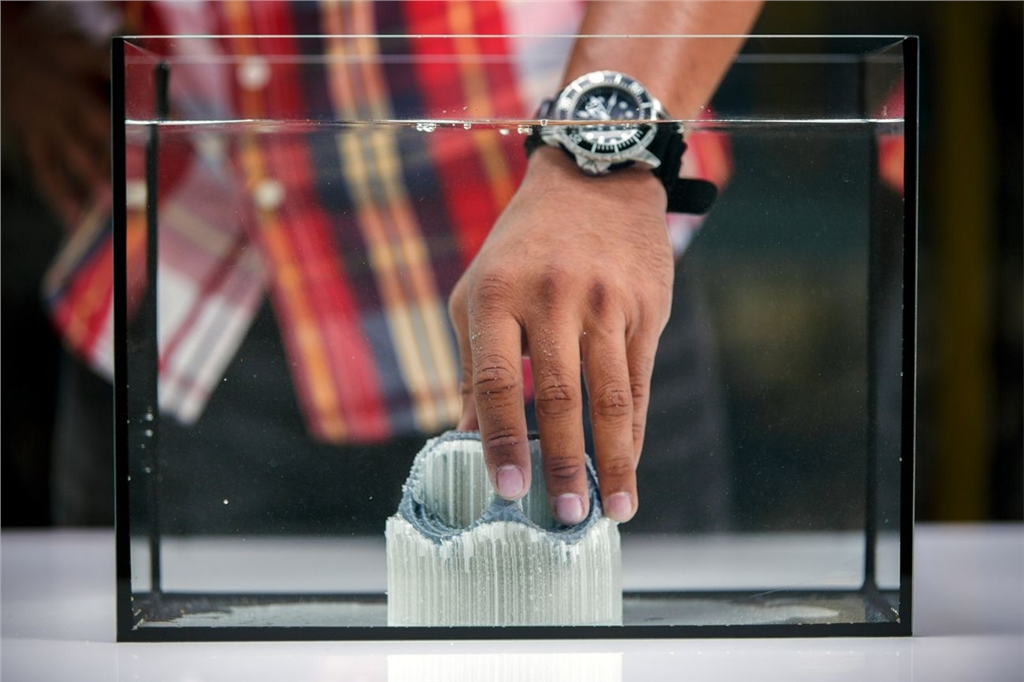

1.將物件浸入水中
在水中放入帶有PVA的列印物件，PVA將緩慢溶解。這個過程可以通過使用：
溫水。溫水會縮減溶解時間。當使用PLA作為建造材料時，請確保水溫不超過35°C，否則PLA的部分可能會變形。切勿使用50°C以上的水，因為會增加燃燒的風險。
攪拌。使用攪拌流水減少溶解時間。移動的水可使PVA更快速地溶解（在一些情況下，三小時內，取決於所使用支撐材料的量）。
鉗子。您可以通過將列印物件放入水中約10分鐘來加速PVA溶解，然後用鉗子除去大部分支撐。當列印物件放回水中時，只需要溶解PVA的其餘部分。

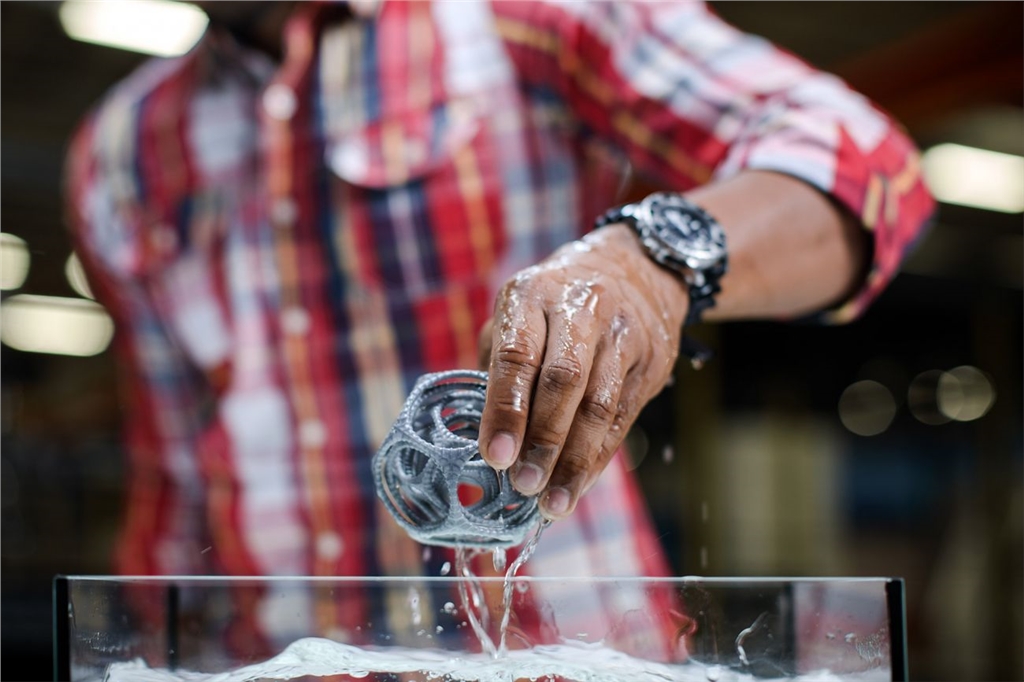

2.用清水沖洗
PVA支撐完全溶解後，用水沖洗列印物件以除去多餘的PVA。
3.讓物件乾燥
如果需要，讓列印物件完全乾燥並對建造材料進行額外的後處理。
4.廢水處理
PVA是一種可生物降解的材料，在大多數情況下，處理水很容易。從水龍頭中沖熱水約30秒，以去除任何多餘的飽和PVA水，避免堵塞問題。

移除分離支撐
使用Ultimaker Breakaway作為支撐材料列印時需要後處理移除支撐結構。
?請注意：建議在支撐結構若含有尖角或較大時佩戴防護手套。

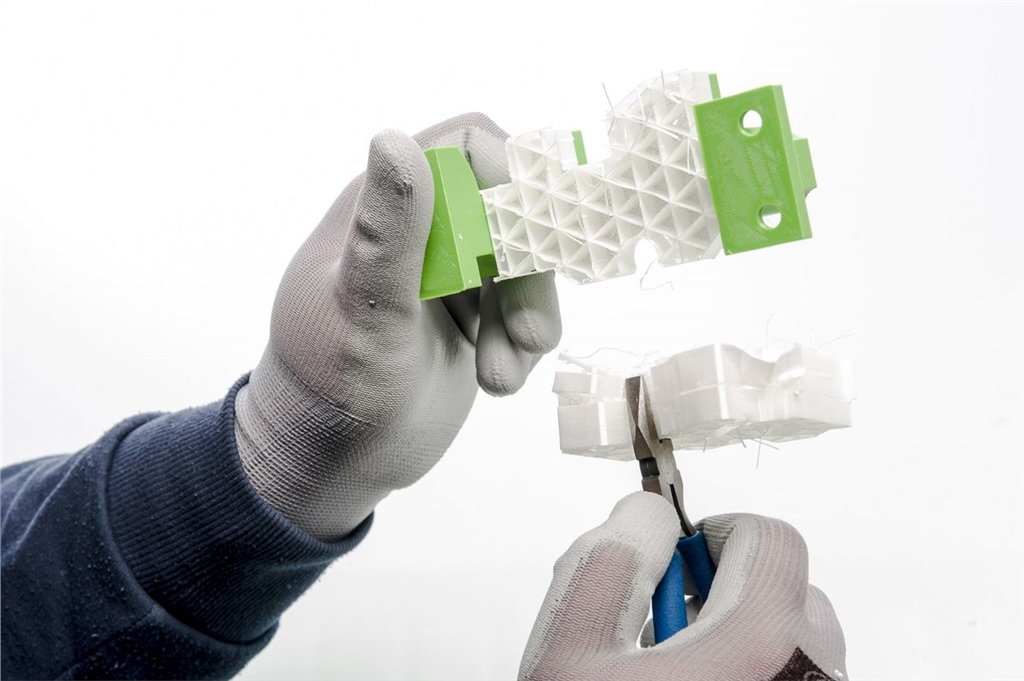

1.撕開內部支撐結構
先用斜口鉗移除支撐結構的牆壁。讓您可以快速拆除大部分內部支撐結構。
2.從建造材料中拉出分離支撐
去除大部分支撐結構之後，其餘部分可以從建造材料中拉出。使用鉗子抓住角落處的分離支撐，並小心地將其放在其下方，然後向上彎曲。對幾個角重複此操作，以便鬆開模型角落周圍的支撐。之後，從模型中拉出Breakaway支撐。

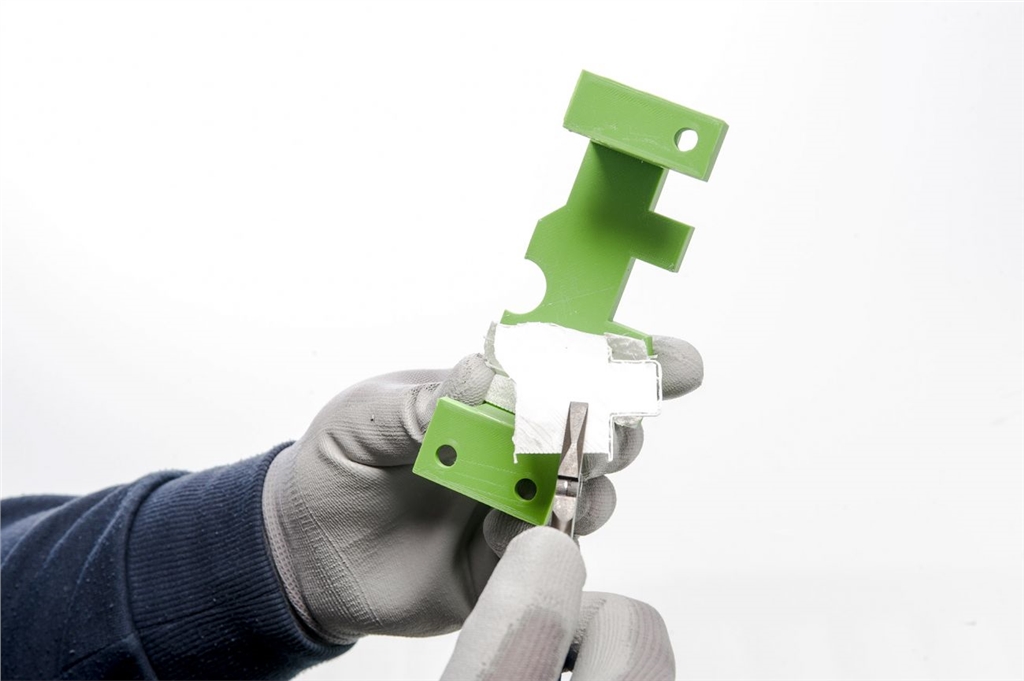

3.從模型上剝下最後的痕跡
有時在從建造材料中拉出分離支撐後，支撐材料的最後一層仍然會存在。如果發生這種情況，請使用鉗子將其邊緣剝離。模型上任何殘留的痕跡都可以使用鑷子去除。

七、 更換線材與噴嘴
更改材料
通過使用選單的步驟，可以在Ultimaker S5上輕鬆更改材料。除了更換材料外，您也可以選擇僅載入或卸載材料。插入材料之前，請先確認已安裝符合的列印噴嘴。
1.到設定選單，選擇要使用的材料，然後選擇更改。
2.等待列印噴嘴加熱並卸載材料。
3.從進料器和捲軸架上取下材料。
4.將新材料放在捲軸架上
5.等Ultimaker S5檢測材料。
6.將材料末端放入進料器，輕輕推動，直至進料器夾住線材，看到材料在送料管中。
7.等待Ultimaker S5加熱列印噴嘴並將材料裝入列印頭。
8.確認新的材料從列印噴嘴擠出。
9.等候一下讓噴嘴冷卻下來。
?提醒：使用第三方材料時，可以手動選擇材料類型。
更換列印噴嘴
通過使用選單中的步驟，可以在Ultimaker S5上輕鬆更改噴嘴。除了更換列印噴嘴之外，您還可以選擇加載或卸載列印噴嘴。
1.到設定選單，選擇要更改的列印噴嘴，然後選擇更改。
2.等待列印噴嘴加熱，卸載材料，然後再次等候冷卻。
3.開啟玻璃門和列印頭風扇。
4.擠壓槓桿將列印噴嘴滑出列印頭，小心取下列印噴嘴。
5.通過擠壓列印噴嘴壓桿並將其滑入列印頭插槽直至聽到咔嗒聲，插入列印頭。
6.小心關閉列印頭風扇支架。
7.等待Ultimaker S5將材料載入到噴嘴中。
?請注意：請勿用手指觸摸列印噴嘴背面的接觸點。
?提醒：確認列印噴嘴完全垂直時取下或安裝，以便它可以平滑地滑入/滑出列印頭。
?提醒：列印噴嘴可能在噴嘴周圍有裝一個環。在使用Ultimaker S5的列印噴嘴之前，請取下此噴嘴環。
?提醒：無法同時更換材料和噴嘴。如果您想要同時更換兩種材料，必須首先卸載材料，然後更換列印噴嘴，之後再加載新材料。
更換列印平臺
從玻璃列印平臺切換到鋁製列印平臺時，或者反過來，列印機中的構建設置也必須更改。
1.至設定選單並選擇列印平臺。
2.按Select（選擇）類型將列印平臺類型更改為放在您Ultimaker S5中的列印平臺類型。

八、列印平臺校正
在使用Ultimaker S5時，要先執行列印平臺校正以確保列印物件與平臺間的能有效黏合。如果噴嘴與列印平臺間的距離太大，則您的列印物件將無法確實黏著到玻璃平臺上。另一方面，如果噴嘴很靠近列印平臺，可以防止材料擠出。
?提醒：確認噴嘴下方沒有多餘的材料，並在列印開始前或要校正列印平臺時，確認列印平臺是乾淨的，否則可能會不準確。
主動校正
列印開始時，列印機會自動執行主動校正，建立完整的第一層。在主動校正期間，Ultimaker S5將建立列印平臺表面的詳細高度圖。此訊息可用來彌補列印第一層列印平臺的任何不準確度。可藉由列印時調整平臺的高度。
?小心：在主動校正過程中請勿觸摸Ultimaker S5，可能會影響校正過程。
手動校正
當列印平臺的水平距離太遠要進行主動校正時，可以執行手動調正。
1.到主選單>維護>列印平臺>手動校正。
2.等待Ultimaker S5準備手動調正程式。
3.使用觸控螢幕控制移動列印平臺，直到第一個噴嘴和列印平臺間的距離約為1mm。確認噴嘴靠近列印平臺而不碰觸到。
4.調整右前方螺絲以大致齊平前方的構建板。噴嘴和構建板之間應有大約1毫米的距離。確認繼續。
5.對左前方的螺絲重複步驟4的動作並確認

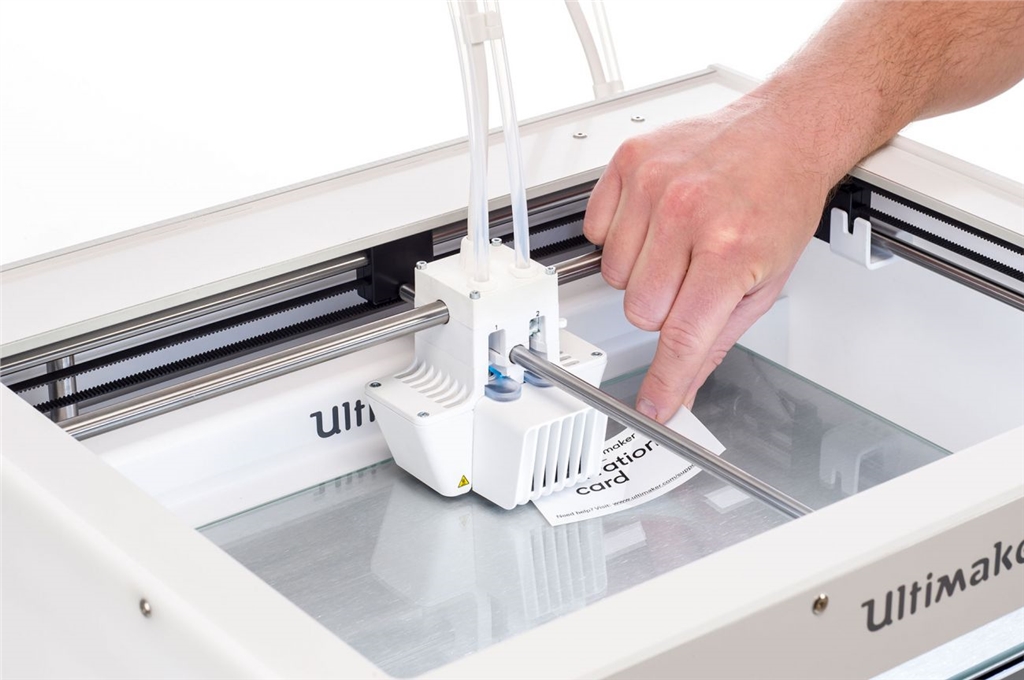

6.將校正卡放在噴嘴和平臺之間。使用觸控營幕控制裝置來調整列印平臺的位置，直到移動校正卡時感覺到一些摩擦為止

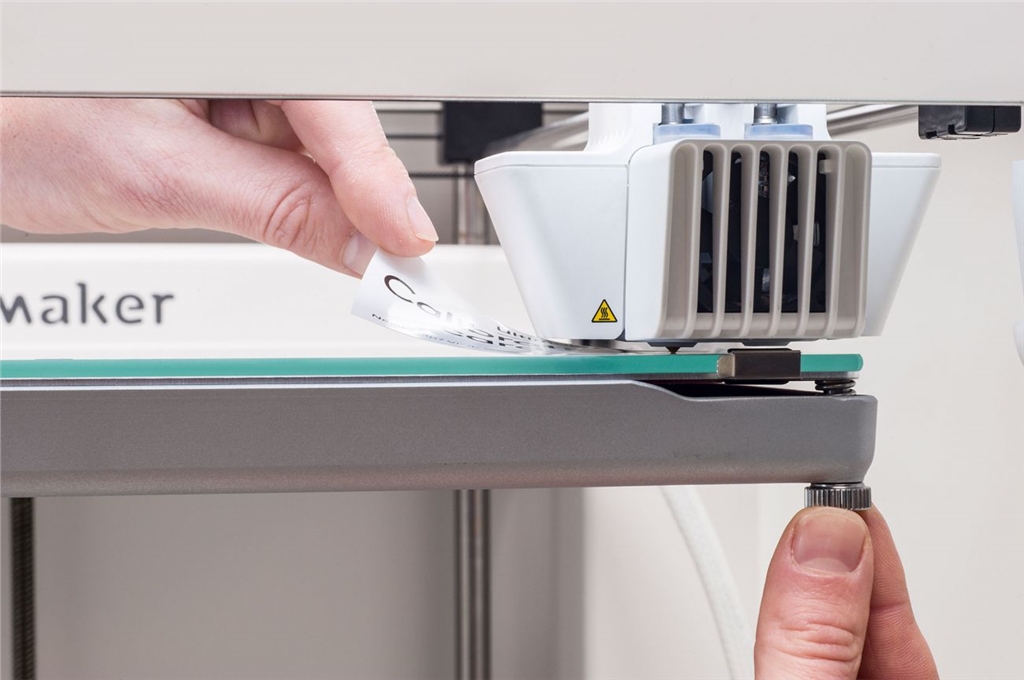

7.將校正卡放入噴嘴和右前方的列印平臺之間。調整螺絲，直到移動校正卡時感覺到一些摩擦力。
8.在左前方重複步驟7並確認以繼續。

使用第一個噴嘴校正列印平臺後，需要對齊第二個噴嘴，以確保正確設定兩個噴嘴的高度。為此，只需使用校正卡設定正確的高度即可。
1.將校正卡放在第二個噴嘴和底座之間。使用控件調整列印平臺的位置，直到移動校正卡時感覺到一些阻力。
2.等待列印機完成手動調正程序。
?請注意：使用校正卡進行微調時，不要對列印平臺施加力量，因為會導致校正不準確。

九、XY偏移校正
除了垂直偏移之外，還需要配置X和Y方向上噴嘴之間的水平距離。隨著Ultimaker S5提供的列印噴嘴已經過校正，但當列印機檢測到新組合時，您需要再次執行XY偏移校準。該校正只能進行一次;之後，訊息會被儲存在列印機上。正確的XY校正將確保兩種顏色或材料良好對齊。
要執行校正，您需要一個XY校正表，您可以在配件盒內找到，或者下載：
玻璃平臺
鋁板平臺
在開始校正之前，確認已安裝2個列印噴嘴和材料，並且選擇正確的XY校正表。
開始校正：
1.到主選單>維護>列印頭> XY偏移校正並選擇開始校正。
2.Ultimaker S5將在列印平臺上列印網格圖案。直到完成。

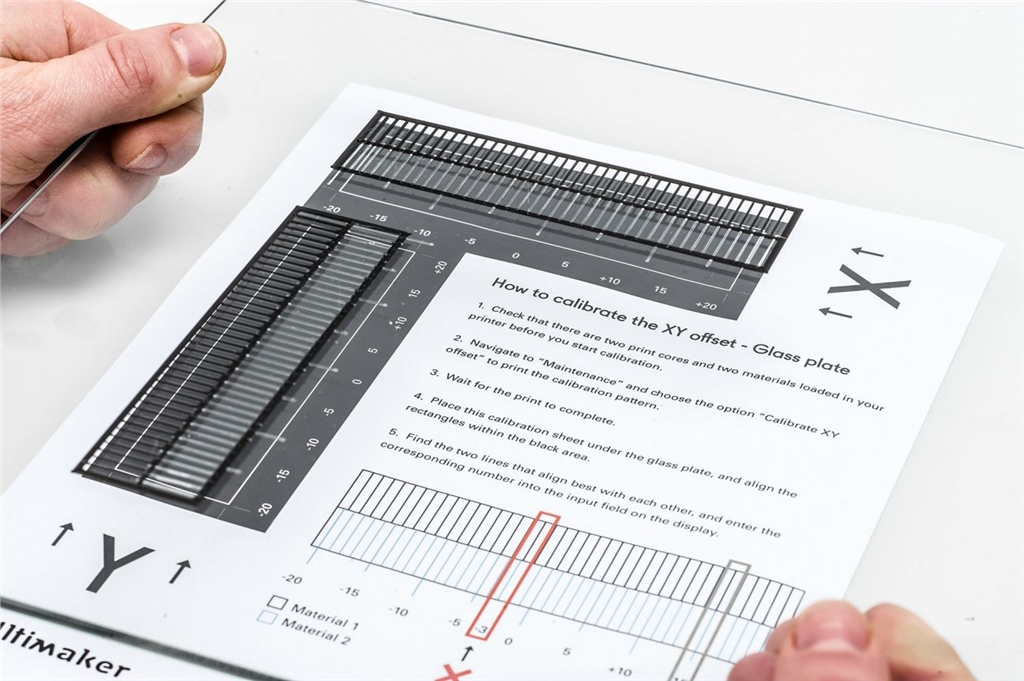

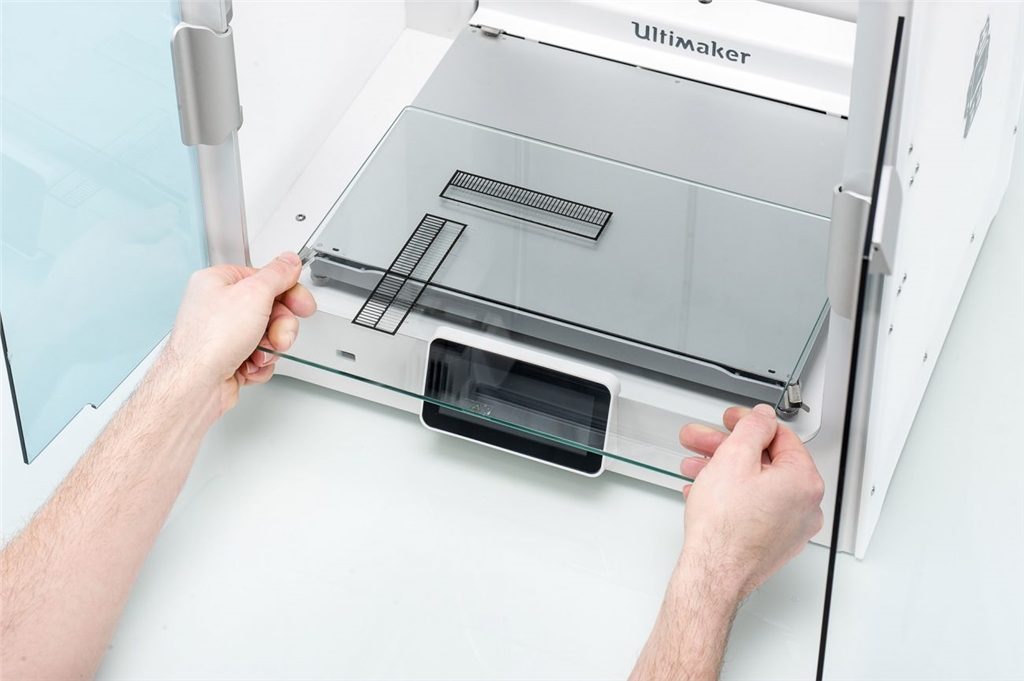

3.Ultimaker S5冷卻後，從列印機上取下列印平臺並將其與XY校正表對齊。確認印刷的網格精確地放置在紙張上的兩個矩形上/下面。
?貼心提醒：如果您在玻璃列印平臺上執行XY校正，則必須將玻璃列印平臺放置在紙張XY校正表的頂部。對於鋁製列印平臺，將透明XY校正表放置在平臺的頂部。
?貼心提醒：重要的是將XY偏移列印黏著在列印平臺上，且不會出現欠擠壓的跡象。如果有，建議重複校正列印。

十、升降開關校正
開關托架可以使第二個列印噴嘴升降。 成功的雙重列印，重要的是列印噴嘴的切換功能良好。 當Ultimaker S5出廠時，電源開關已經校正，若有需要，也可以手動執行校正。
執行開關校正：
1.到主選單>維護>列印頭>校正提升開關並選擇開始校正。

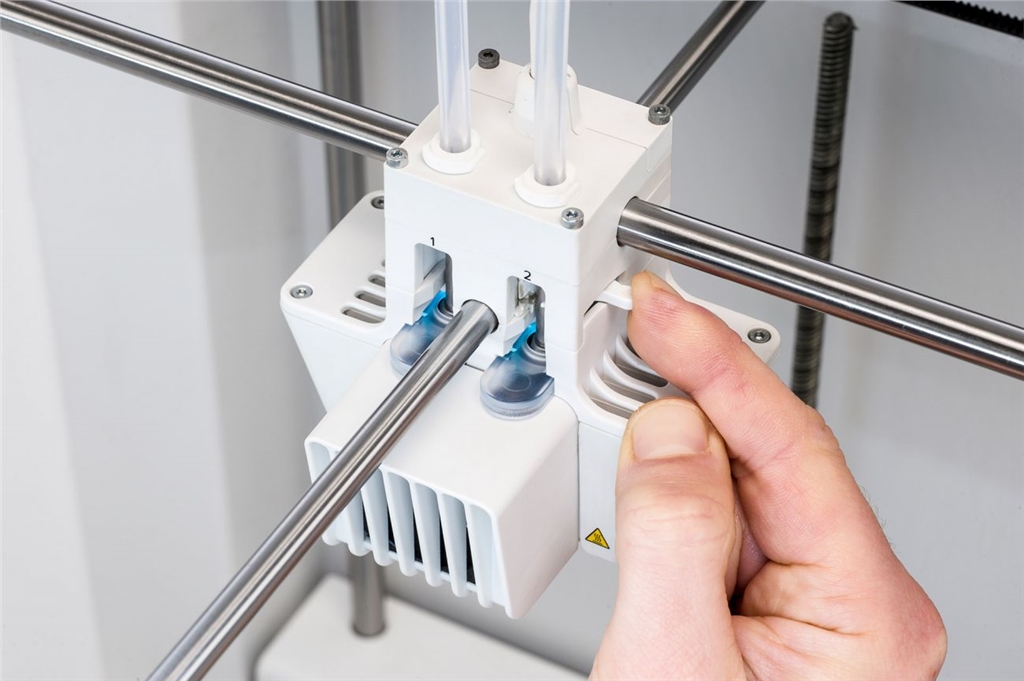

2.朝著您移動列印頭側面的升降開關。

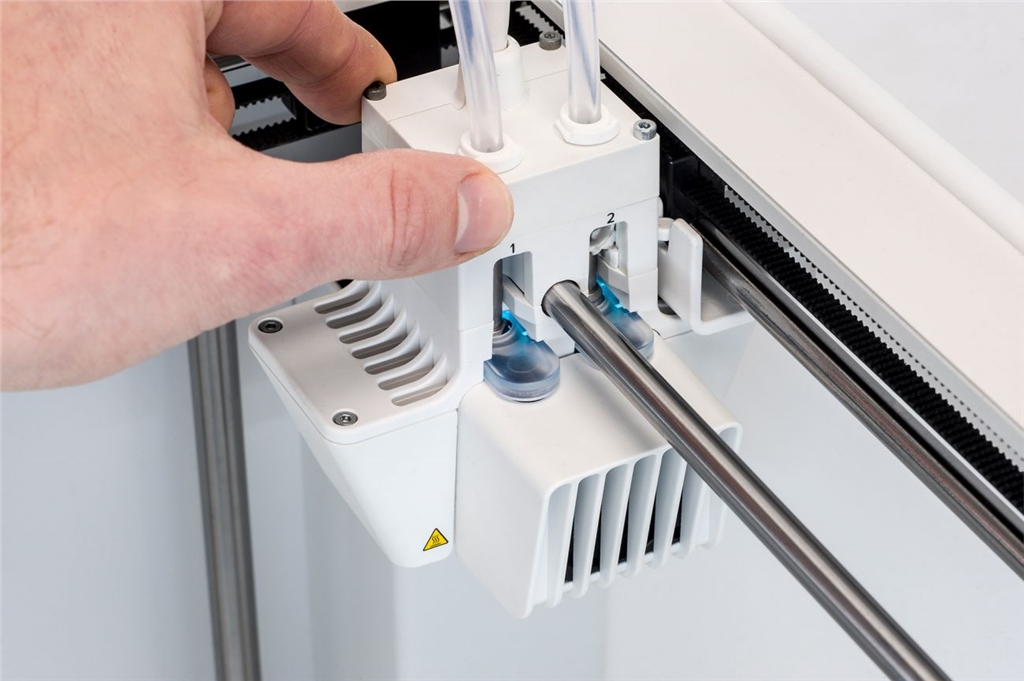

3.移動列印頭，使升降開關裝入開關托架中。 確認完成後。
4.等待列印頭返回原位並測試升降開關。
5.升降開關是否下降並抬起列印噴嘴， 如果是，請按確定完成校正。 如果不是，請選擇否再次執行校準。
