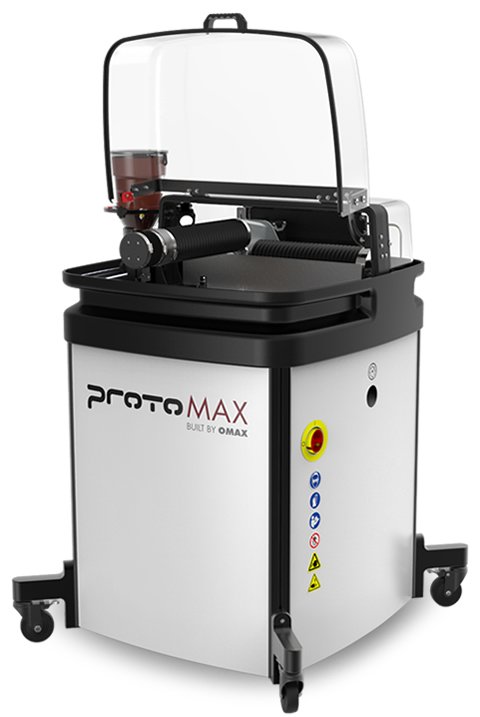

Omax ProtoMAX 水刀切割機
ProtoMAX 是一款革命性的二合一水刀切割機，延續了 OMAX® 水刀的技術優勢，可實現快速、精確的切割。 它由美國水刀行業最優秀的工程師開發，可以切割大多數材料。 ProtoMAX 是原型設計或小規模生產的理想解決方案，是世界上第一臺小型水刀一體機。

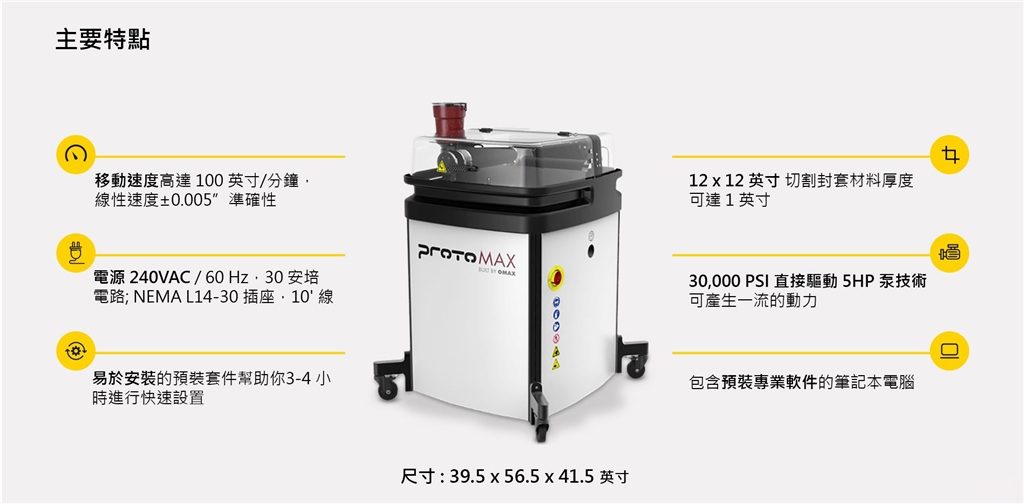

主要特點
尺寸的最大性能
• 5 HP 泵可產生 30,000 PSI 一流的切割力
• 在各種材料上可達到1英寸的切割厚度
• 經過驗證的直接驅動泵技術高效可靠
簡單設置和使用
• 專為磨料水射流切割而設計的軟件。 易於設置和使用 - 行業黃金標準
• 佔地面積小，非常適合狹小空間，適合通過標準門口（可能需要進行一些修改）
• 預安裝套件可幫助您準備快速安裝
• 系統和開始切割所需的所有組件均裝在一個包裝中
• 配備額外的工具和備件，以最大限度地減少停機時間
• 隨附預配置了 ProtoMAX 控制軟件的筆記本電腦
• 開箱後安裝時間為 3-4 小時
• 手動Z軸（切割頭）
• 移動裝置：泵和系統安裝在腳輪上，以便於重新定位
操作安全、可靠
• 安靜/乾淨的水下切割（約 76 分貝）
• 切割過程中，當蓋子升起時，泵自動關閉
• 精密的 X 和 Y 驅動部件置於保護性密封波紋管中
• 超靈活的不銹鋼軟管可保護高壓管道
• 工業燈投射在切割床上
• 配備高壓傳感器和安全閥，優化切割速度和安全性

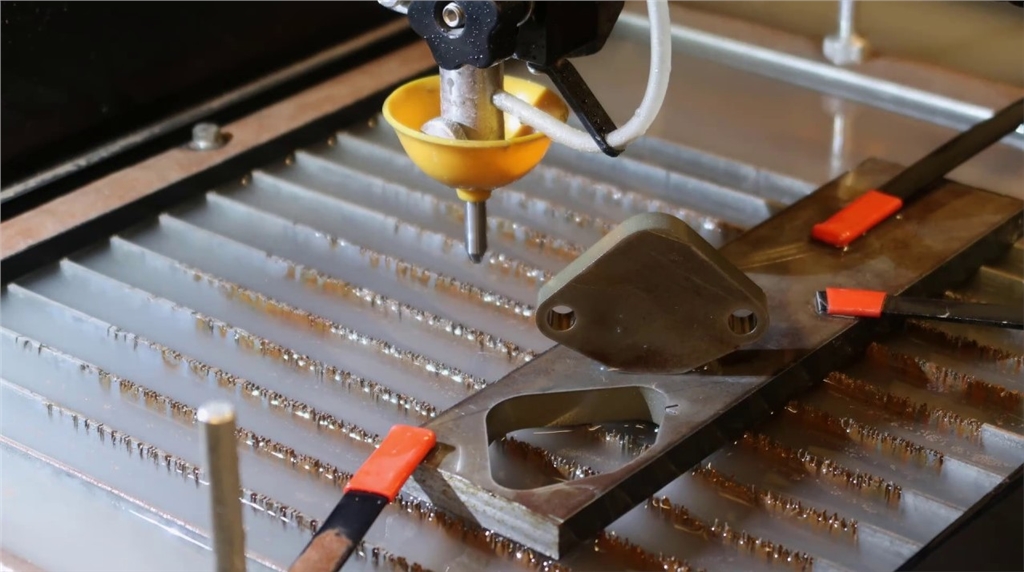

• 材料固定夾穩穩固定材料
操作成本低
• 泵在非切割過程中停止，以節省電力
• 通過最佳的壓力和切割模式將石榴石消耗降到最低
• 系統配置的變頻驅動器可實現高性能的電機控制，減少能源消耗和維護。

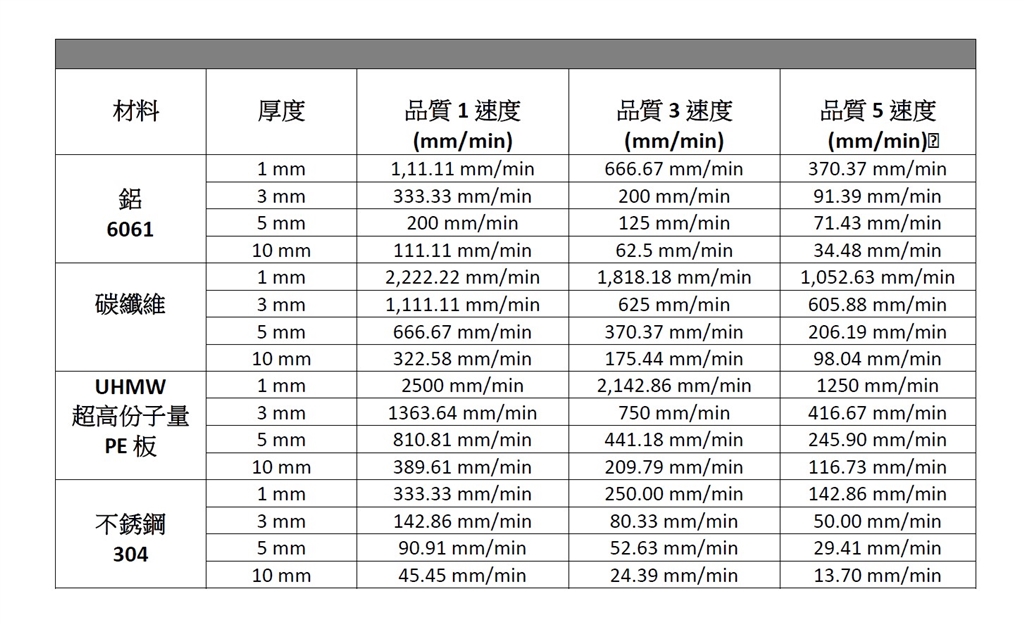

ProtoMAX的線性切割數據
說明： 品質1，最快切割；品質5，最佳切割；一般推薦品質3。實際切割速度根據圖紙的複雜性而變化。實際的切割速度根據圖紙的複雜程度而變化。
套裝包括:
ProtoMAX 磨料水射流切割臺 x 1
ProtoMAX 30,000psi 5hp 直接驅動泵 x 1
噴嘴組件 x1
石榴石磨料 ( 55 磅桶 ) x 1
排水水箱 x 1套
過濾袋，毛氈 x 1
潛水泵 x 1
噴水套件 x 1
板條，接水箱 x 20
混合管 x 3
流孔組件 ( 藍寶石，尺寸 0.008 英寸 ) x 3
噴嘴防濺裝置 x 1
水過濾器 0.5 微米 CBC-5 x 1
Last chance過濾器 x 3
80目磨料（25公斤/袋）x 2袋
聯繫我們以獲取更多相關資訊！
機器尺寸
| 佔地面積: |
41.5 英寸 x 39.5 英寸（1,054 毫米 x 1,004 毫米） |
| 重量（空）: |
550 磅（250 公斤） |
| 高度（關上蓋）: |
56.5 英寸（1,435 毫米） |
| 高度（打開蓋）: |
73.0 英寸（1,854 毫米） |
| 工作重量（水箱中有水）: |
750 磅（340 千克） |
標準型號規格
| 最大支撐材料負載: |
50 磅/平方英尺（244 千克/平方米） |
| 電源: |
230-240 VAC, single phase, 30A, 50/60 Hz |
| 速度: |
100 英寸/分鐘（2,540 毫米/分鐘） |
| 線性位置精度: |
±0.005 英寸（±0.127 毫米） |
| 重複性: |
±0.003 英寸（±0.076 毫米） |
工作區域
| X-Y 切割移動量: |
12.0 英寸 x 12.0 英寸 (304 毫米 x 304 毫米) |
| Z 軸移動量: |
1.0 英寸（25 毫米） |
| 工作臺尺寸: |
14.5 英寸x 15.25 英寸 (368 毫米 x 393 毫米) |
| 環境要求（水和電）: |
環境溫度為 50 至 90 °F (10-32 °C)，濕度為 95% 或更低 |
| 位置和基礎（水和電）： |
適合在室內使用； 必須放置在堅硬、水平、堅固、無孔、阻燃的表面上。 建議使用混凝土地板。 |
泵描述
| 泵馬力: |
5馬力（3.7千瓦），直接驅動 |
| 輸出量: |
30,000 psi (2,068 bar) |
| 孔徑和流量: |
0.008 英寸 / 0.25 gpm (0.2 mm / 0.95 lpm)
* 建議的最大孔口尺寸。 孔口尺寸越小，流量相應越低 |
供水
| 最小輸入水壓: |
45-85 PSI |
| 最小流量: |
0.75 GPM |
| 所需溫度: |
45-80 °F |
