3倍抗撕．強(qiáng)韌升級(jí)
彈韌兼具，高度抗撕裂的理想軟料
測(cè)試模型輕鬆承受高達(dá) 60,000次重複彎曲*，撕裂強(qiáng)度達(dá) 39.1 kN/m，橡膠般的柔韌特性，長(zhǎng)時(shí)間使用不易損壞，讓您輕鬆創(chuàng)造無限可能。
*彎曲疲勞測(cè)試（23℃，60°彎曲，100次 循環(huán)/分鐘）
產(chǎn)品特點(diǎn)
極致彈力，高度延展性

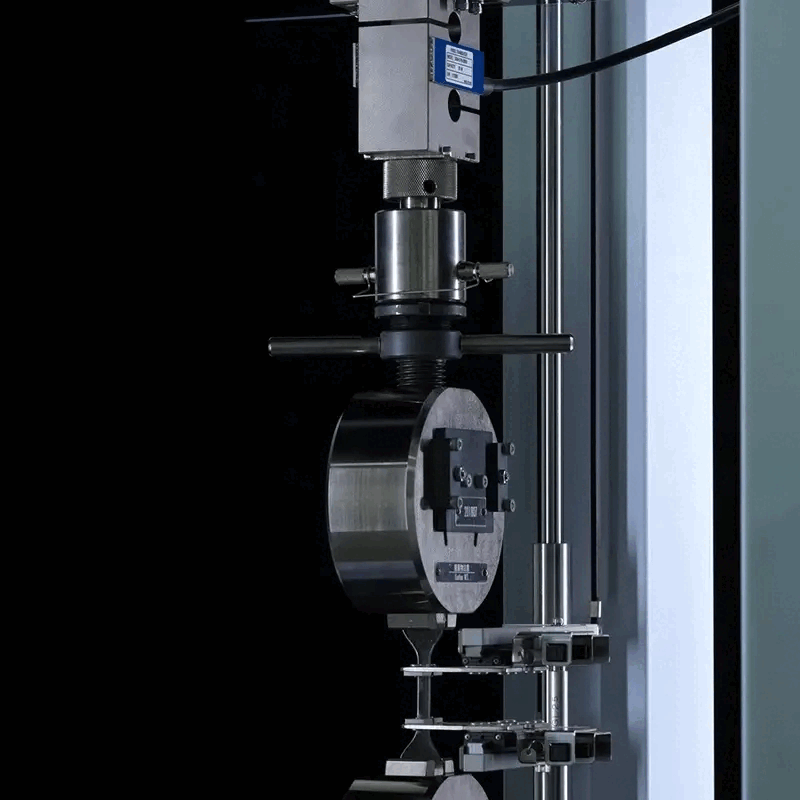

擁有4倍超高拉伸強(qiáng)度（斷裂延伸率： 391%*），EL400 樹脂如橡膠般的柔韌與硬度，提供超越極限的長(zhǎng)效穩(wěn)定。
超凡回彈力，穩(wěn)定不變形
具備50-55%的回彈率，變形後迅速恢復(fù)原狀，適用於長(zhǎng)期測(cè)試與反覆驗(yàn)證的產(chǎn)品開發(fā)過程，確保列印物件耐用持久。
應(yīng)用實(shí)例
EL400擁有反覆彎曲與高度抗撕裂的特性，特別適用於高強(qiáng)度使用情境而不會(huì)輕易損壞或破裂，例如腳踏車坐墊以及運(yùn)動(dòng)鞋結(jié)構(gòu)底。
廣泛應(yīng)用的理想選材
具備高度彈性和抗撕裂特性，符合嚴(yán)格的工業(yè)製造標(biāo)準(zhǔn)。其優(yōu)異的特性成為泡棉和 TPU 的理想替代選擇，適合於多領(lǐng)域應(yīng)用。
*以下數(shù)據(jù)為材料完成後處理之表現(xiàn)，後處理方式可參考下方教學(xué)。
使用指南
| 設(shè)置項(xiàng)目 |
建議設(shè)定值 |
| 列印厚度 |
100 微米 |
| 模型壁厚 |
≥ 1.5 毫米 |
| 回程速度 |
120 - 150 毫米/分鐘 |
| 支撐粗細(xì) |
1.0 毫米 或 ≥ 1.2 毫米 |
* 提示 :
1. 列印時(shí)建議貼底列印，可降低變形的發(fā)生。模型造型需要架設(shè)支撐可參考第2點(diǎn)。
2. 模型支撐或是造型之間的空間若太小有可能讓樹脂固化於縫隙中，影響列印成形。
3. 列印時(shí)建議放慢抬升及回程速度，並提高靜止時(shí)間．回程速度依模型種類調(diào)整。
4. 熱固化主要可以幫助提升材料的機(jī)械性能,特別是抗拉伸及抗撕裂強(qiáng)度,同時(shí)也將降低延展性,實(shí)驗(yàn)室測(cè)試數(shù)據(jù)可參考第一頁TDS內(nèi)容,建議可依列印模型的應(yīng)用需求選擇適用的二固化方式。

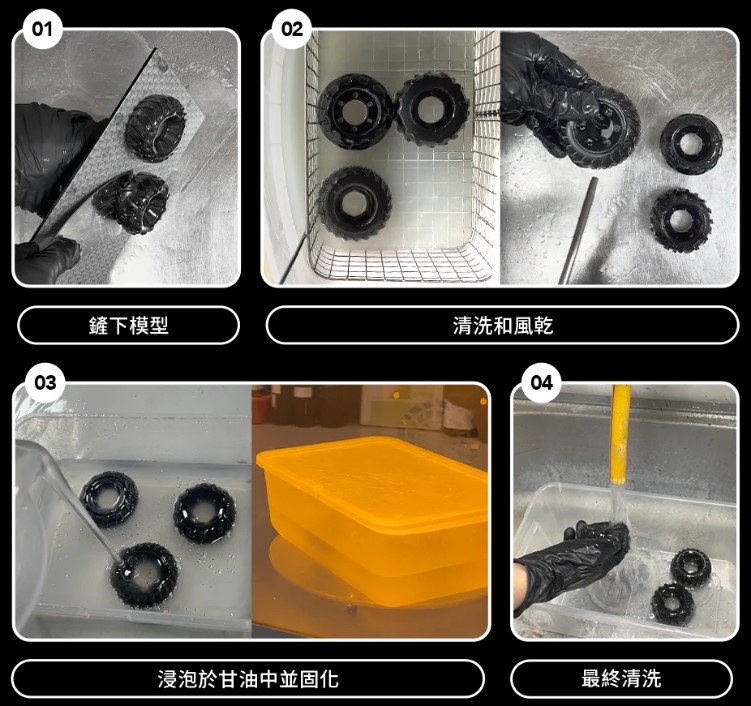

後處理方法
1. 使用 Phrozen Wash 於 95% 乙醇中清洗。
2. 請(qǐng)務(wù)必將模型內(nèi)部洗淨(jìng)。
3. 清洗後靜置至少 30 分鐘，確認(rèn)物件乾燥後即可進(jìn)行固化。
後固化
1. 使用 Phrozen Curing Station 進(jìn)行 。
2. 將模型浸泡於甘油中並進(jìn)行約 60 分鐘的固化，固化完成後須盡快取出。(浸泡甘油可提高模型完整度，降低表面黏度。)
*提醒： 浸泡甘油時(shí)物件之間需有間隔，以避免模型固化黏在一起。請(qǐng)勿長(zhǎng)時(shí)間浸泡於乙醇／甘油 / 水中，以避免樹脂吸收溶劑而膨脹變形。
模型清洗
1. 以清水洗淨(jìng)固化完成的模型。2. 清洗後放置於陰涼、通風(fēng)的室內(nèi)環(huán)境陰乾。3. 如果需要再增加抗撕裂與回彈等表現(xiàn)，可再加熱 80°C 烘烤 2 小時(shí)。(請(qǐng)參考上面規(guī)格)。
*提醒：清洗或後固化後需立即將物件清洗乾淨(jìng)，勿長(zhǎng)時(shí)間浸泡於水中或甘油中，以避免樹脂吸收溶劑而膨脹變形。?
立即享受Phrozen各式樹脂帶來的光固化列印體驗(yàn)，可以依照需求、特性做客製化的選擇，提供您最佳的成品效果，或者立即連繫我們諮詢更多內(nèi)容。
| 顏色 |
灰色 |
| 黏度 |
2300 - 3000mPas |
| 密度 |
1.04 g/cm³ |

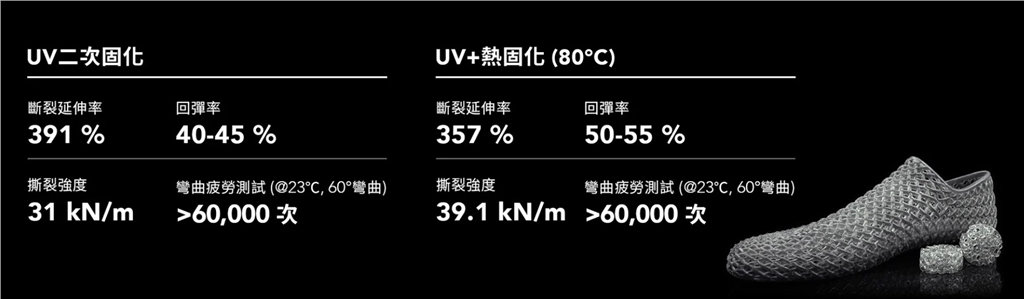

| 斷裂拉伸強(qiáng)度 |
UV 二次固化：6.3 MPa
UV+ 熱固化 (80°C) : 10.5 MPa |
| 斷裂伸長(zhǎng)率 |
UV 二次固化：391%
UV+ 熱固化 (80°C) : 357% |
| 撕裂強(qiáng)度 |
UV 二次固化：31 kN/m
UV+ 熱固化 (80°C) : 39.1 kN/m |
| 硬度 |
Shore A
UV 二次固化：70 - 75A
UV+ 熱固化 (80°C) : 73 - 75A |
| 回彈率 |
UV 二次固化：40 - 45%
UV+ 熱固化 (80°C) : 50 - 55% |
| 彎曲疲勞測(cè)試 |
UV+ 熱固化 (80°C) : >60,000 |
| 重量 |
1KG |
| 建議清洗方式 |
酒精噴霧清洗並以氣槍吹乾(浸泡酒精不宜超過30秒) |
| 適用機(jī)種 |
Phrozen 3D Printer Series |
