Revopoint Trackit 光學追蹤式 3D 掃描器
型號 RP0023
品牌 Revopoint

Revopoint Trackit

商品詳細介紹
商品規格

Revopoint Trackit 光學追蹤式 3D 掃描器

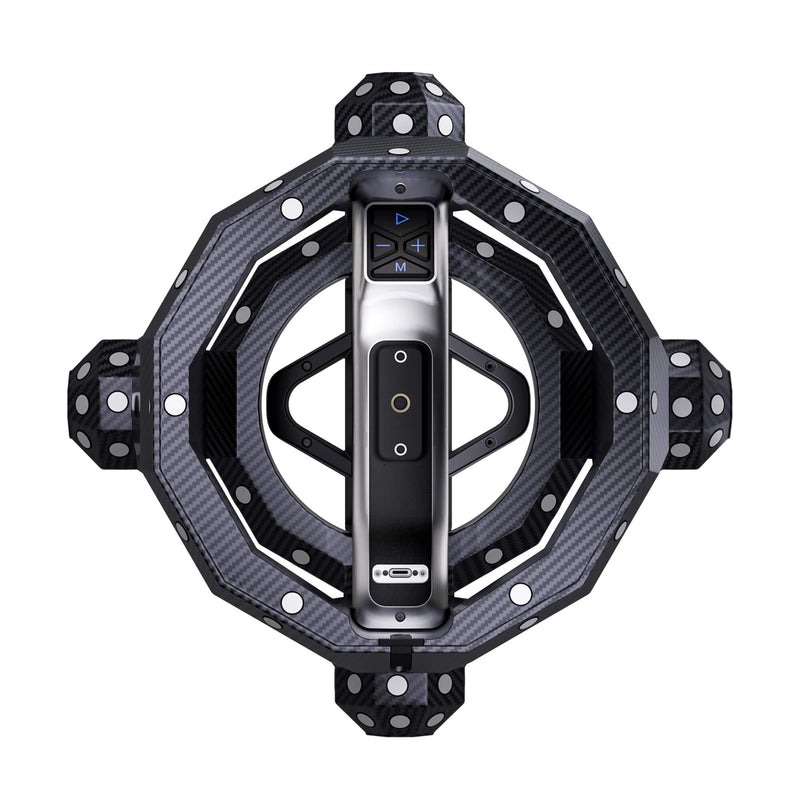

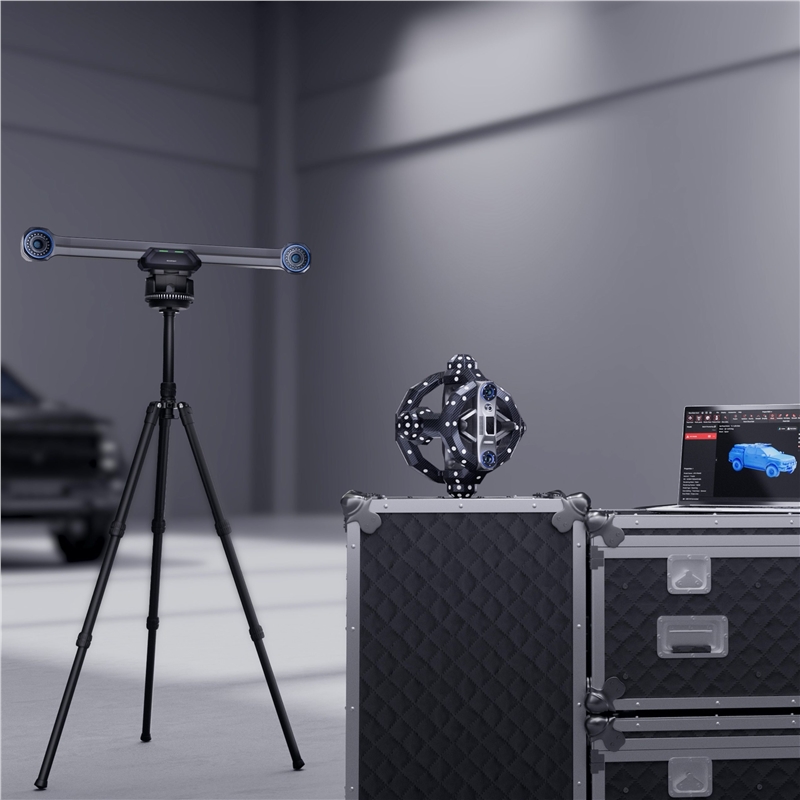

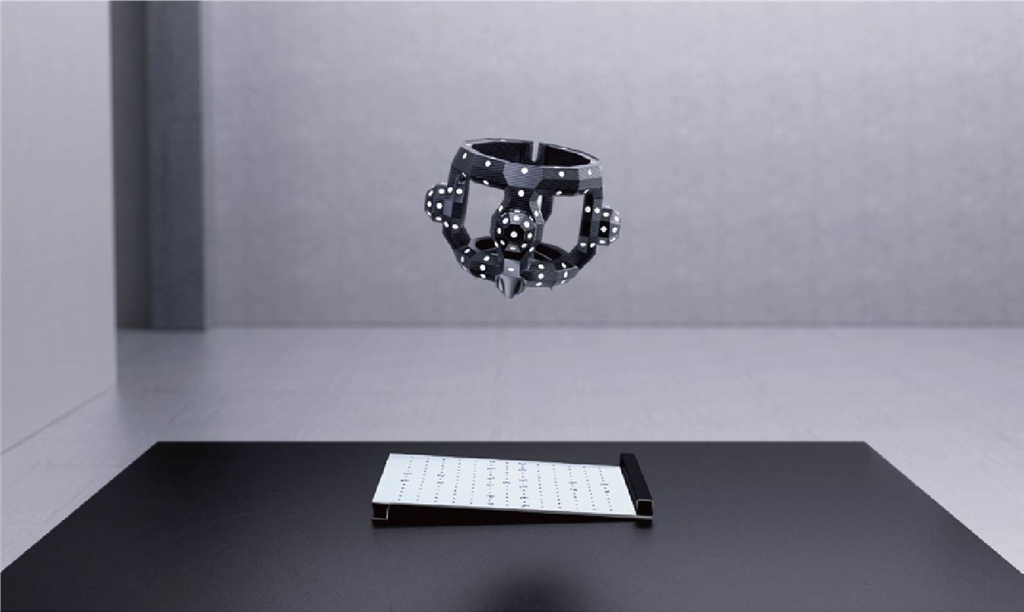

Trackit 是由 Revopoint 全新獨立研發的首款追蹤式 3D 掃描器，主要由高精度 3D 掃描器 Scanner 和光學追蹤感測器 Tracker 構成。

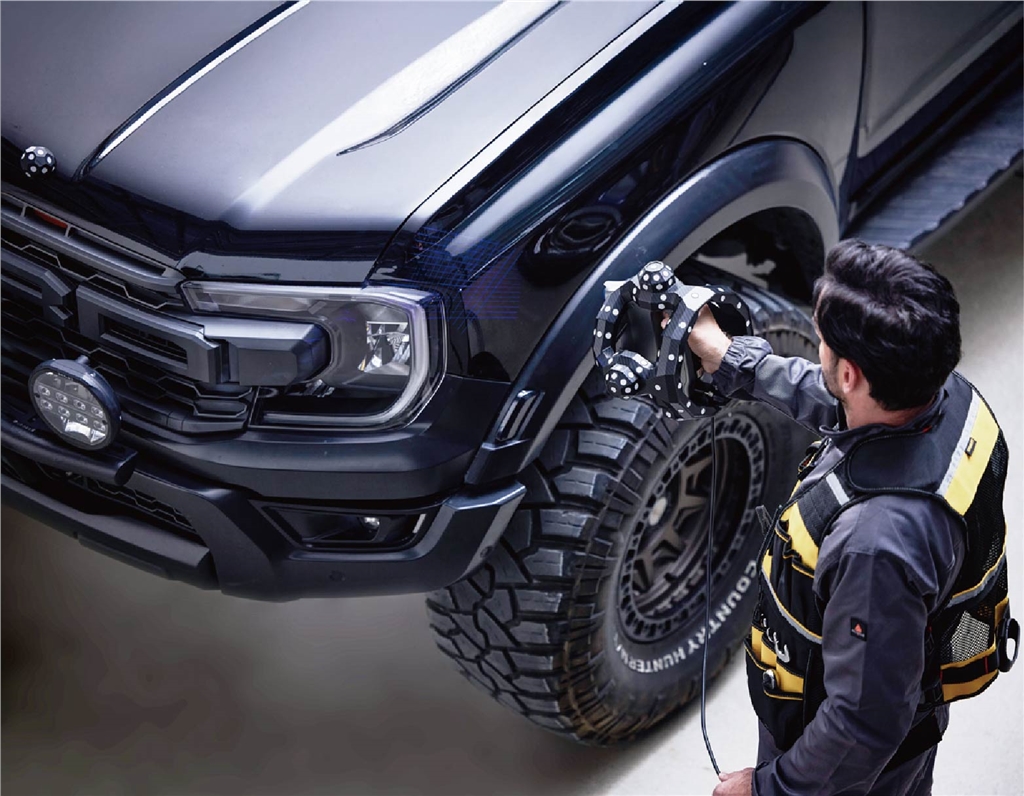

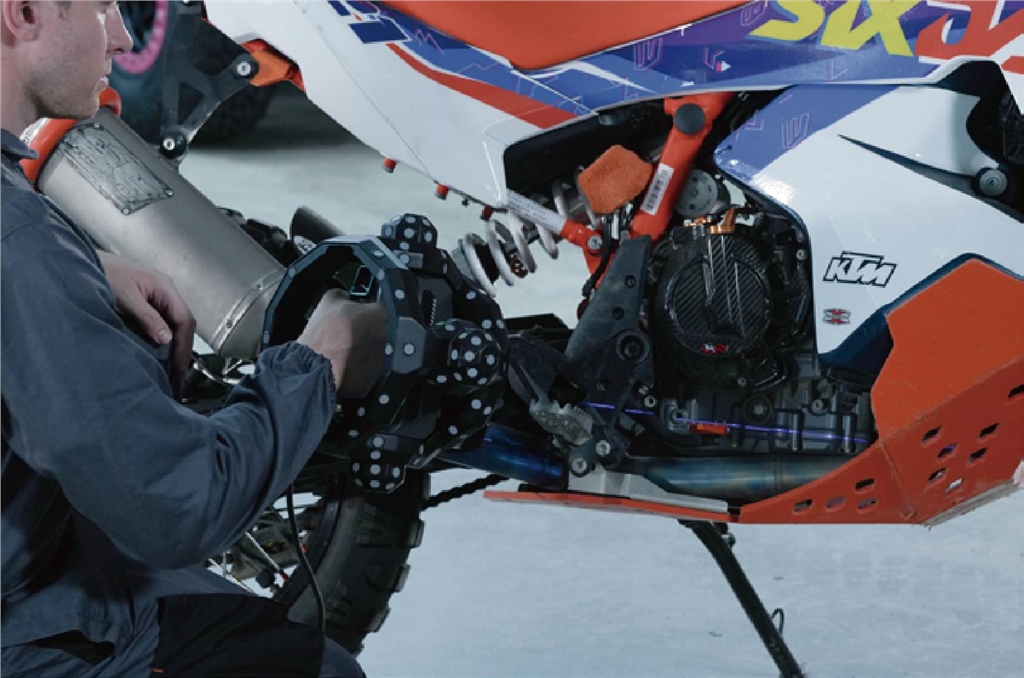

專為工業領域精細部件掃描和測量而設計，無需貼點即可快速獲取物體表面的完整 3D 數據。

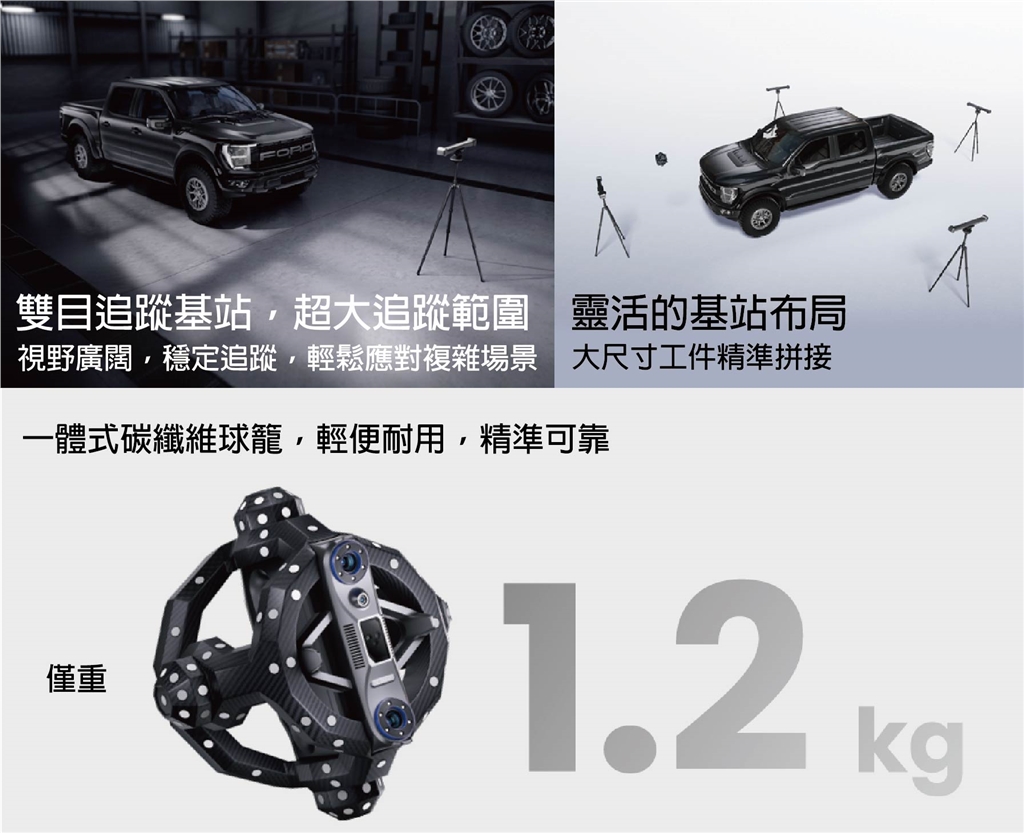

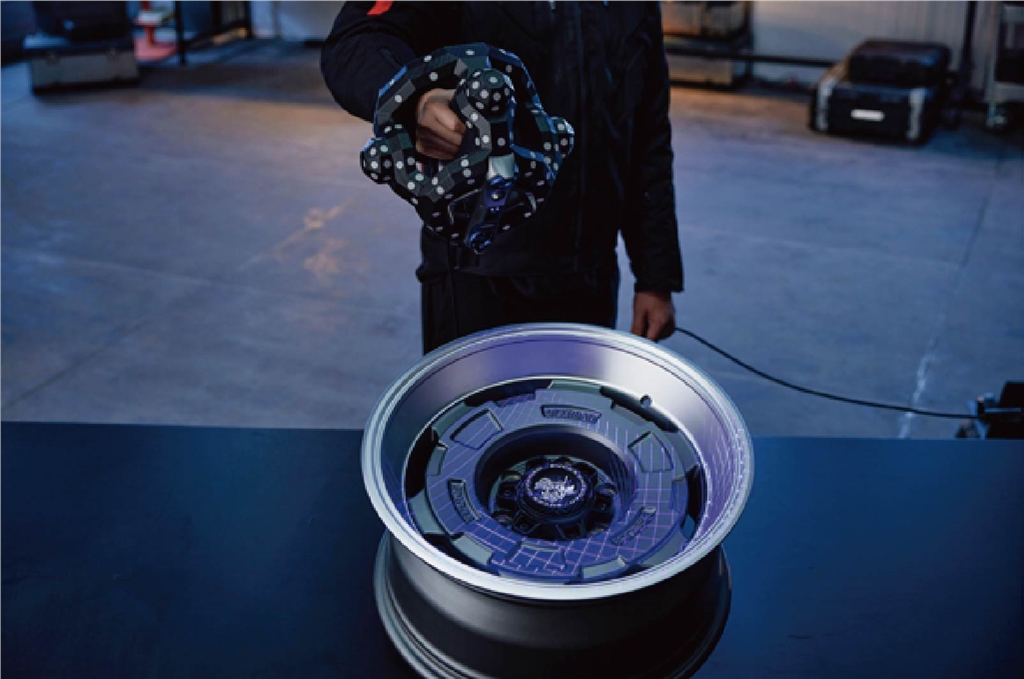

光學追蹤，無標記點掃描
智慧光學追蹤技術，透過多感測器即時捕捉物件特徵，無需貼上標記點即可實現高精度3D數據採集。

30 束雷射交叉線
黑色、反光及金屬物體無標記點直接掃描。

一束藍光雷射單線
適用於深孔、深槽等狹窄區域精細掃描，單幀精度高達 0.02 mm。

自動雲臺輔助標定，操作便捷高效
雙軸雲臺配合軟體控制，自動完成 200+ 個位姿的標定，大幅降低操作難度、提高標定效率。

步驟一
手持標靶球進行掃描器標定。

步驟二

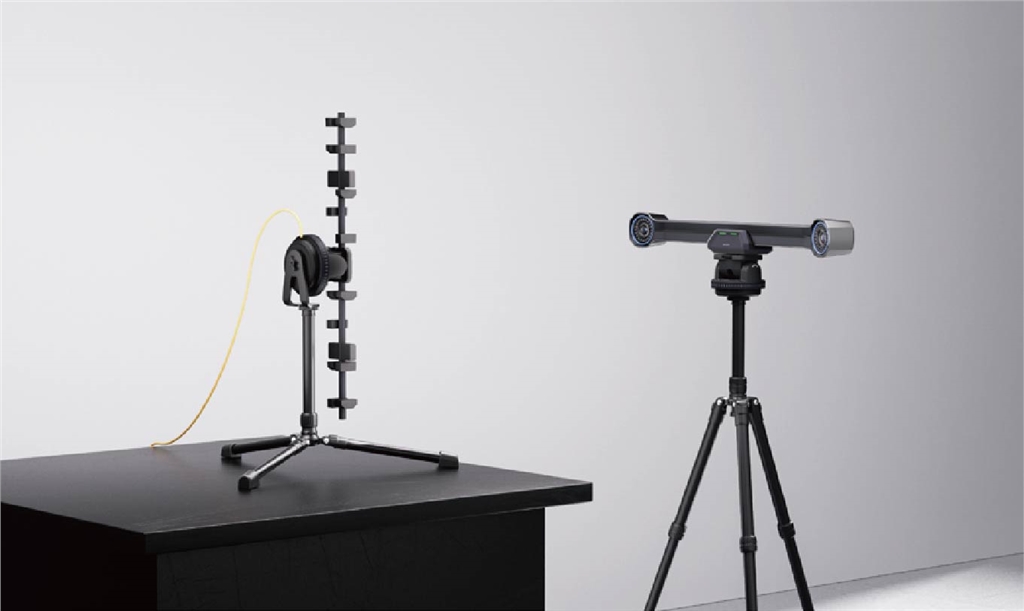

安裝雙軸雲臺，自動完成追蹤器標定。

步驟三

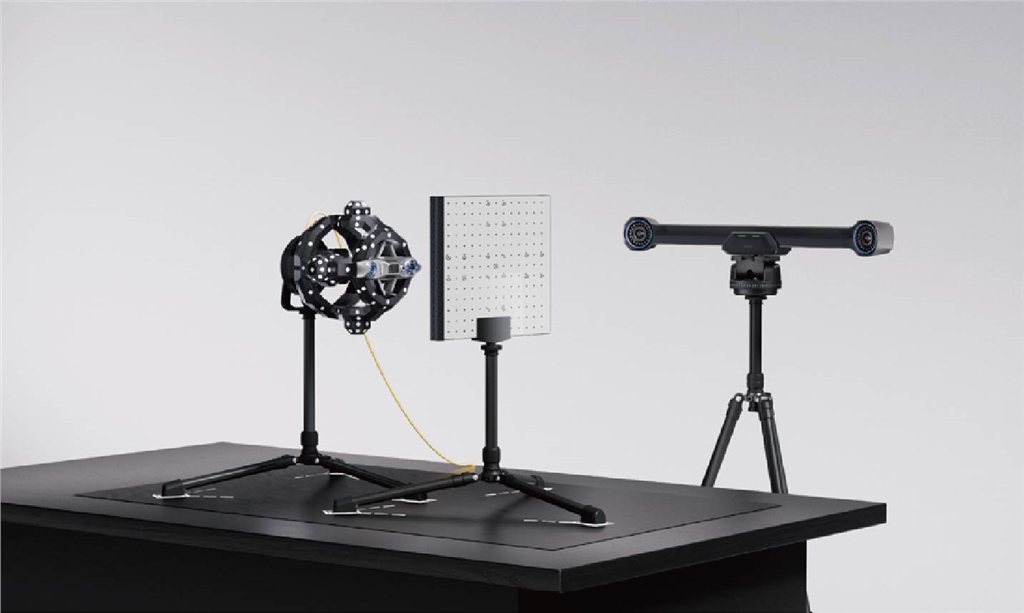

高精度標定板、雙軸雲臺搭配強大算法，自動完成全局手眼標定。

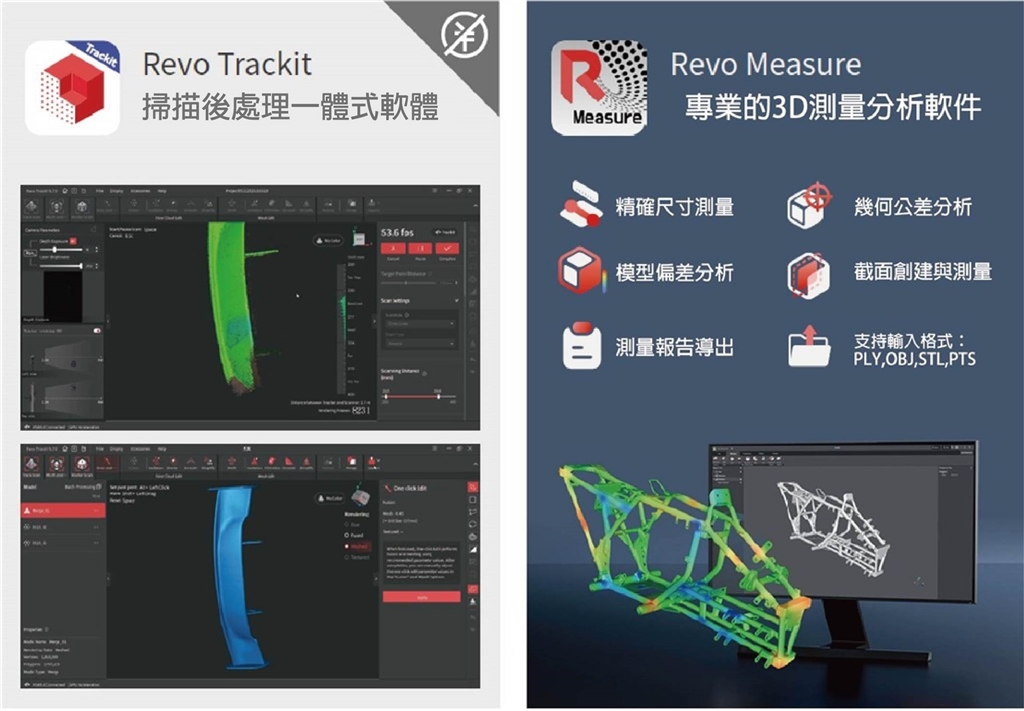

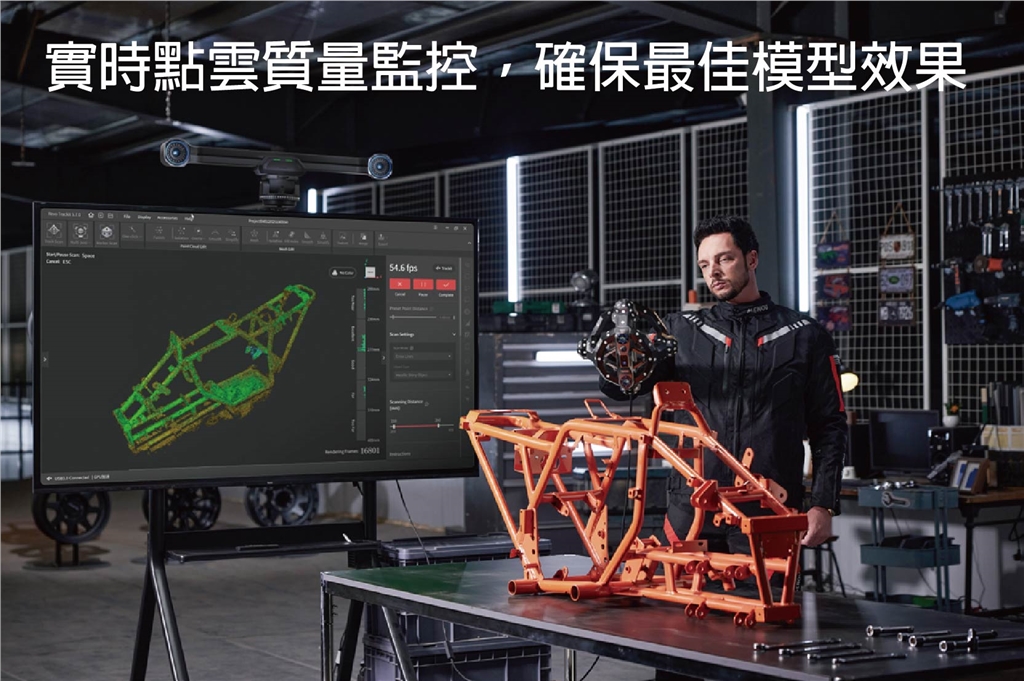

多款自研專業軟體
掃描、後處理及專業測量無縫銜接。

■Revopoint

三帝瑪提供的不只是3D列印代工服務，立即聯絡我們了解更多3D掃描器的詳細資訊、應用實例。

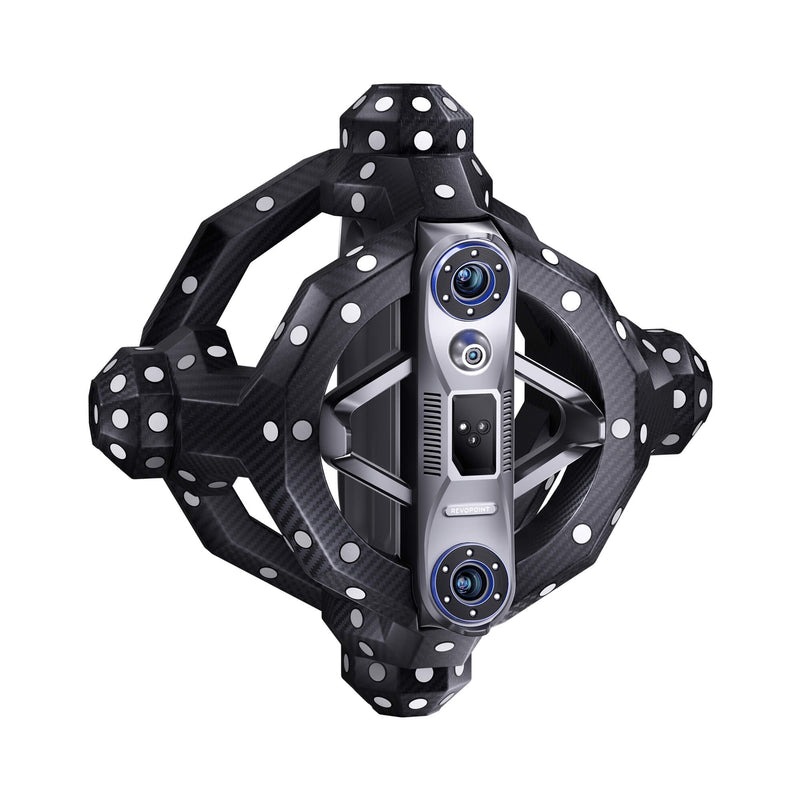

掃描器

參數名稱	參數值
單幀精度	0.02 mm
最小點距	0.05 mm
最高掃描幀率	1,500,000 點/秒
光源	30 束藍光雷射交叉線；1 束藍光雷射單線
工作距離	200 - 400 mm
單幀掃描範圍（最近）	160 × 70 mm @ 200 mm
單幀掃描範圍（最遠）	320 × 215 mm @ 400 mm
重量	12 kg
尺寸（長 × 寬 × 高）	296 × 295 × 205 mm
操作溫度範圍*	0 - 40 °C
輸出格式	PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
材質	骨架：碳纖維，外殼：聚碳酸酯

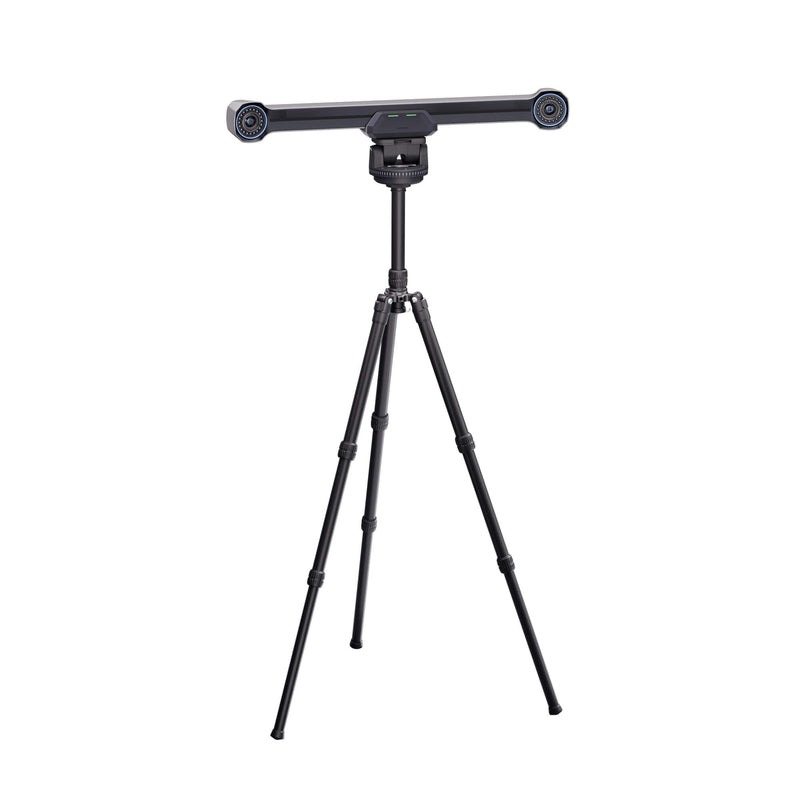

追蹤器

參數名稱	參數值

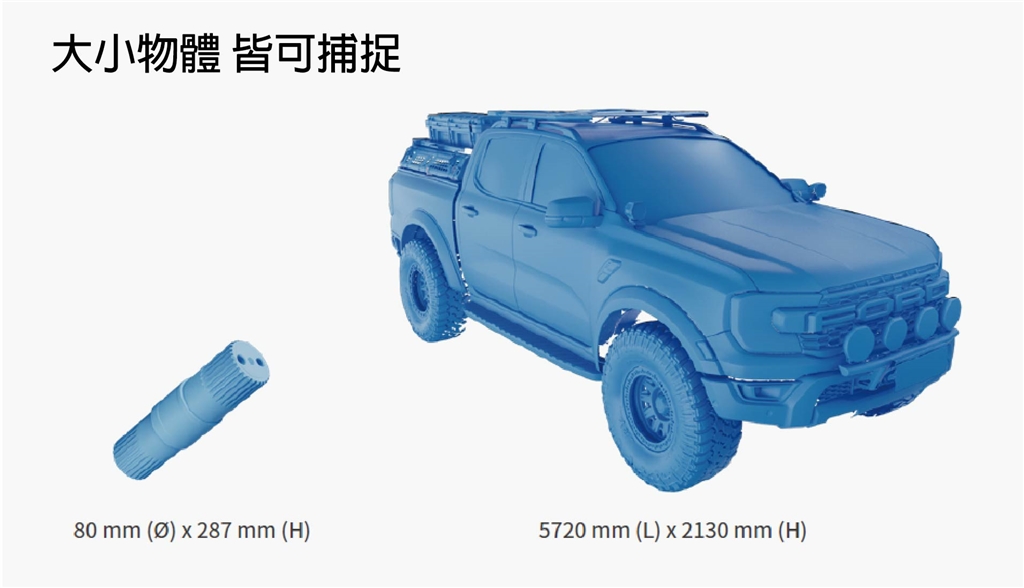

部件尺寸範圍（推薦）	0.01 - 6 m

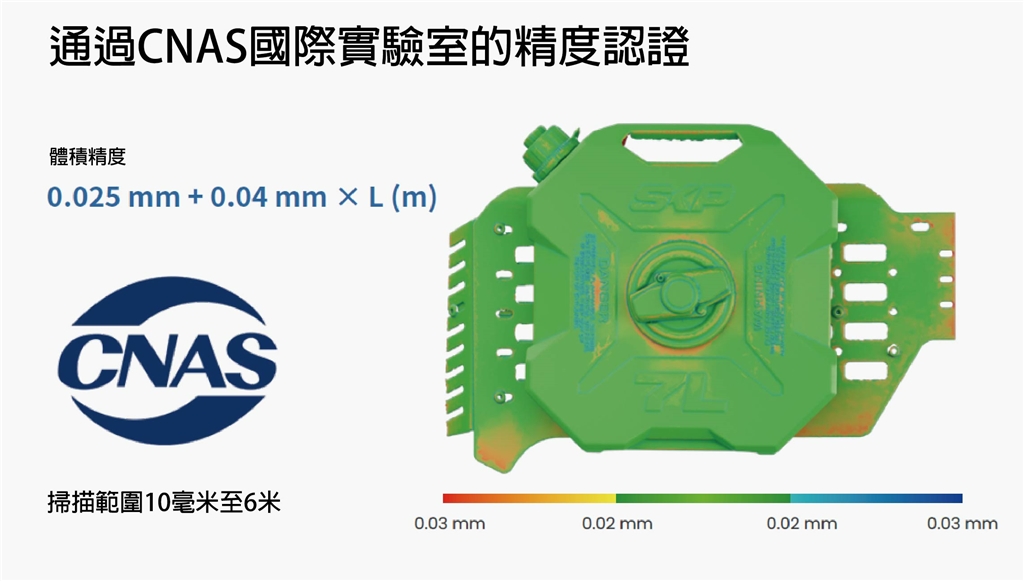

體積精度（追蹤系統）	0.025 mm + 0.04 mm × L (m)
工作距離	1500 mm - 4000 mm
基本追蹤畫幅	1304 × 1067 mm @ 1500 mm
最大追蹤畫幅	3260 × 2845 mm @ 4000 mm
追蹤體積	11 m³
重量	1.8 kg
尺寸	686 × 115 × 11 mm
追蹤波段	紅外線
標定	追蹤系統採用自動雲臺標定，Scanner 手動標定

支持配件
標定板、標定桿、自動標定雙軸雲臺、鐳標記塊、大轉臺

備註
儀器參數為在實驗室標準環境下使用標準測試方法所得，實際使用數據可能有所不同。
Class 1 雷射安全提示：
(1) 本產品採用 Class 1 雷射發射器，符合美國 FDA 雷射產品安全標準。
(2) 禁止在雷射光路上使用反射表面（如鏡子、玻璃等），以避免雷射反射。
為達到最佳精度，建議在 20°C - 25°C 環境下使用。
本產品配有閃光燈，可能不適合光敏性癲癇患者使用。
