【3D列印應用】經典畫面動起來！3D列印動畫機！

小時候看卡通總會記得一些經典畫面，例如大力水手、七龍珠等等；我們這次就要利用3D列印機自製旋轉動畫，重現獅子王經典動畫！下方有圖解原理及教學，一步一步帶你做，哈庫那瑪塔塔！

．3D列印動畫架

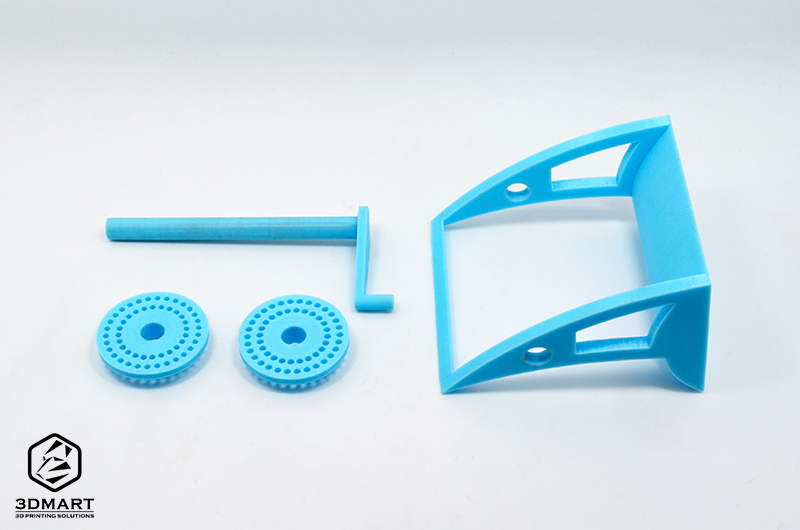

首先，我們使用Ultimaker 3D列印機將動畫機的各部分零件印出來，本次的材質選用PLA搭配水溶性支撐PVA，溶解完成後能達到精準的尺寸及乾淨的表面。

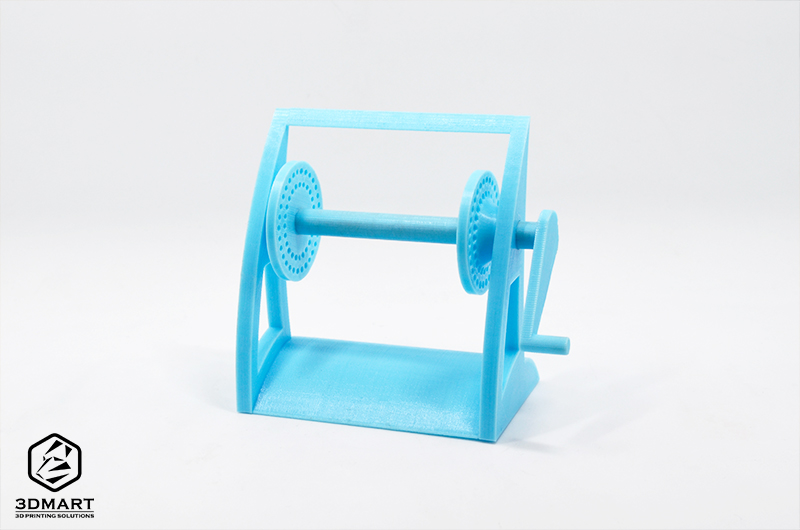

各位使用的3D列印機記得要調整精度，因?yàn)閯?dòng)畫架是用插銷的方式組裝；太緊會無法組合，太鬆則會無法卡住畫面結構而轉不動，所以尺寸要印的非常剛好。



．製作畫面

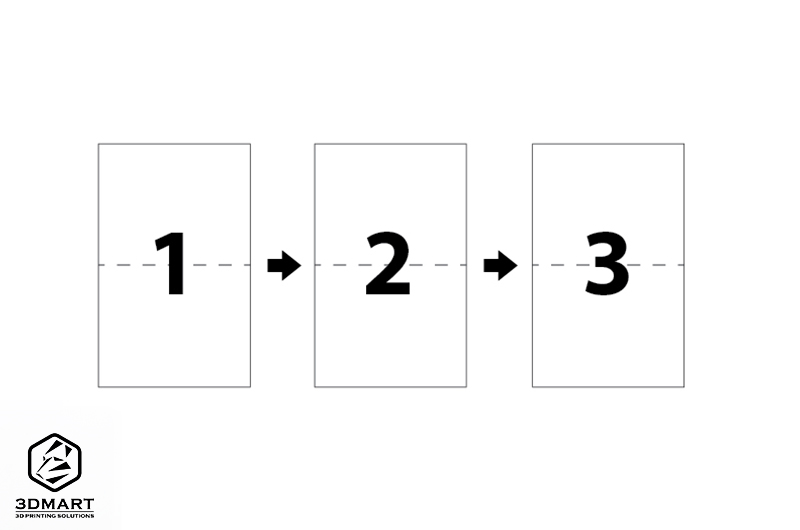

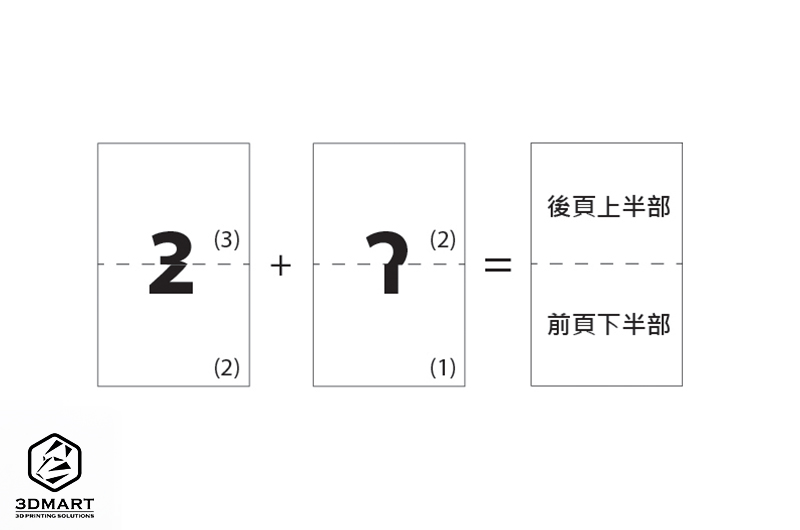

接著，我們來了解一下動畫的原理，利用逐步前進的動作串連成連續畫面，一秒鐘的動畫通常需要24張畫面才能讓動作流暢。這個旋轉動畫機側邊有30個插孔，所以約可重複一秒鐘又多一點的動畫。由於動畫機是上下連接的圖面，以畫面順序1、2、3為例，排版時需要將畫面上下切開；還是很難的話，只要依照最後一張「後頁上半部＋前頁下半部」的概念就可以了！印出畫面之前，記得要按照下圖中的說明排好才會成功唷！

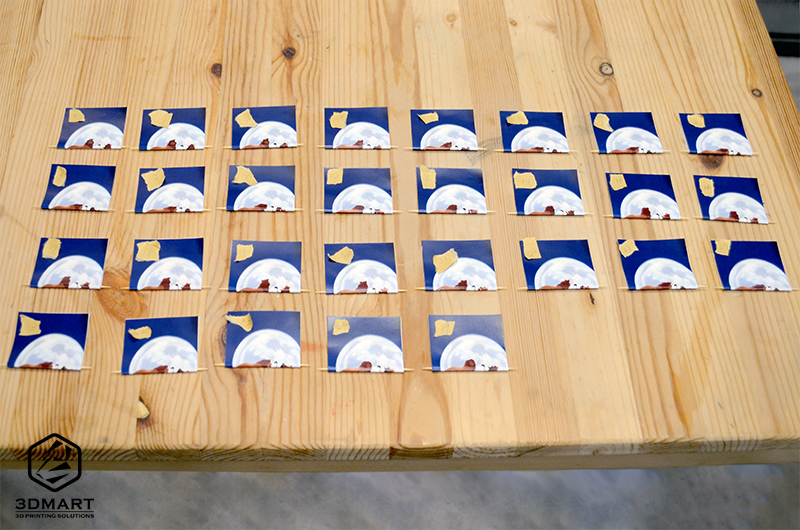

最棒的部分就是選一個喜歡的動畫啦！我們這次選用經典動畫：獅子王，擷取一秒鐘的影片並拆解成30張定格畫面，按照上面的編排後印出來並對折黏起來後放入牙籤。



．組裝完成動起來

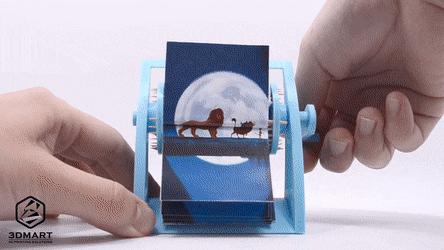

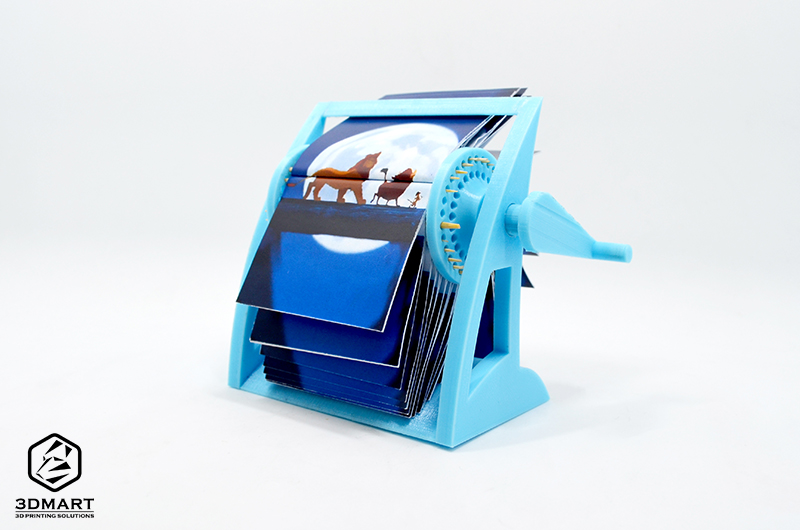

按照先前的組裝圖，將牙籤兩端插入旋轉器的兩端洞口並對接就完成了！雖然步驟很多，但完成後非常有成就感，尤其是看到畫面動起來的時刻非常令人感動！

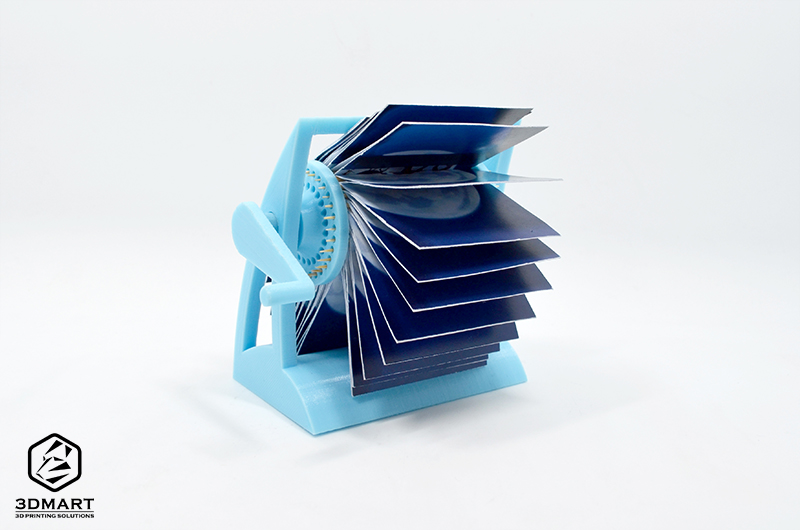

想要更多畫面的話也可以修改檔案增加更多圓圈數量來擴增畫面，從後方看是不是剛好像獅子的鬃毛呢（獅子王無腦粉絲）！春節外出人擠人，趕快宅在家一起玩，動動腦也動動手！





喜歡這次的分享嗎？三帝瑪會持續更新與3D列印有關的實測和相關消息，按讚即可追蹤我們的粉絲專頁，讓你時時獲得第一手消息！
追蹤粉絲頁、消息不漏接：https://www.facebook.com/www.88778853.com/

你也想學習3D列印技術？體驗3D列印機如何運作？大好機會別錯過，線上報名快點我！座位有限、額滿為止！

檔案來源：https://www.thingiverse.com/thing:2575949
